同心圆格栅式通风换气构件结构设计

　　在机电设备柜体、建筑通风井、工业电控箱、户外设备舱等场景中，通风构件的设计往往需要同时平衡气流通过率、异物防护能力、结构强度与安装适配性，这款同心圆格栅结构的通风构件，正是针对这类多约束需求完成的结构设计。从实际使用场景来看，这类格栅通风件常被布置在设备壳体的进风、排风端面，既要保障设备内部发热元件工作时的冷热空气交换效率，避免内部积热导致元器件性能衰减，又要阻挡外界大尺寸杂物、虫鼠、飞溅碎屑进入设备内部，同时自身结构需要具备足够的抗形变能力，承受安装过程的紧固力、户外场景下的风压冲击以及长期使用的老化形变。

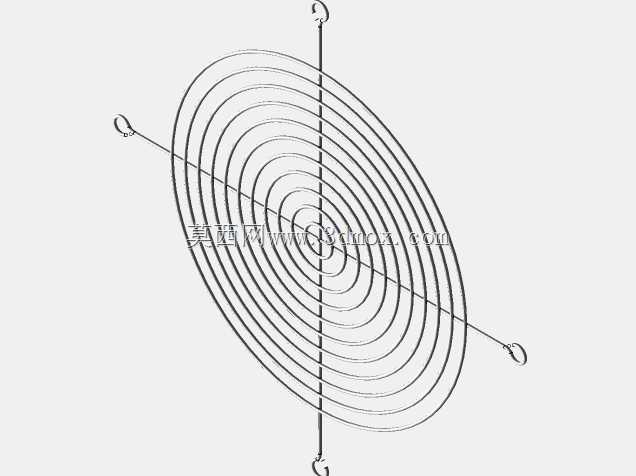

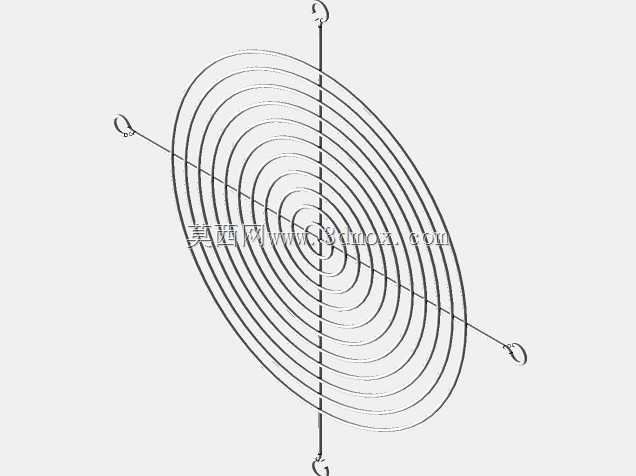

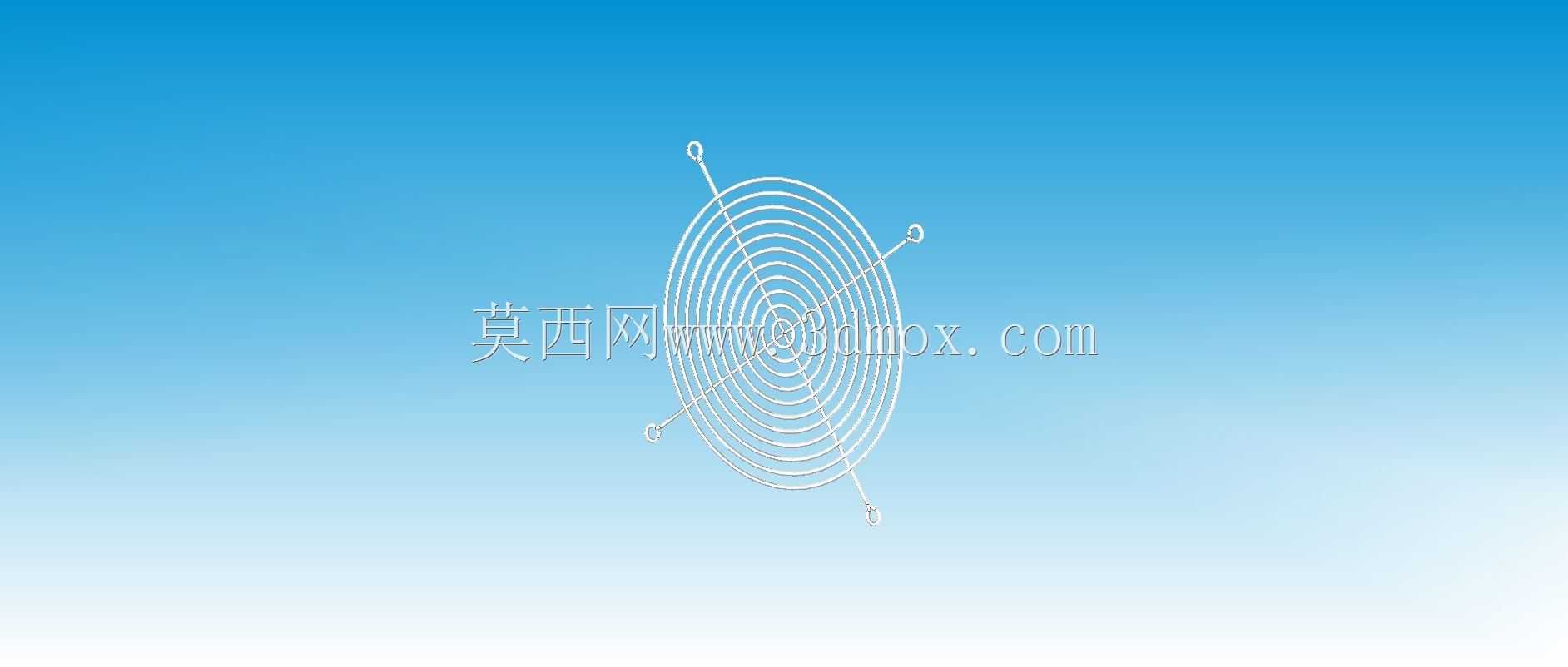

　　从设计思路上看，这款构件采用等距同心圆肋条搭配径向支撑筋的结构形式，没有采用常见的直条格栅或者方孔网格结构，核心考量是同心圆排布的肋条可以在相同开孔率下，让各个方向的气流通过阻力更均匀，不会出现直条格栅垂直肋条方向风阻偏大的问题；径向分布的支撑筋从中心向外延伸，将整圈同心圆肋条连接为整体，大幅提升了格栅整体的结构刚性，即便是采用薄型板材加工，也不会在常规风压下出现肋条颤振异响的问题。中心位置预留的安装定位结构，可以配合紧固件快速完成格栅与安装基面的对位，四个方向延伸的固定支脚，适配常见的方形开孔安装边界，安装时不需要额外制作转接法兰，直接在安装面预留对应孔位即可完成固定。

　　从安装边界来看，这款格栅的圆形主体轮廓适配直径匹配的圆形通风开孔，支脚外轮廓尺寸控制在常规设备柜体侧板的安装余量范围内，不会出现与柜体内部加强筋、走线槽干涉的问题；格栅肋条之间的间隙经过尺寸校核，既保证了足够的通风有效面积，满足常规功率等级设备的通风量需求，又能将间隙尺寸控制在安全防护要求范围内，避免使用过程中人员手指误触内部运动部件或者带电元件。肋条的截面采用带微小拔模斜度的设计，不管是采用注塑成型、钣金冲压还是金属压铸工艺，都能顺利完成脱模或者成型，减少生产过程的工艺难度，同时斜度设计也能让格栅表面不易积灰，日常维护时用压缩空气吹扫即可完成表面清洁，不需要拆解构件。

　　在结构细节处理上，格栅与安装基面接触的边缘做了贴合平面设计，安装时可以配合密封胶条实现接触面的密封，避免未经过滤的空气从格栅边缘缝隙进入设备内部，适配有防尘、防水等级要求的设备使用场景。同心圆的结构形式也让构件整体视觉更规整，不会出现直条格栅安装时需要对齐方向的问题，不管是旋转任意角度安装，都能保持外观的一致性，降低现场安装的对位要求，提升装配效率。
