ESP32 LILYGO T7迷你开发板结构建模

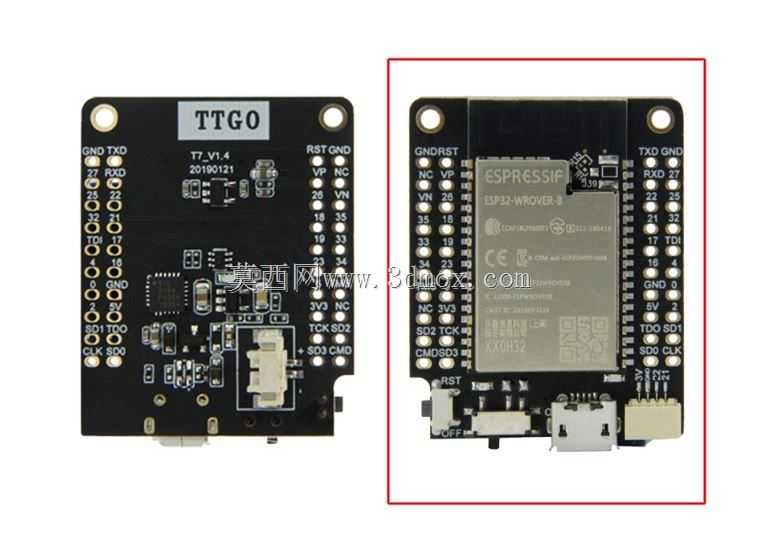

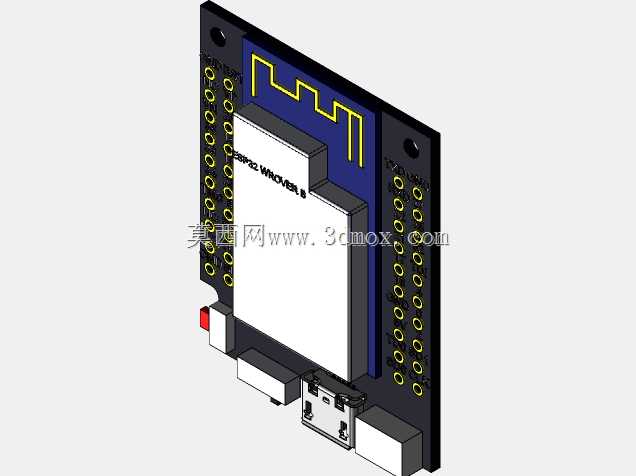

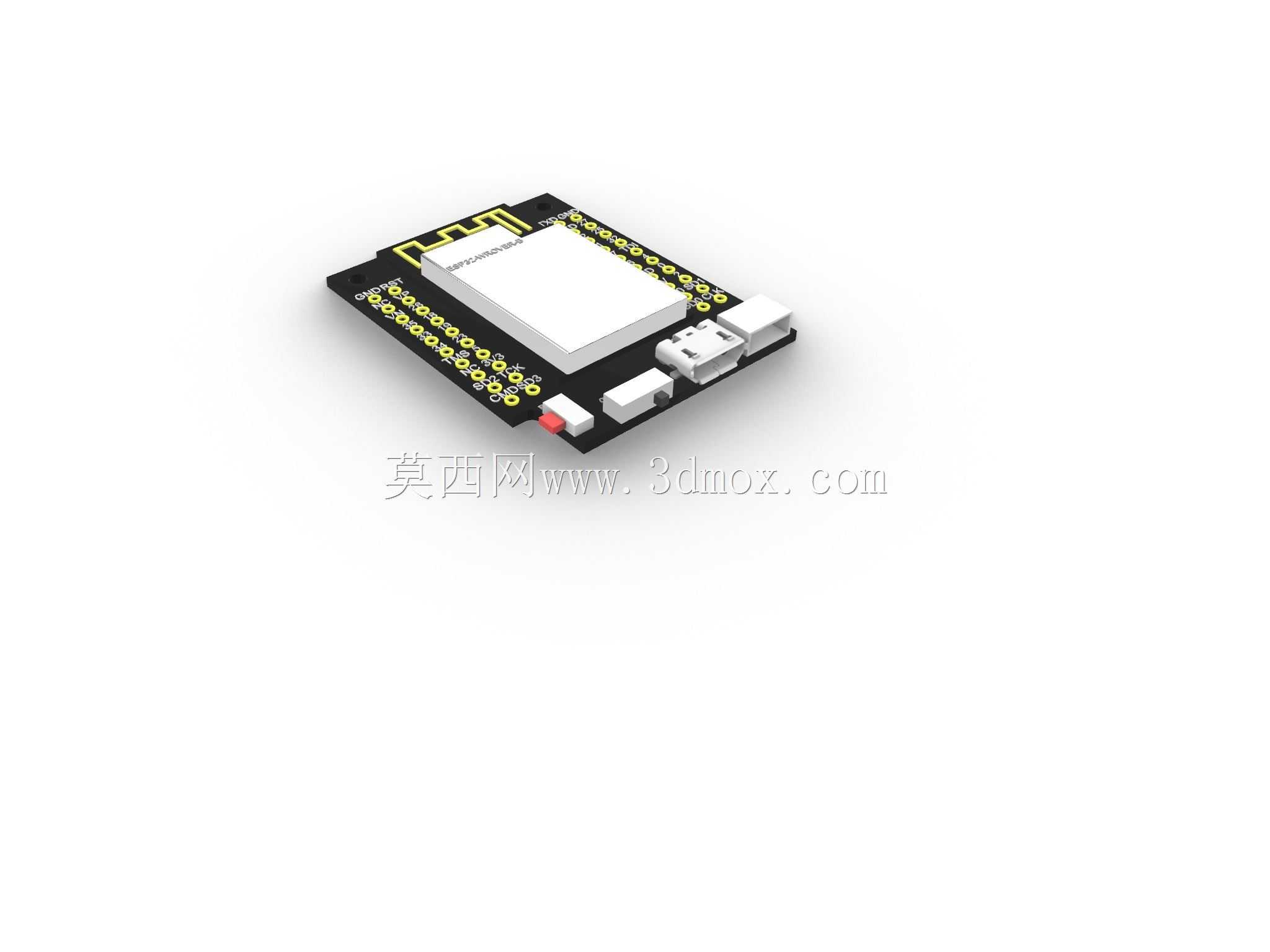

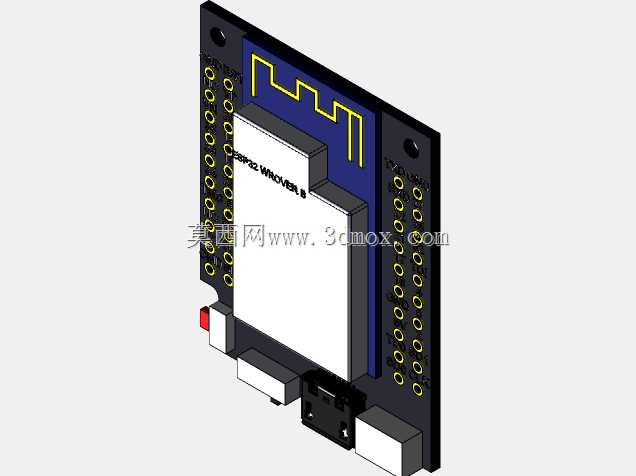

　　在嵌入式硬件开发与小型智能设备的结构适配工作中，这类迷你主控板的精准三维建模是外设结构设计、外壳定制的核心前提，很多时候开源硬件仅提供原理引脚定义，缺少可直接用于结构干涉校验的实体模型，会导致后续3D打印外壳、安装固定时出现孔位错位、接口遮挡、元件干涉等一系列工程问题。这款迷你主控板的建模完全围绕实物的实际装配边界展开，建模过程中优先还原了板载核心元件的布局：板载的WiFi蓝牙主控模块、USB Type-C接口、复位按键、BOOT按键、两侧排针焊盘的相对位置完全按照实物尺寸复刻，排针的引脚间距严格遵循标准2.54mm间距规范，确保建模完成后可直接匹配标准排针座、杜邦线的装配空间，不会出现接线时与周边元件磕碰的问题。

　　从实际应用场景来看，这类迷你主控板常被用于小型物联网节点、可穿戴智能设备原型、桌面小型自动化装置的控制核心，很多开发者会为其定制3D打印的安装外壳、集成到定制化的小型设备内部，这就要求模型不仅要还原PCB板的外形轮廓，还要准确还原板上所有凸起元件的高度尺寸：比如USB接口的突出高度、主控屏蔽罩的顶面高度、侧边按键的凸起高度，这些尺寸直接决定了外壳的内部掏空深度、接口开口位置的精度，若模型忽略这些高度参数，打印出的外壳会出现接口插不到位、按键被外壳顶住无法按下、屏蔽罩顶到外壳内壁导致装配不严的问题。建模时还特意保留了板上安装孔的位置与孔径参数，这类迷你板通常在板角设置有2mm左右的固定安装孔，模型中准确还原了安装孔的中心距、

　　孔的沉台深度，方便结构设计时直接匹配铜柱、螺丝的固定位，不需要反复测量实物调整安装位置。在功能特性的还原上，模型区分了PCB基板、焊盘、接口塑料件、金属屏蔽罩、按键硅胶帽等不同部件的外形边界，没有做过度的一体化简化，方便后续做结构拆分、渲染出图时赋予不同材质，也能在装配校验时准确判断不同部件的干涉情况。比如排针焊盘的高度、USB接口金属外壳的厚度都做了精准还原，当把这个模型导入到整机装配文件中时，可以直接检查周边结构件是否会挡住排针接线、是否会影响USB插头的插拔深度，避免实际打样组装时才发现结构冲突，浪费打样成本与调试时间。对于做嵌入式项目结构开发的工程师来说，这类精准的主控板模型可以大幅缩短外壳设计的周期，不需要自己拿着卡尺反复测量实物的每一个尺寸，直接基于模型做外壳的卡扣设计、开口定位、安装柱布局，就能保证最终打印或加工出的结构件完美适配主板，不会出现反复修模的情况。
