乐幻索尔LX-16A串行总线舵机结构设计

在桌面级仿生机器人、小型机械臂、教育类创客设备的关节驱动选型中，串行总线舵机一直是兼顾布线简洁度与控制精度的核心执行部件，这款总线伺服的结构设计完全围绕小型运动机构的安装痛点展开。从实际应用场景来看，这类舵机常被用于多自由度人形机器人的关节转动、小型机械臂的关节摆转、智能云台的角度调节，甚至是创意装置的往复动作执行，相比传统PWM舵机，串行总线的通讯方式能大幅减少多舵机协同场景下的布线数量，仅需两根信号线即可串联十数个舵机，大幅降低设备内部走线的复杂度。

从功能特性上看，该舵机采用串行总线通讯协议，支持位置、速度、温度等参数的实时回传，控制端可通过总线指令单独寻址每个舵机，实现角度闭环控制，相比传统舵机只能单向发送PWM信号的控制方式，能实现更复杂的动作组编排与状态监控，适合需要多关节协同动作的设备使用。输出端采用金属齿轮组搭配铜质输出齿轴，能承受更大的瞬时扭矩，应对关节启停时的冲击载荷，避免塑料齿轮容易崩齿的问题。

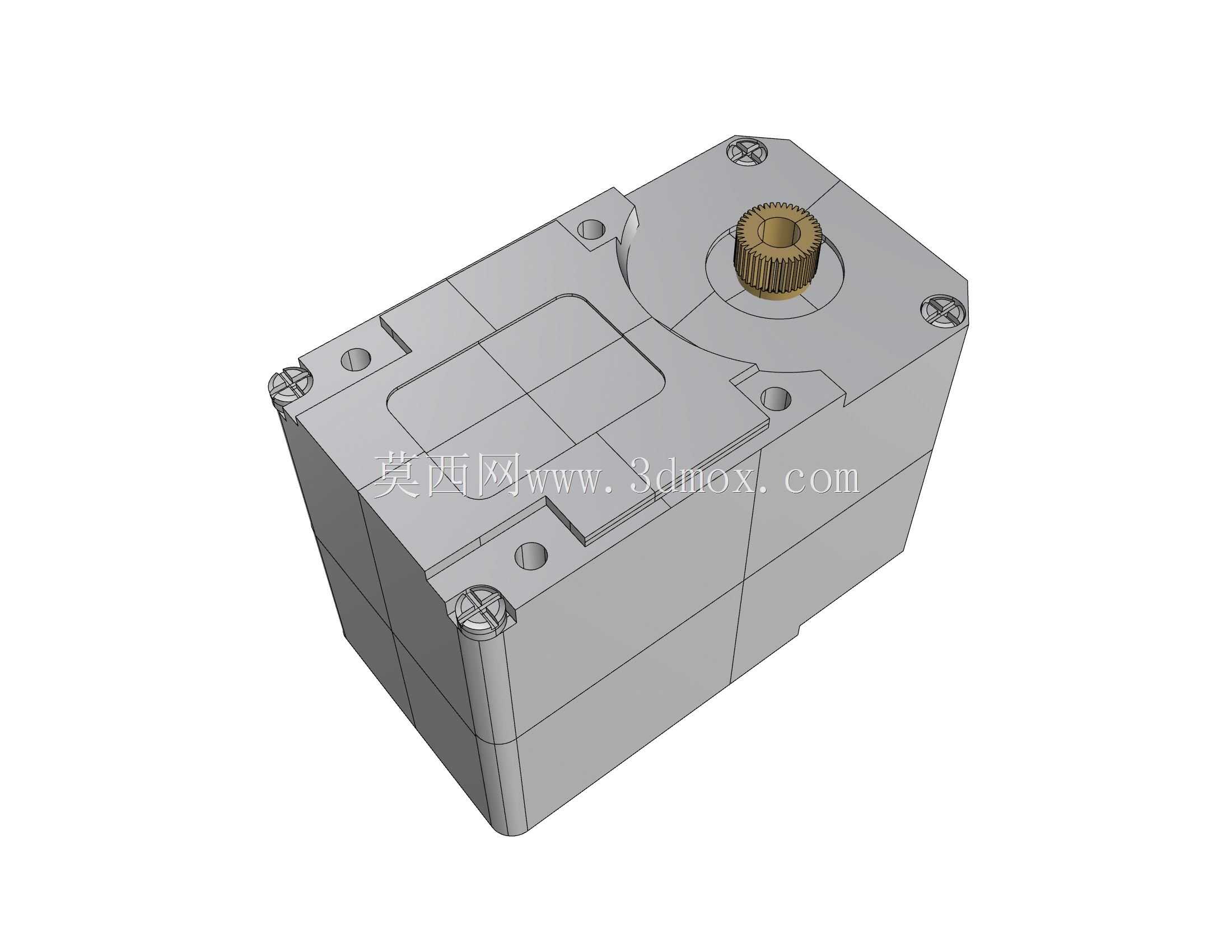

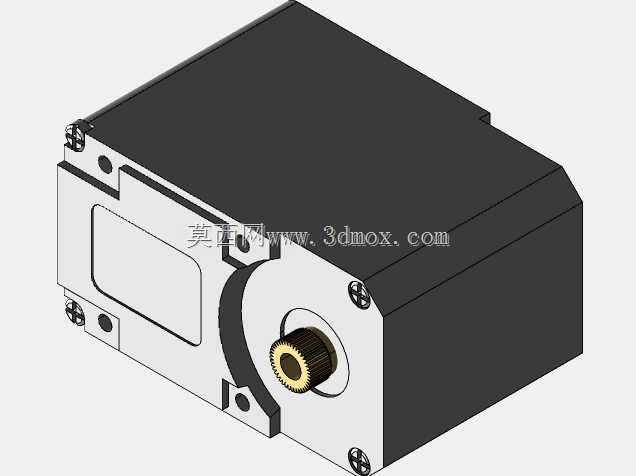

设计思路上，整体外壳采用方形模块化结构，上下壳体通过四角的螺丝紧固，装配时无需额外的定位工装即可完成合模，壳体表面预留的安装孔位采用标准化间距，既可以直接通过侧面孔位固定在设备支架上，也可搭配专用舵盘实现转动输出端的负载连接。输出轴位于壳体顶面的偏心位置，这种布局能让舵机嵌入机器人关节内部时，尽可能缩小关节的横向尺寸，避免多关节转动时出现结构干涉。

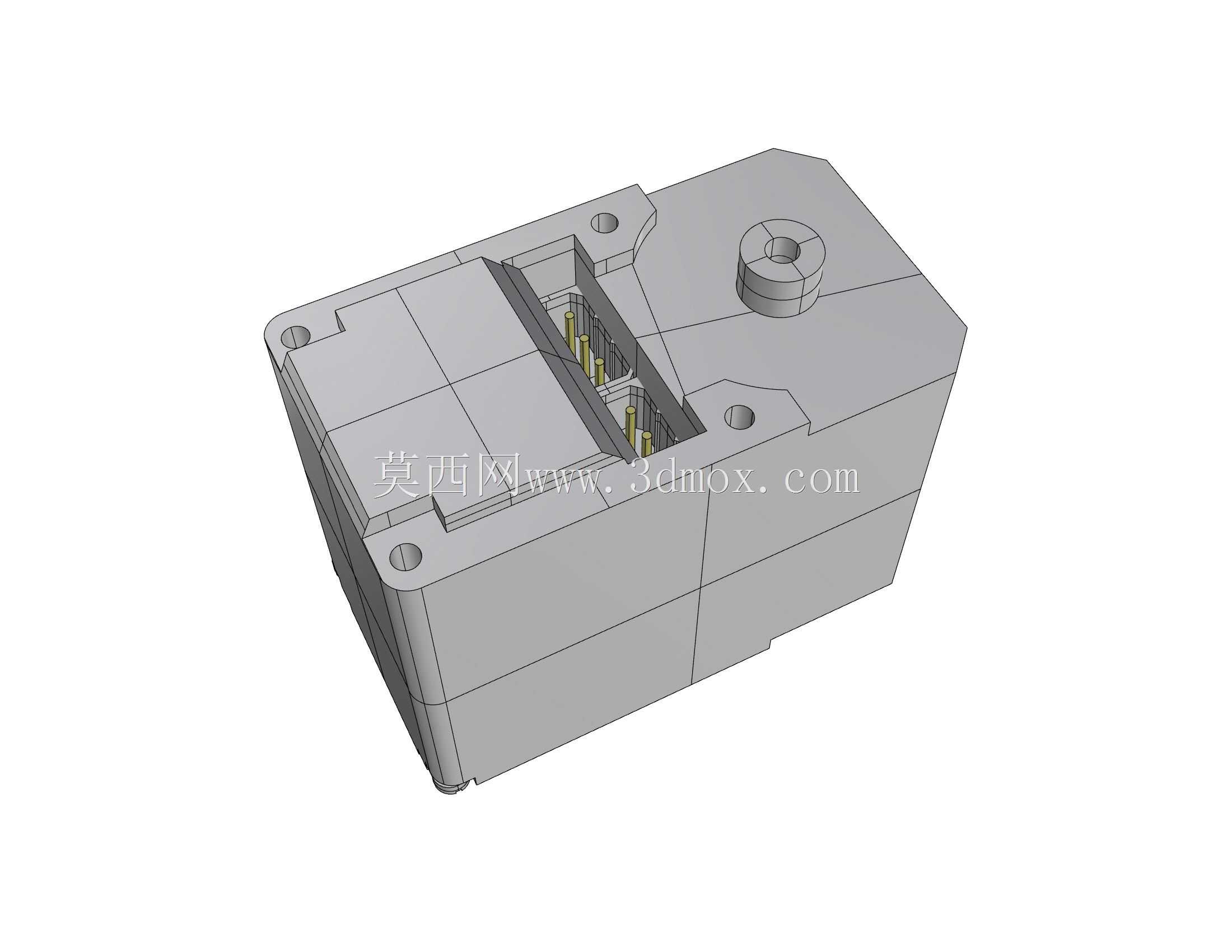

从安装边界来看，整体壳体为规整的长方体结构，边角做了小圆弧过渡，没有突出的冗余结构，安装时的避让空间仅需比壳体外形单边预留1mm左右的间隙即可，输出齿轴的端面高出壳体顶面一定距离，安装舵盘时不会与壳体表面产生摩擦，齿轴的标准花键规格兼容市面上通用的金属舵盘、摇臂，无需定制连接件即可完成负载装配。壳体侧面的走线槽预留位置靠近壳体边角，串联接线时线缆可顺着设备支架排布，不会在关节转动时被拉扯或卷入转动结构。内部的电路板与减速齿轮组采用分层布局，驱动板位于壳体下半部分，减速组靠近输出端，既缩短了电机到输出轴的传动路径，也能让电路板远离输出端的受力区域，提升长期运行的结构稳定性。
