桌面级双轴传动绘图执行机构设计

项目分类:3D打印机 发布时间:2025-10-12 ID:1090148
  • 桌面级双轴传动绘图执行机构设计
  • 桌面级双轴传动绘图执行机构设计
  • 桌面级双轴传动绘图执行机构设计

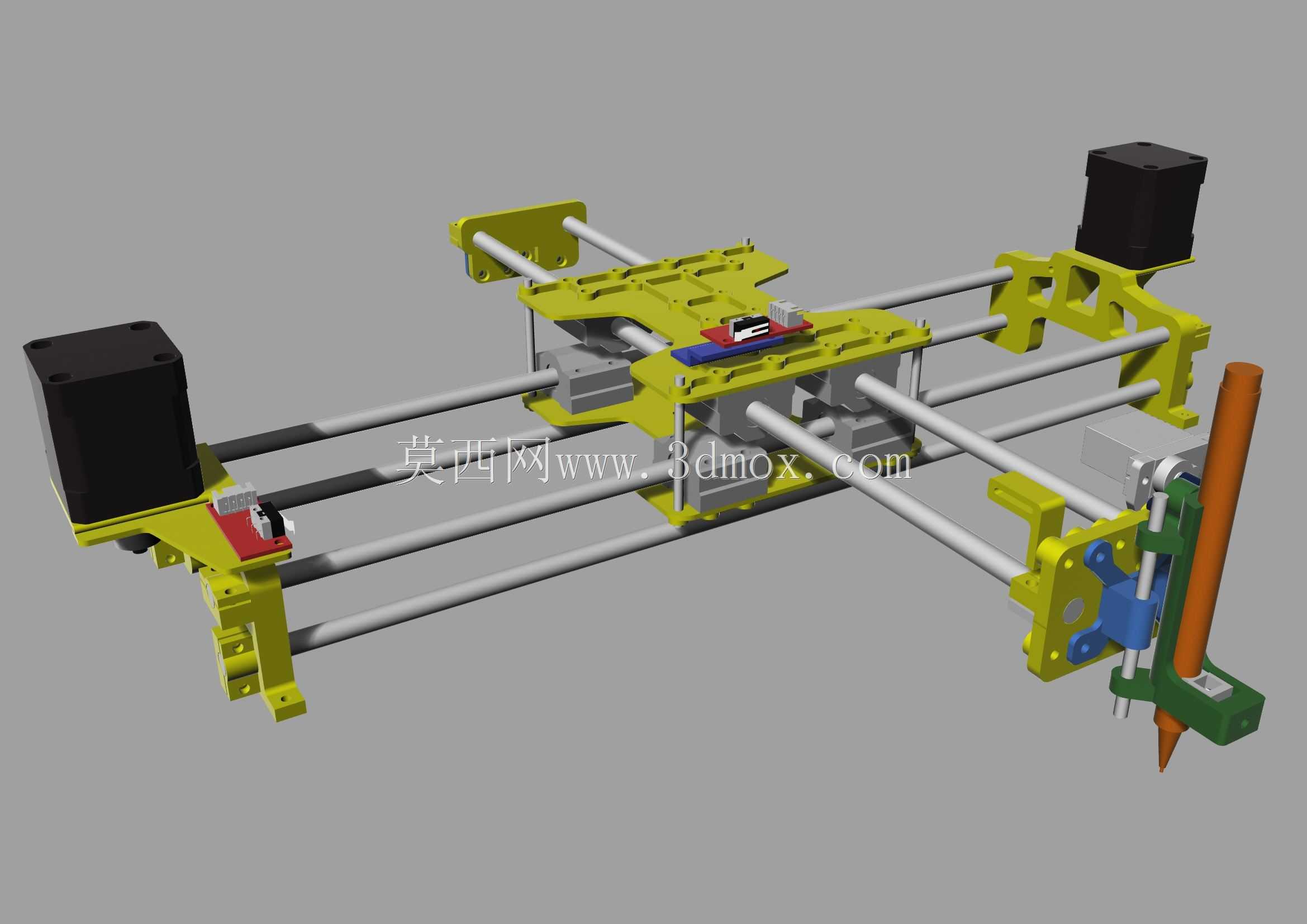

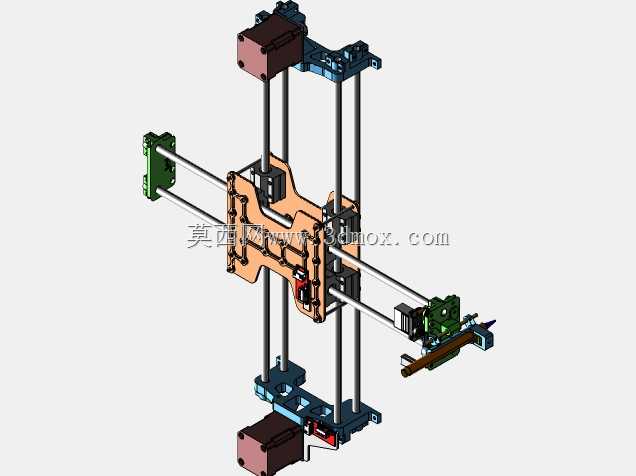

  从结构设计逻辑来看,整套机构的运动支撑部分选用标准圆柱光轴作为导向元件,光轴通过两端的支撑座完成固定,X轴与Y轴的滑座均采用自润滑塑料滑动衬套与光轴配合,既降低了运动过程中的摩擦阻力,也省去了定期加注润滑脂的维护步骤,所有塑料结构件均采用熔融沉积成型工艺加工,安装孔位与光轴、电机的配合公差控制在0.1mm以内,既保证装配时的顺畅度,也避免间隙过大导致的运动抖动问题。驱动部分选用42系列步进电机作为动力源,通过同步带传动的方式将动力传递至对应轴的滑座,同步带张紧结构直接集成在端部支撑座上,无需额外设计独立的张紧支架,装配时仅需调整张紧螺钉即可完成皮带预紧力的调整,可有效避免长期运行后皮带松弛导致的传动丢步问题。这套桌面级绘图执行机构,核心采用双光轴导向的十字滑台传动架构,主要面向小型桌面场景下的平面矢量绘图、书写标记类作业需求,可适配常规书写笔、马克笔等绘图耗材,完成预设路径的线条绘制工作,常见于小型创客教学演示、个性化手写内容批量生成、简易PCB线路板标记绘制等场景,相比大型商用绘图设备,其占用桌面空间极小,无需复杂的安装固定流程,放置在平整工作台面即可完成调试投入使用。

  绘图笔的抬笔动作采用独立的舵机驱动结构,笔夹位置设计有可调节的锁紧螺钉,可适配不同直径的绘图笔具,抬笔行程控制在5mm以内,既保证抬笔时笔尖与绘图面完全脱离无拖痕,也控制了抬笔动作的响应时长,提升连续绘图的作业效率。从安装边界尺寸来看,整套机构的有效绘图幅面覆盖A4纸张尺寸范围,整体外形长宽尺寸控制在400mm×350mm以内,高度方向不超过120mm,底部预留有标准的安装孔位,可直接固定在木质或亚克力工作台板上,也可搭配独立的金属底架使用,对安装基面的平面度要求不超过0.2mm/m,普通桌面即可满足安装精度要求。

  控制部分采用开源的运动控制方案,接线端口全部采用标准接插件设计,装配时无需进行复杂的焊接作业,按照端口标识插接即可完成硬件连接,固件参数可根据实际装配的传动轮直径、光轴间距进行针对性调整,适配不同的运动速度与精度需求。在实际运行过程中,X轴与Y轴的运动速度可根据绘图耗材的出墨特性进行调整,使用普通中性笔时可将运动速度设置在100mm/s以内,保证线条连续无断墨,使用马克笔等快干耗材时可适当提升运行速度,缩短单幅作品的绘制时长。

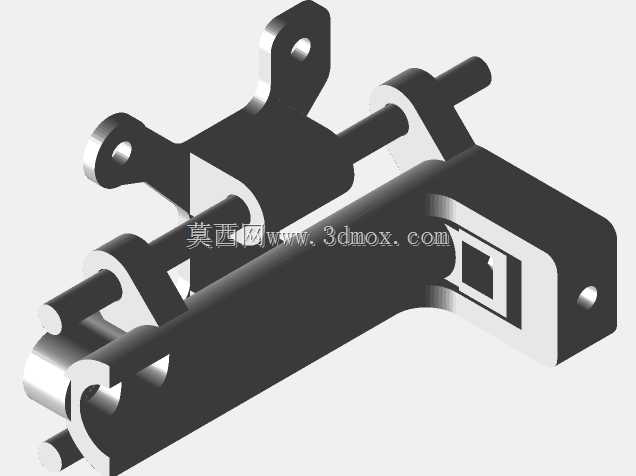

  结构设计过程中充分考虑了3D打印加工的工艺特性,所有塑料零件的壁厚均设置在2mm以上,悬空位置均添加了45度以内的支撑斜角,打印时无需添加大量支撑结构即可完成加工,有效降低零件加工的材料损耗与后处理工作量,零件之间的连接全部采用标准内六角螺钉,无特殊定制的紧固件,方便使用者自行采购替换易损件。滑座部分的重量经过多次优化,在保证结构强度的前提下尽可能去除非受力位置的材料,降低运动部分的整体惯量,避免高速运动时出现过冲或定位偏差问题,导向光轴的直径选用8mm规格,在有效行程范围内的挠度控制在0.05mm以内,保证滑座运动到行程任意位置时,笔尖与绘图面的间距保持一致,避免出现线条深浅不一的问题。抬笔机构的传动部分采用简单的摆杆结构,舵机转动时直接带动笔夹完成上下动作,传动环节无多余的间隙,抬笔与落笔的位置重复精度可控制在0.1mm以内,保证绘图过程中线条的衔接位置无错位偏差。整套机构的零件通用化率较高,除3D打印的结构件外,其余标准件均可从常规五金渠道采购,使用者可根据自身需求对有效绘图幅面进行调整,仅需更换对应长度的光轴与同步带即可拓展绘图范围,无需重新设计整体结构。
