Rhino平台交互式摆线减速器参数化生成工具

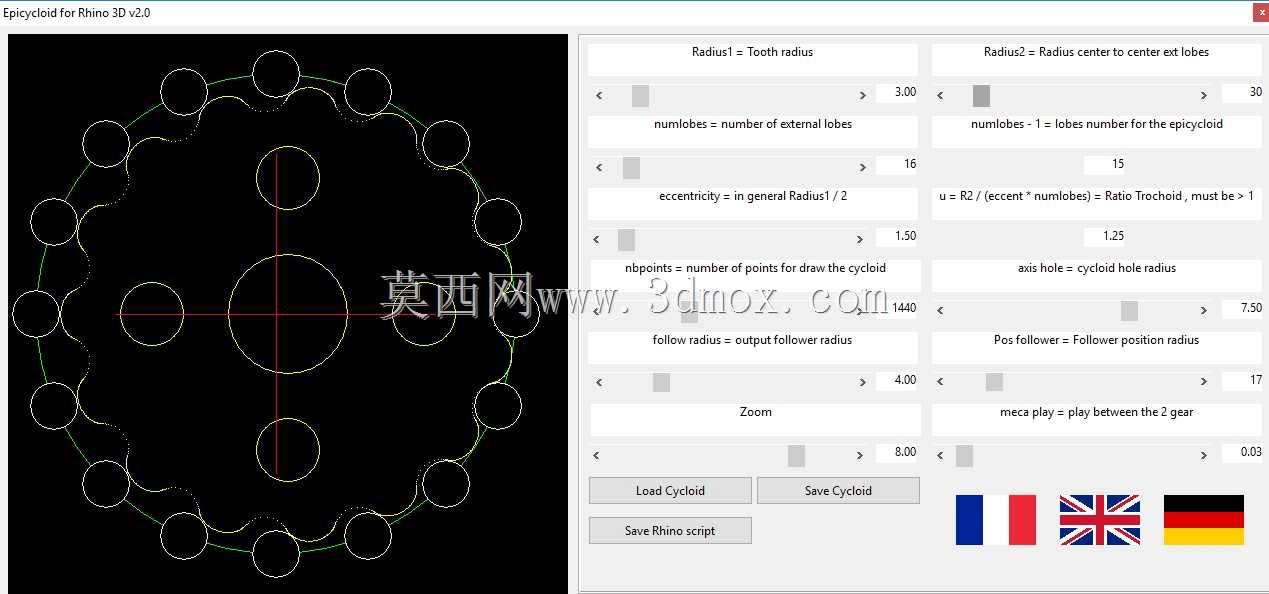

　　在精密传动领域，摆线针轮减速器凭借高减速比、同轴输出、抗冲击负载能力强、回程间隙小的特性，广泛应用于工业机器人关节、精密回转工作台、医疗器械传动单元、自动化输送线分度机构等对传动精度与可靠性要求严苛的场景。传统摆线减速器的齿廓设计需要反复推导外摆线等距曲线方程，手动调整偏心距、针齿分布半径、齿廓修形量等参数时，往往需要重复绘制齿形、校验啮合间隙，整个设计迭代周期长，参数调整后极易出现齿廓干涉、传动卡滞的问题。这款面向Rhino环境开发的交互式摆线减速器生成脚本，正是针对一线结构设计人员的实际痛点开发，将摆线齿形生成的核心逻辑封装为可交互的参数调整模块，设计人员无需手动编写曲线方程，仅需在可视化面板中调整对应参数，

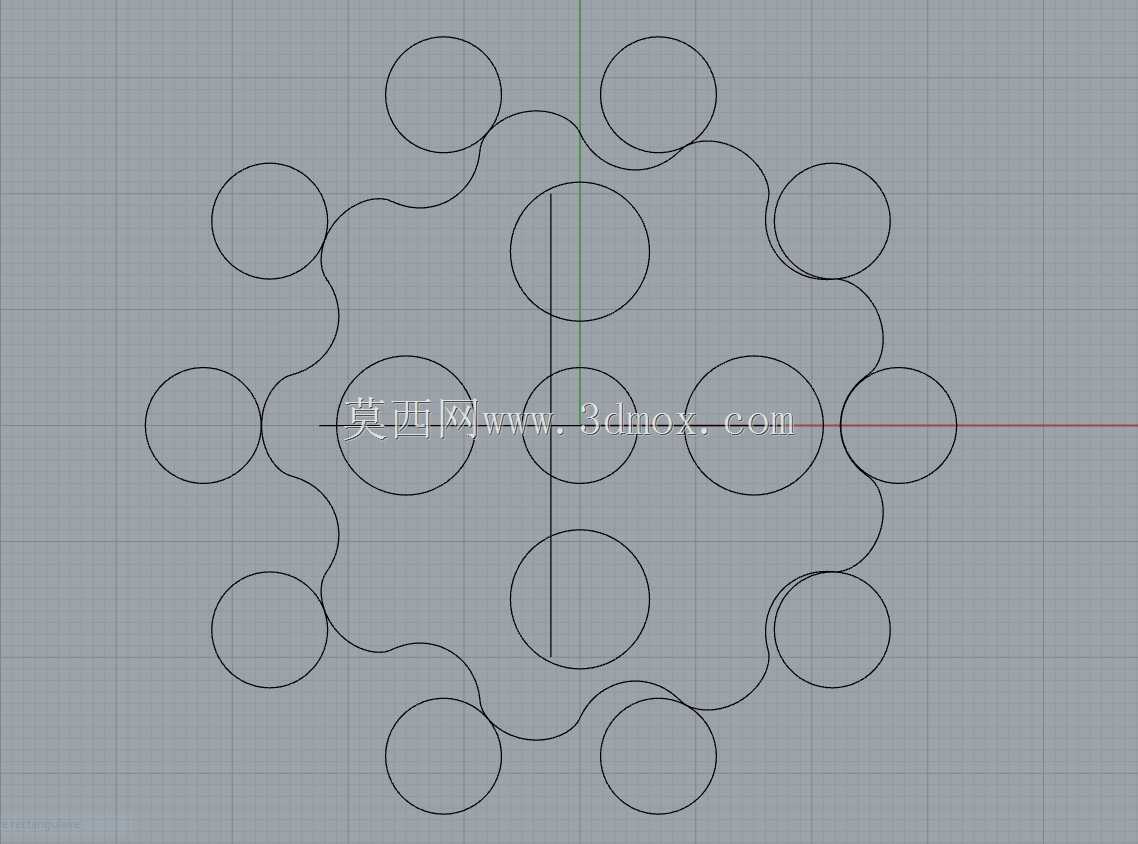

　　即可实时生成符合啮合要求的摆线齿廓轮廓。从实际工程使用逻辑来看，该工具覆盖了摆线减速器设计的核心参数维度：可直接定义齿顶圆相关半径参数，匹配不同针齿分布圆的安装边界；可调整偏心距与传动比的匹配关系，确保摆线轮与针齿的啮合齿数符合重载传动的受力要求；可设置齿廓修形量与啮合侧隙，兼顾实际加工中的公差补偿需求，避免热胀冷缩或加工误差导致的传动卡滞；同时支持自定义生成曲线的采样点数，平衡模型显示精度与软件运行流畅度，针对大减速比、多齿啮合的摆线结构，也能快速生成平滑无断点的齿廓曲线。在安装边界适配层面，工具可同步生成摆线轮的中心孔、输出销孔的位置参考线，设计人员可直接基于生成的齿廓与基准线，匹配输入轴、输出机构的安装尺寸，

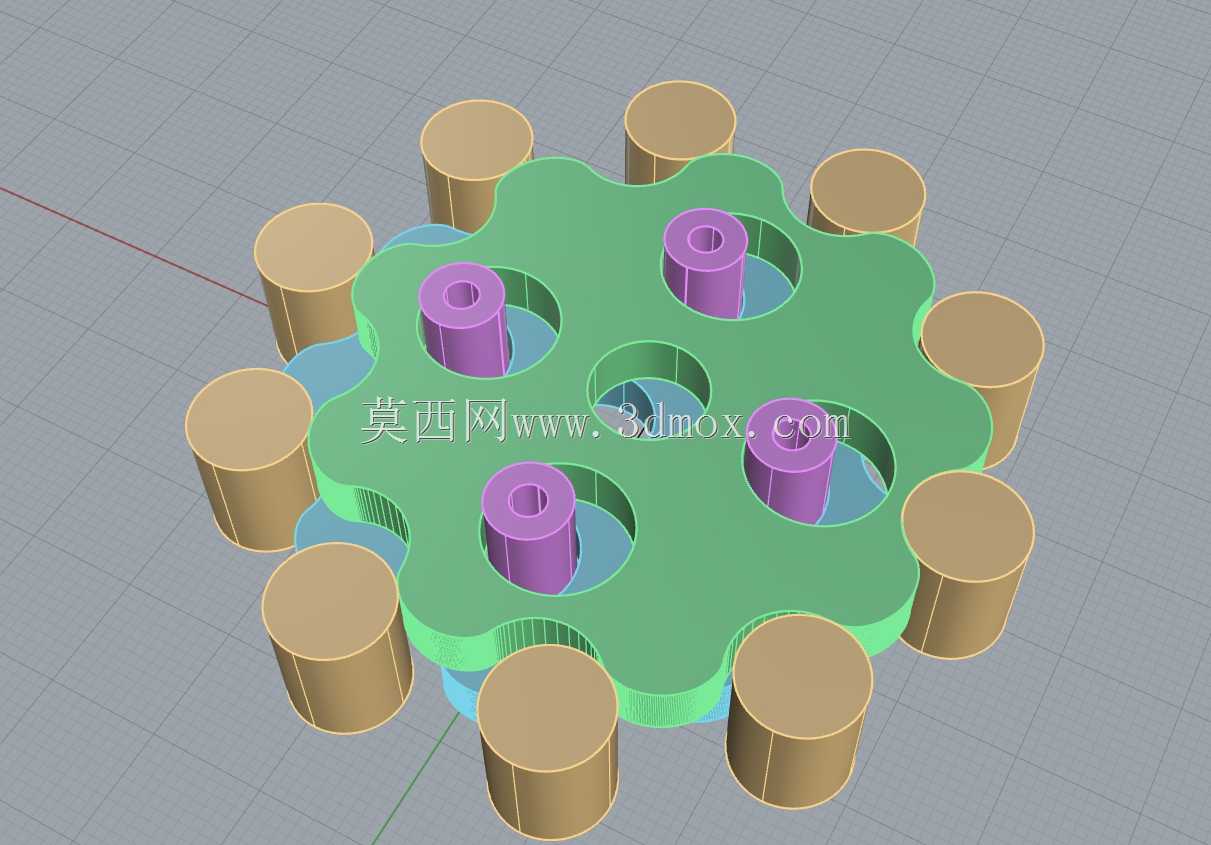

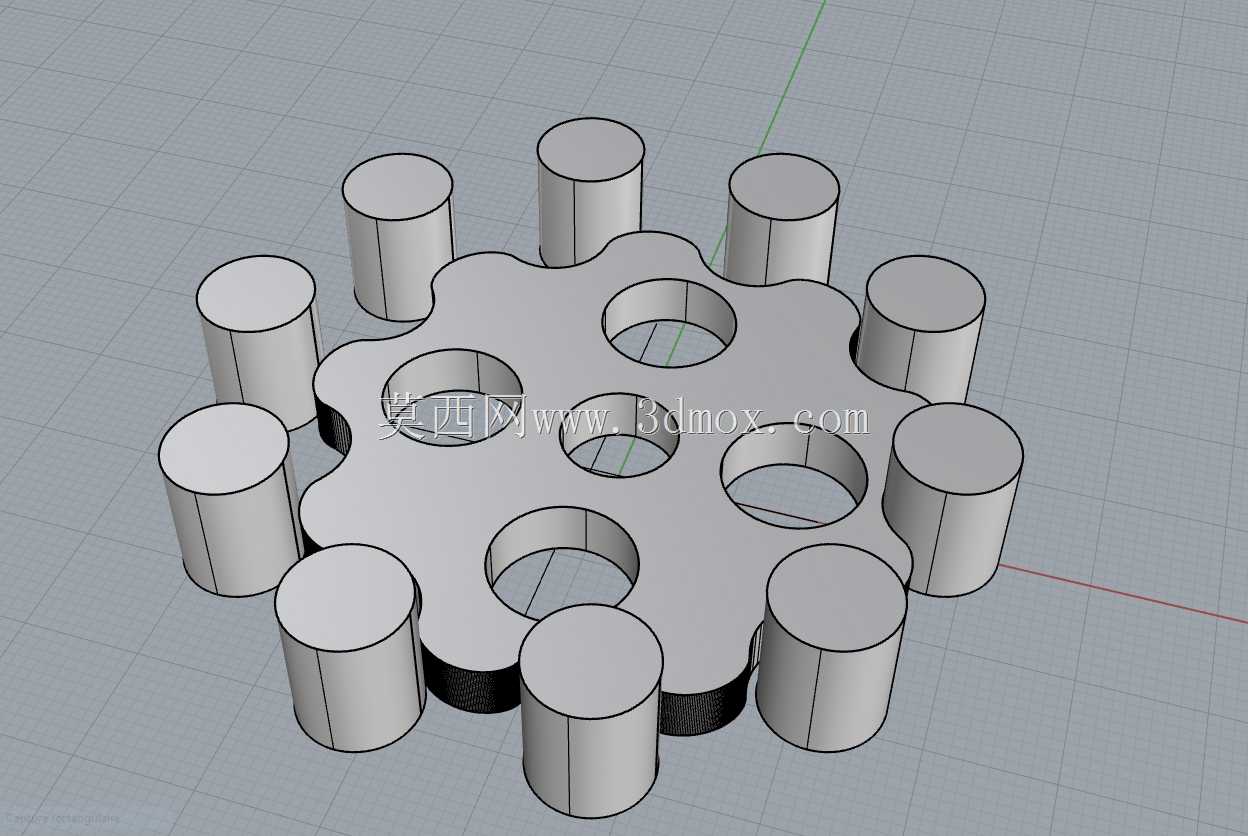

　　快速完成整机的结构布局，无需反复切换软件测量基准。不同于固定参数的三维模型库文件，该生成工具支持将调整完成的参数组保存为本地配置文件，后续设计同系列不同规格的摆线减速器时，可直接加载已有参数微调，无需从零开始设置所有变量，大幅提升系列化产品的设计效率。生成的摆线齿廓曲线可直接用于后续的三维实体建模，通过拉伸、布尔运算即可得到摆线轮实体，也可导出为通用曲线格式导入其他工程软件进行有限元受力分析、加工刀路生成，打通了从参数设计到仿真、加工的数据流。在实际选型适配过程中，设计人员可快速切换参数验证不同传动比下的齿形轮廓，对比不同偏心距对应的齿廓曲率变化，优先选择曲率变化平缓、啮合接触应力更小的参数组合，从设计源头提升减速器的使用寿命与传动平稳性，避免传统设计中参数校核不到位导致的早期磨损、传动噪音过大等问题。
