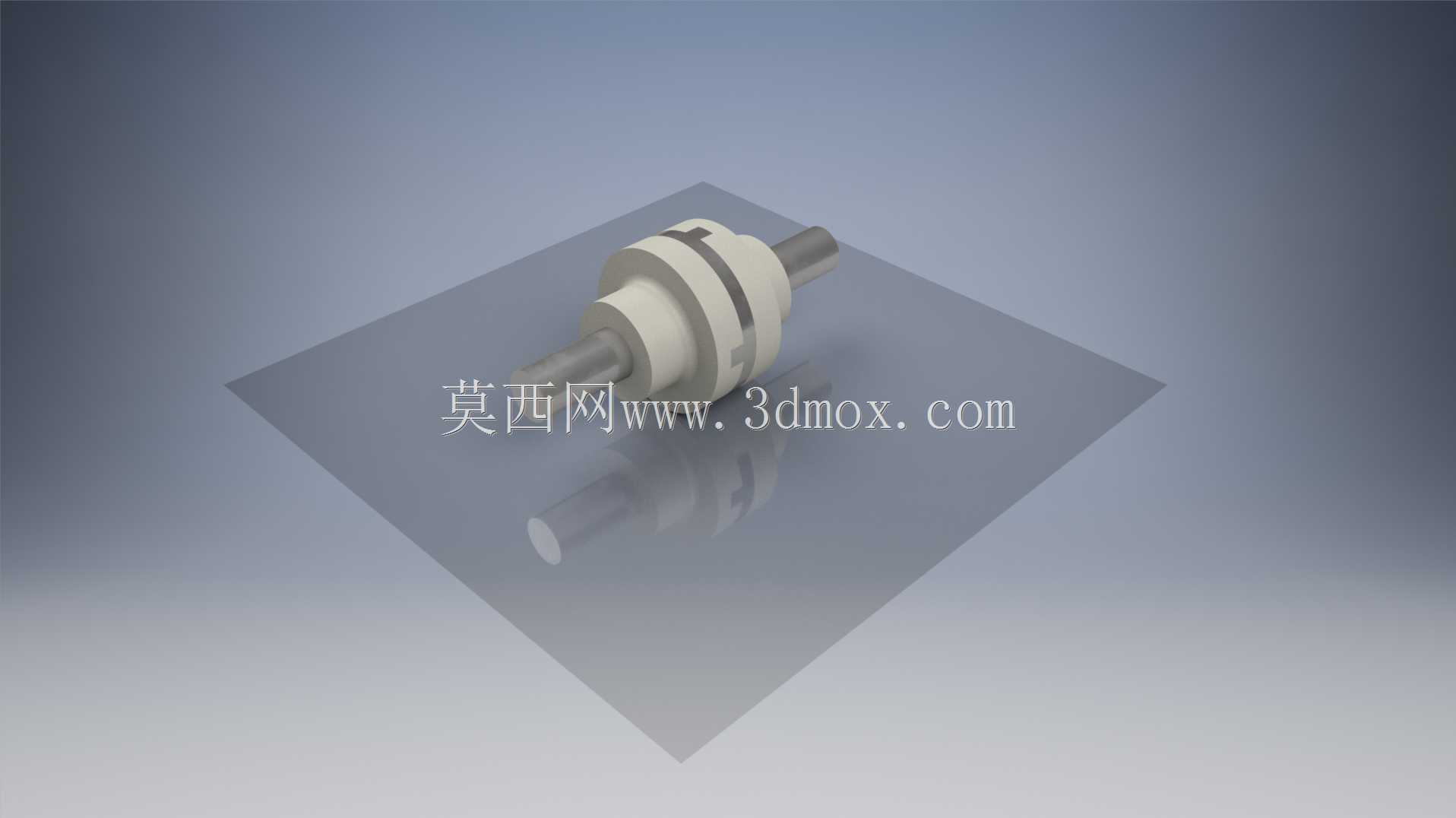

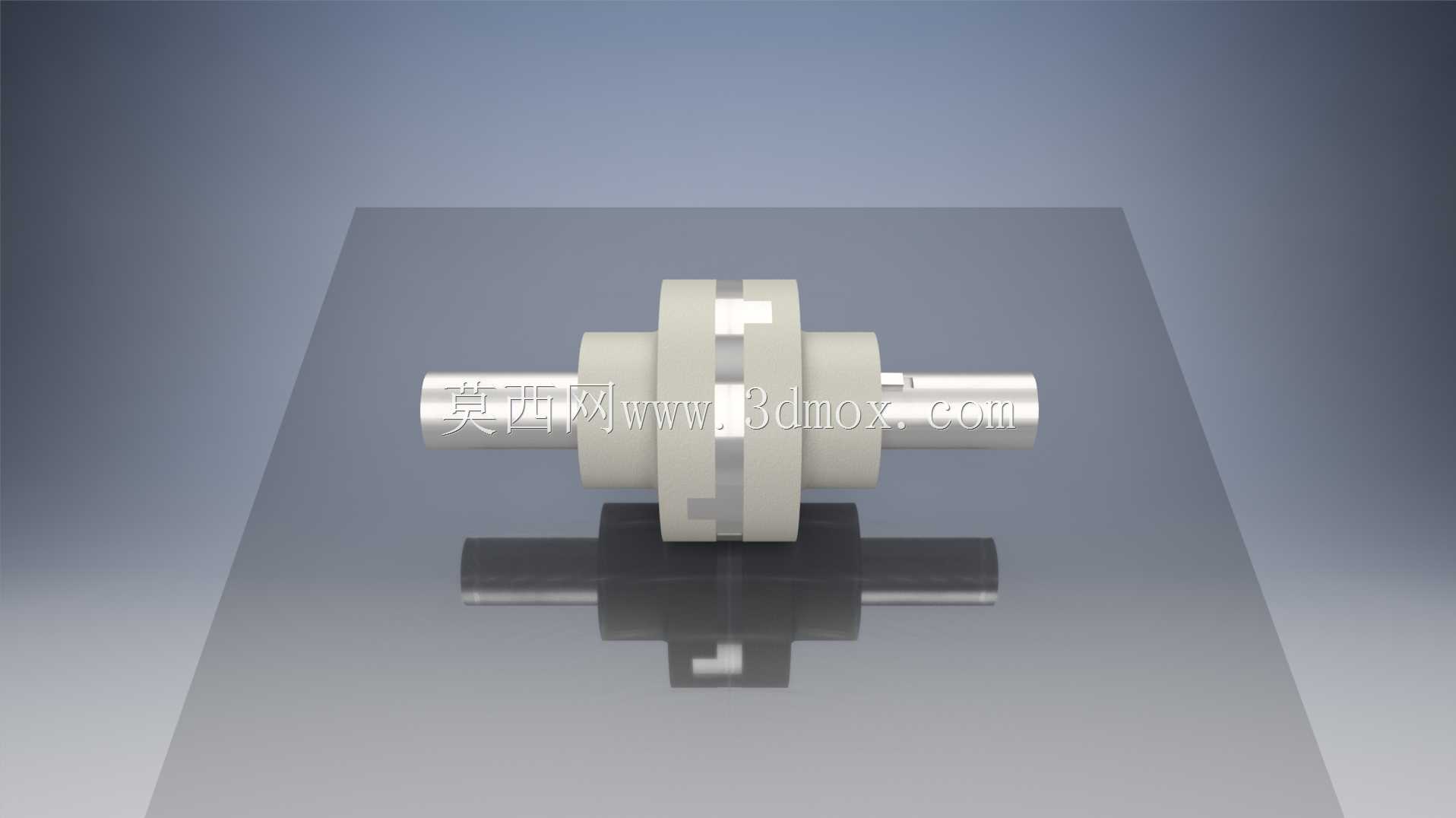

奥德姆联轴器结构设计三维数模

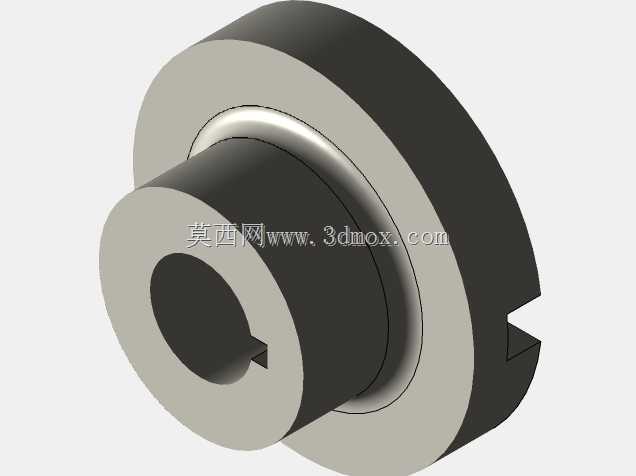

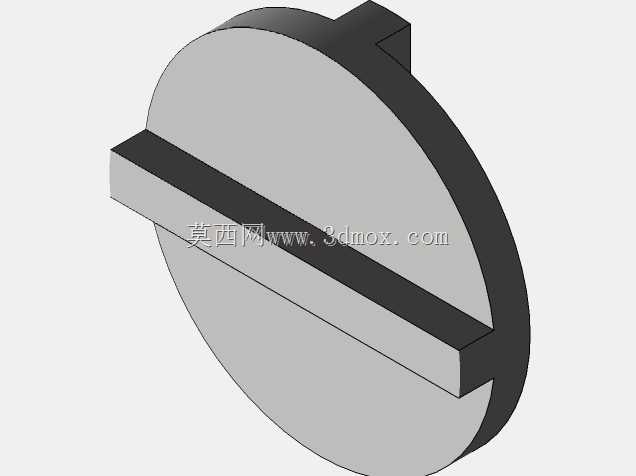

　　在各类轻载传动的设备布局中，两轴对中偏差的补偿一直是结构设计阶段需要重点考量的环节，奥德姆联轴器也就是常说的Oldham联轴节，正是针对这类存在径向偏移的平行轴传动场景开发的连接部件。这类联轴节的核心结构由两侧带凸榫的轴套、中间带十字交叉凹槽的滑块盘组成，工作过程中中间滑块可在两侧轴套的榫槽内做小幅滑动，以此抵消两轴安装时产生的径向不对中量，相比刚性联轴器，它不会因为轴系的安装偏差产生额外的附加弯矩，能有效降低轴端轴承的径向载荷，延长支撑部件的使用寿命。

　　从实际应用场景来看，这类结构常出现在小型输送设备的动力输出端、精密仪器的进给传动链路、轻工自动化设备的同步传动组里，尤其适合两轴间距较小、传动扭矩不大但对安装容错率有一定要求的工位。设计这类联轴节的时候，首先要匹配对应轴径的安装孔尺寸，轴套与轴的配合通常选用过渡配合加紧定螺钉锁紧的形式，保证扭矩传递过程中不会出现轴与轴套的相对打滑；中间滑块的材质选择需要兼顾滑动耐磨性与一定的缓冲性能，部分低速轻载场景会选用工程塑料材质的滑块，既可以降低滑动摩擦的噪音，也能减少金属部件直接接触的磨损量。

　　从安装边界来看，这类联轴节的整体径向尺寸要小于同扭矩规格的弹性套柱销联轴器，轴向安装长度也更紧凑，适合安装空间局促的传动点位；设计时需要预留中间滑块的轴向窜动间隙，避免设备运行过程中因轴系热胀冷缩导致滑块被轴向卡死，丧失偏移补偿能力。结构建模过程中，需要重点保证两侧轴套凸榫的对称度，以及中间滑块凹槽的位置精度，若凸榫与凹槽的配合间隙设计过小，会导致滑动阻力增大，传动过程中出现卡滞；间隙过大则会带来传动回差，影响精密传动场景下的定位精度。

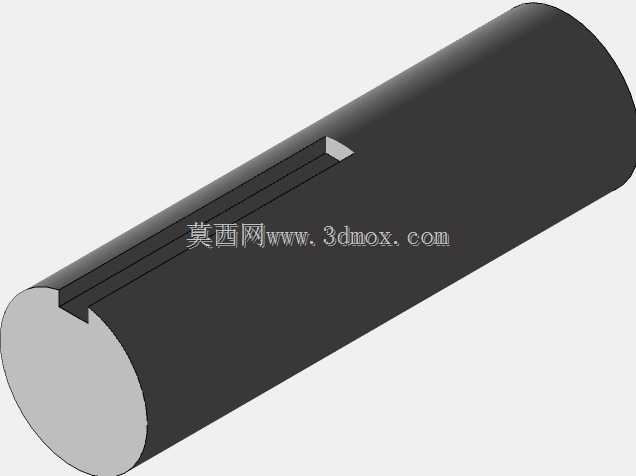

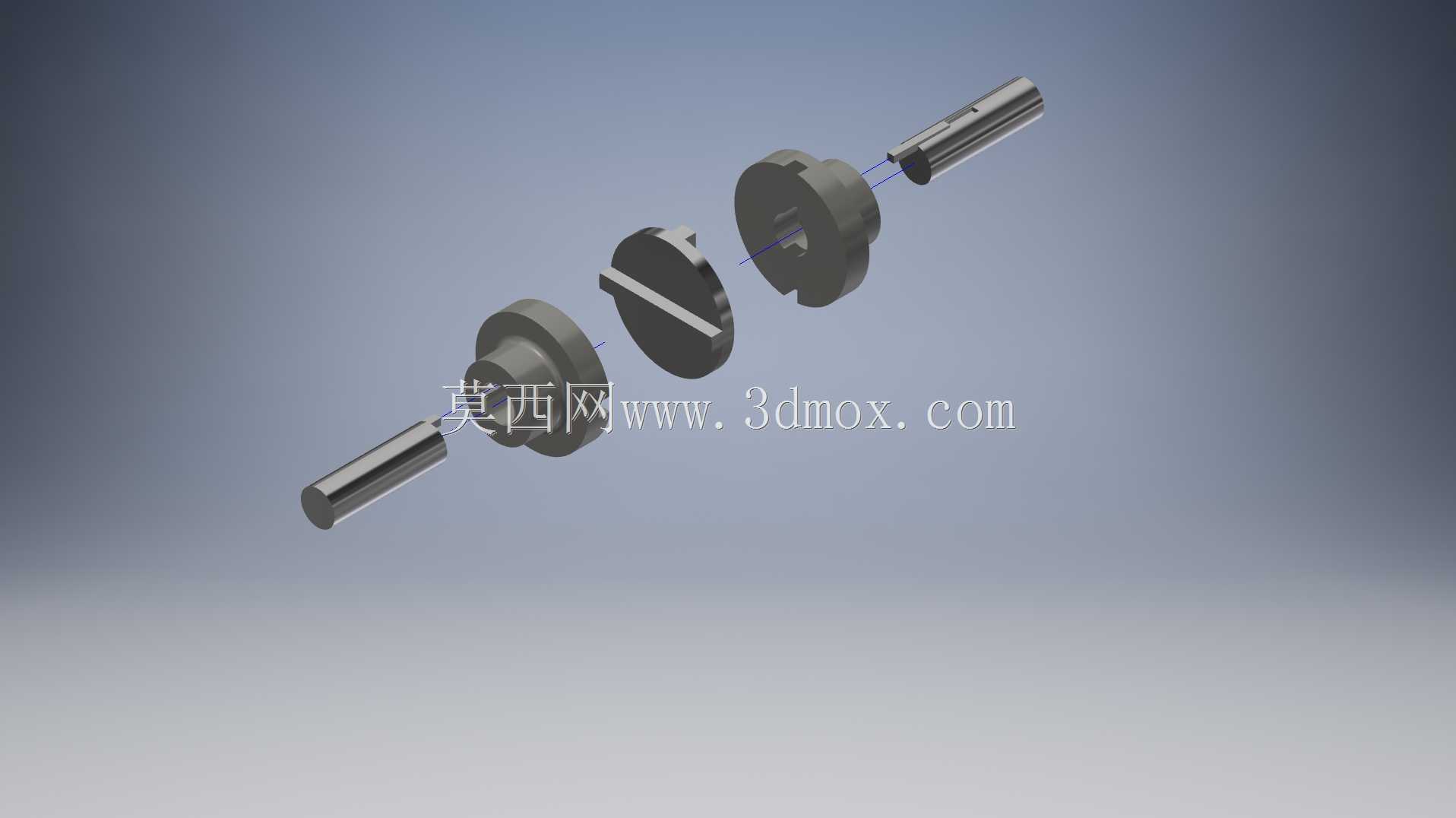

　　在传动特性上，这类联轴节不具备角向偏移与轴向偏移的补偿能力，安装时仍需要尽量保证两轴的平行度，仅依靠中间滑块的滑动抵消剩余的径向安装误差；它的传动过程无弹性元件，扭矩传递的刚性较好，不会出现弹性联轴器那种扭转滞后的问题，在需要保证传动同步性的轻载工位上表现稳定。建模时需要还原各部件的装配关系，凸榫与凹槽的配合面要做合理的倒角处理，既方便装配时的导入，也能减少滑动过程中的棱角磨损，轴套上的紧定螺钉孔位置要对应轴端的平面卡位，确保锁紧后扭矩传递的可靠性。
