带指凹握持区的曲线型塑料洗发水瓶结构

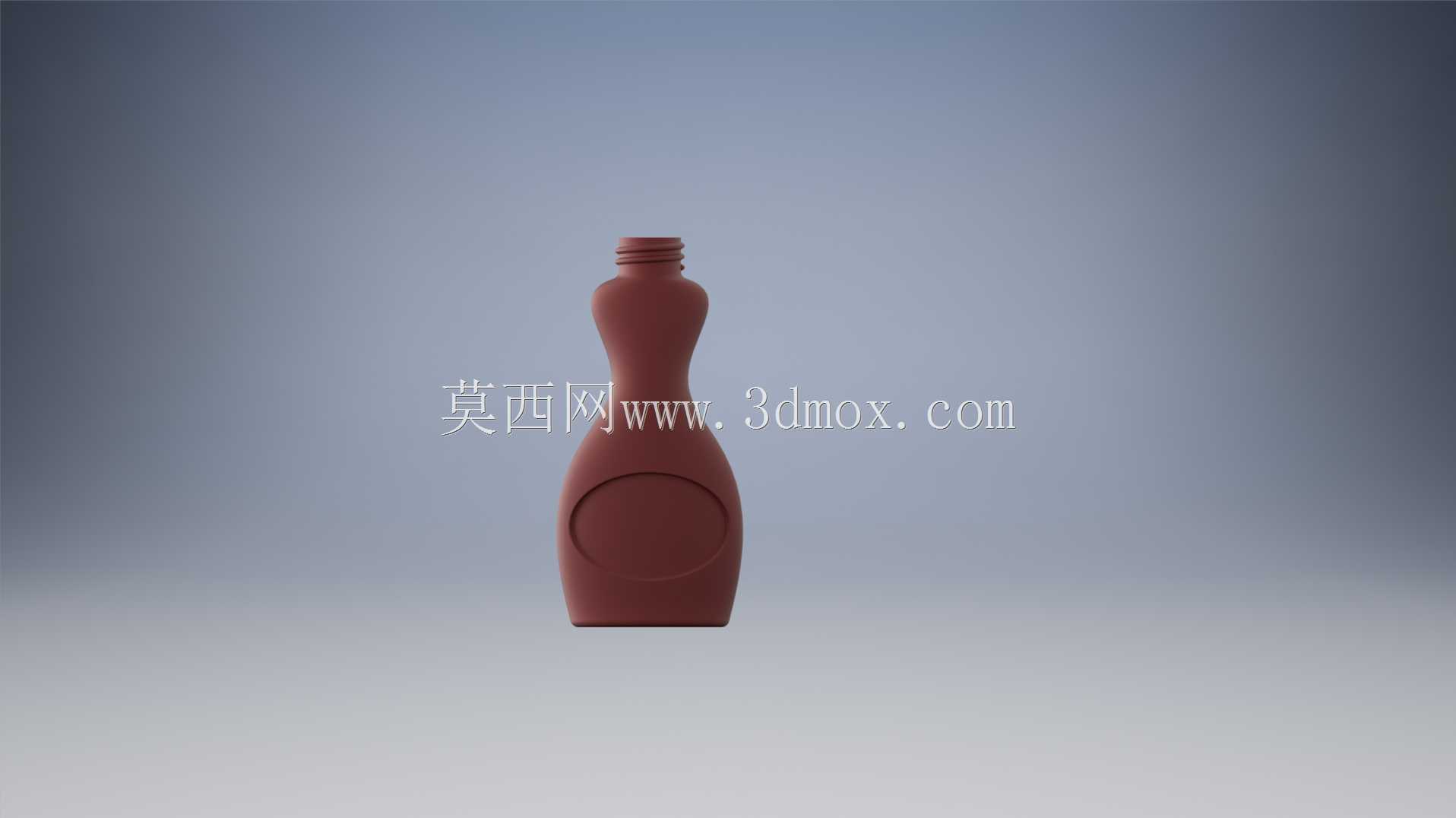

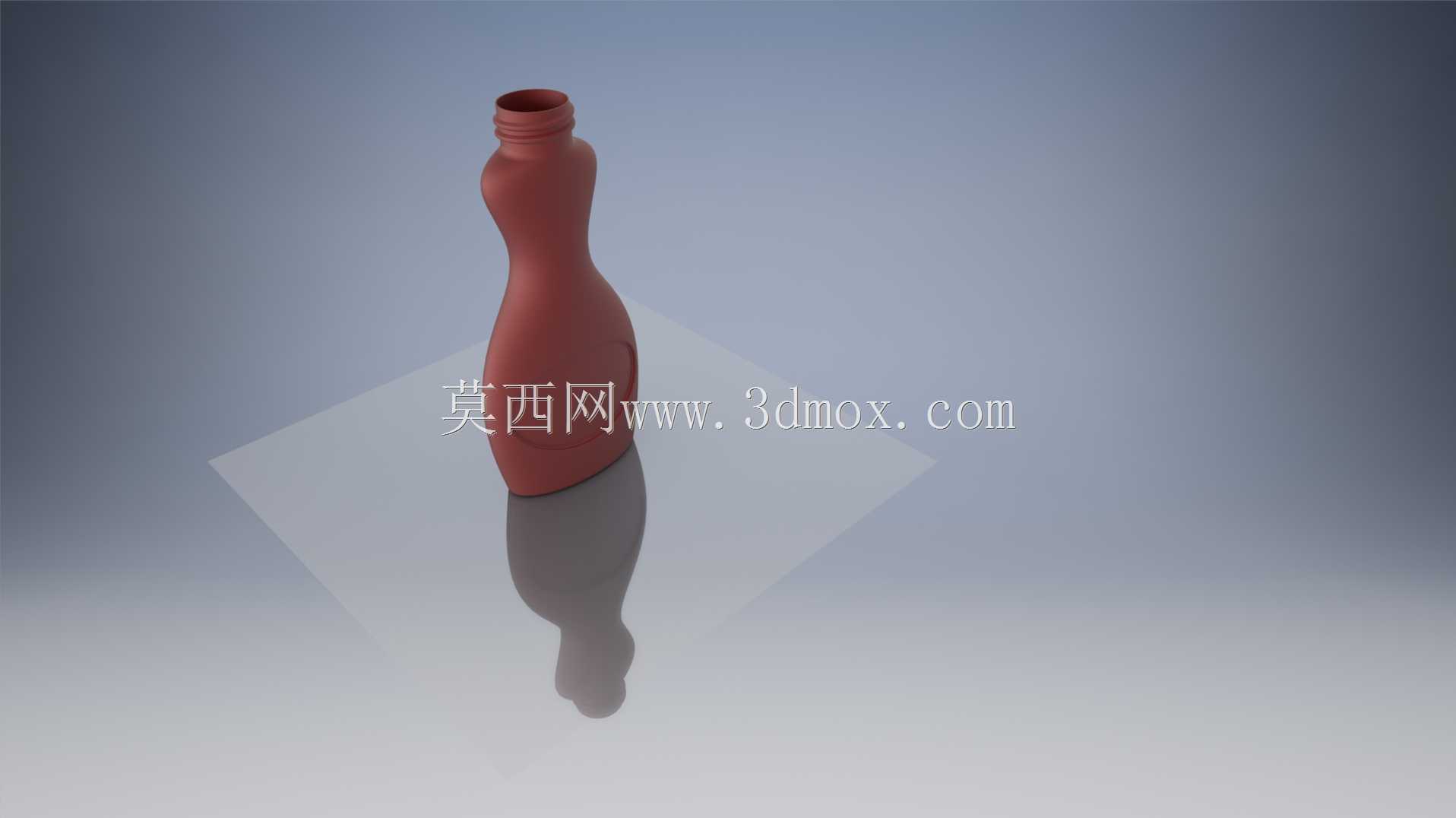

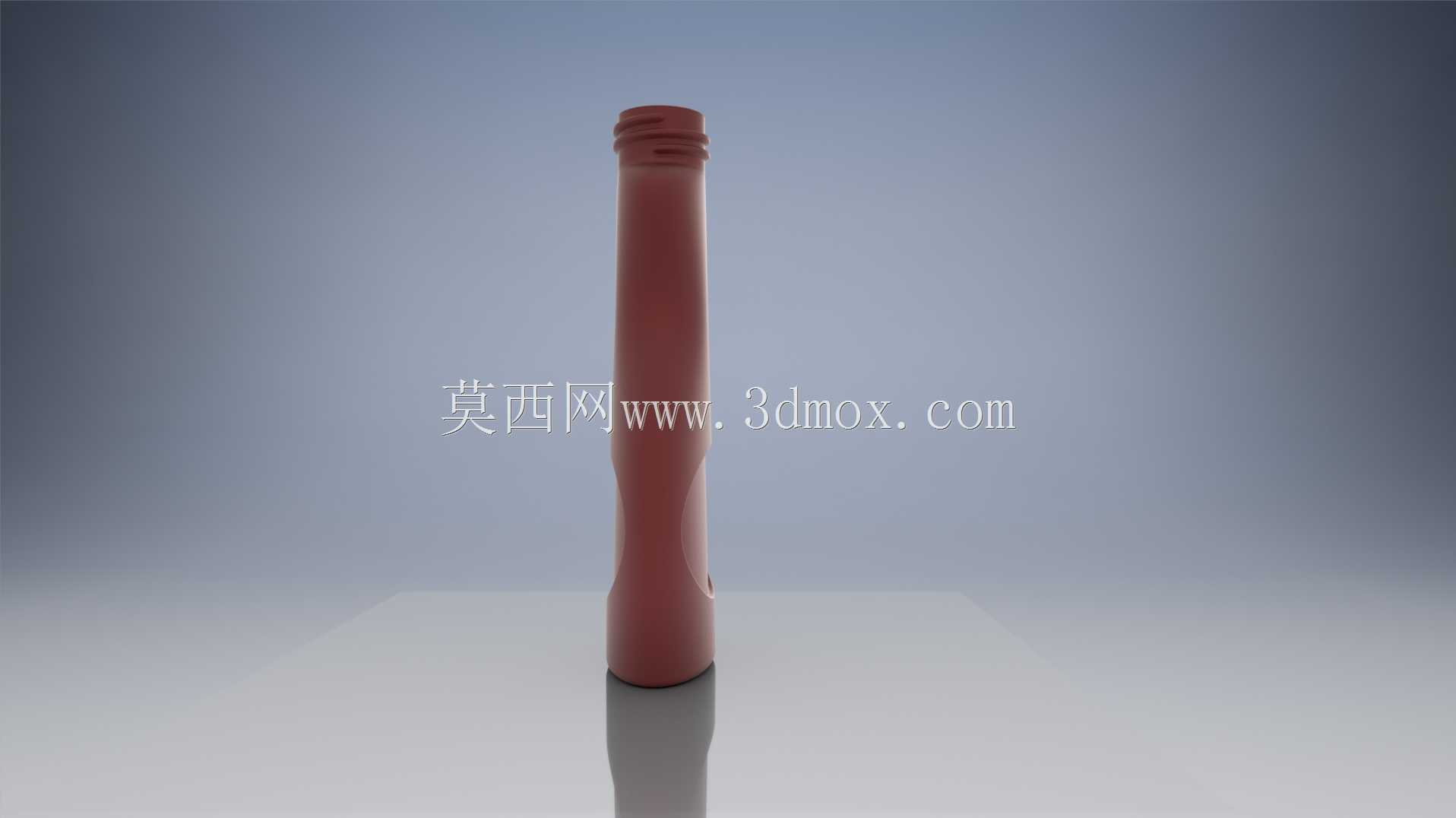

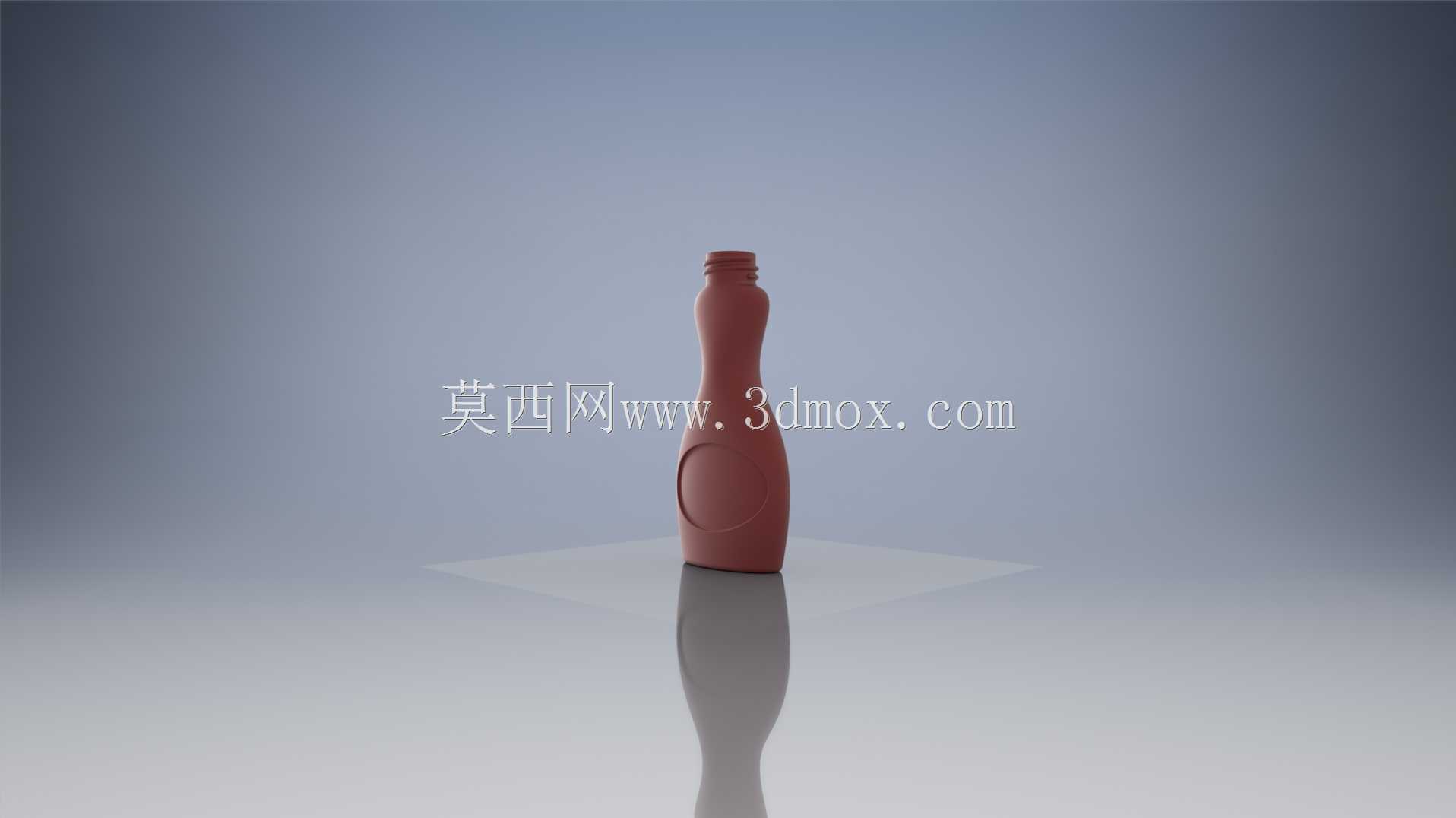

　　日常洗护类液体包装容器的结构设计，核心要平衡灌装适配性、握持使用手感、货架陈列视觉效果与运输堆叠稳定性，这款塑料洗发水瓶的建模过程完全围绕实际量产与使用场景展开。从实际使用场景来看，这类容器主要面向家庭卫浴、酒店客房、洗护产品零售终端等场景，需要适配常规洗发水、护发素、沐浴露等不同黏度洗护液体的灌装与取用，瓶身结构要兼容现有自动化灌装线的卡瓶定位、旋盖、贴标工序，不需要额外调整产线工装就能直接投产。设计阶段优先考虑湿手状态下的握持可靠性，瓶身中部特意做了内凹的指位贴合区，曲面弧度完全贴合成年人手掌自然弯曲的形态，用户在卫浴间湿手取用的时候，不需要刻意用力抓握就能稳定持瓶，不会因为瓶身沾了沐浴泡沫出现打滑脱手的情况，

　　这个内凹区域没有做尖锐棱角，所有过渡圆角都控制在R3以上，既避免注塑成型时出现应力集中导致的开裂问题，也能防止清洁时残留的洗护液在边角积垢。瓶身整体采用收腰曲线造型，底部做了加厚的平底支撑结构，支撑面的平面度控制在0.2mm以内，放在光滑的卫浴台面上不会出现晃荡倾倒的问题，同时底部预留了0.8mm的堆叠定位凸台，整箱运输堆码时上层瓶体可以嵌入下层瓶的底部凹槽，提升整垛货物的运输稳定性，降低物流过程中的倒垛损耗。瓶口部分采用标准的28mm口径通用螺纹结构，和市面上主流的翻盖、按压泵头完全适配，企业不需要单独开模生产配套瓶盖，能大幅降低包材采购成本，瓶口螺纹的起始位置做了定位止口，旋盖时可以保证泵头出液方向始终对准瓶身正面的标签区域，

　　避免自动化贴标后出现泵头与标签错位的问题。建模过程中采用样条线构建整体轮廓，通过loft放样生成连续曲面，所有曲面的G2连续曲率都做了校验，保证瓶身外观没有明显的棱线折痕，注塑脱模时的拔模斜度统一控制在1.5°，既方便模具开模顶出，也不会因为斜度过大导致瓶身壁厚不均，瓶身主体壁厚控制在1.2mm，握持区和底部加厚区域壁厚不超过1.8mm，避免注塑时出现缩痕、飞边等成型缺陷。从安装边界来看，瓶身最大直径62mm，总高度215mm，可以适配常规的洗护产品货架层间距，也能兼容大多数家庭淋浴区的置物架格口尺寸，不需要额外调整陈列或收纳空间。瓶身正面预留了80mm*120mm的平整标签贴附区，曲面弧度控制在贴标工艺允许的范围内，自动贴标时不会出现标签起皱、翘边的问题，标签区周围的曲面过渡平缓，不会遮挡品牌标识与产品信息的展示。
