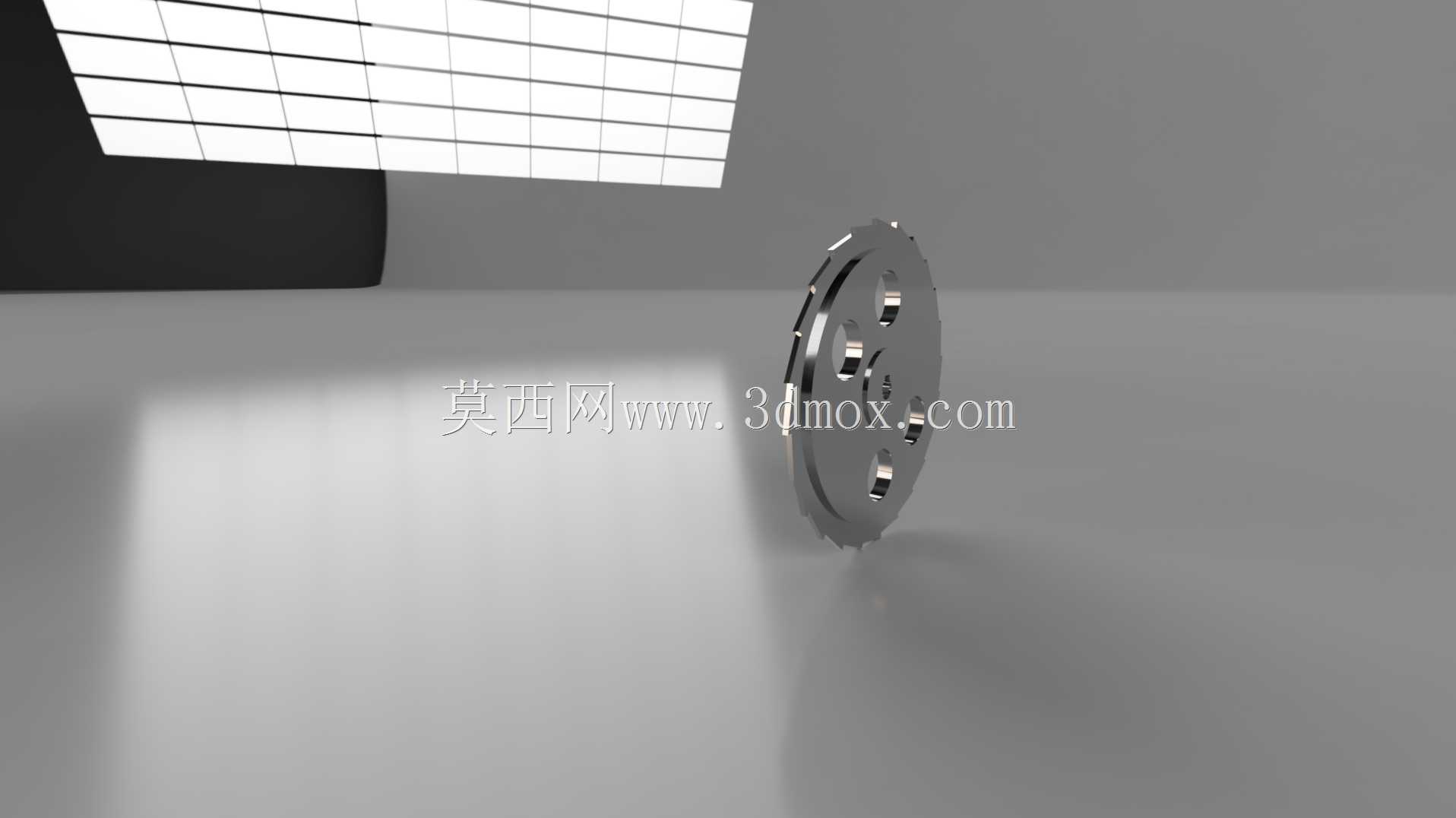

150mm规格链条传动用链轮结构设计

　　在各类链式传动的工业设备场景中，链轮是承担动力传递、运动转换的核心基础零件，其设计合理性直接决定整套传动机构的运行稳定性、噪音水平与服役寿命。本次设计的链轮适配150mm节距配套链条，可覆盖常规工业输送线、小型动力传输单元、自动化进给机构等多类场景的传动需求，在轻工输送、机床辅机传动、小型物料搬运设备中都能找到适配的安装位置。从实际功能出发，该链轮的齿形轮廓完全匹配对应规格链条的啮合间隙，轮齿工作段做了适配啮合轨迹的修形处理，能避免链条啮入啮出时的卡滞、跳齿问题，即使在中低速连续运转工况下，也能保证链节与轮齿的顺畅贴合，减少不必要的冲击磨损。设计过程中优先考虑了数控铣削的加工可行性，轮体的轮廓曲面、齿槽结构、

　　中心安装孔位都预留了合理的加工退刀空间，没有出现常规建模中容易忽略的加工干涉区域，拿到三维模型后可直接提取轮廓生成数控加工刀路，不需要额外做大量的工艺补面调整，能大幅缩短从设计到实物加工的流程周期。从安装边界来看，该链轮的中心定位孔尺寸、轮体辐板的减重孔布局、端面的安装贴合面平面度要求，都匹配常规的传动轴安装标准，轮体总厚度、齿顶圆直径都控制在紧凑的尺寸范围内，不会在安装时和周边的机架护板、张紧机构产生运动干涉。辐板上的开孔除了减轻轮体自身重量、降低转动惯量之外，也能在运转过程中带动周边空气流动，一定程度上带走啮合过程产生的摩擦热量，适配长时间连续运转的工况需求。轮齿的受力截面做了等强度优化，

　　在保证啮合强度满足额定传动扭矩要求的前提下，尽可能去除了非受力区域的多余材料，既控制了零件整体重量，也减少了加工过程的材料损耗。实际选型使用时，只需要匹配对应节距的传动链条，调整好中心距与张紧量，就可以完成整套传动机构的搭建，不需要对链轮结构做额外的二次修改，能直接适配多数常规开式、半开式链传动的安装需求。
