加高单柄冷热水面盆龙头结构设计

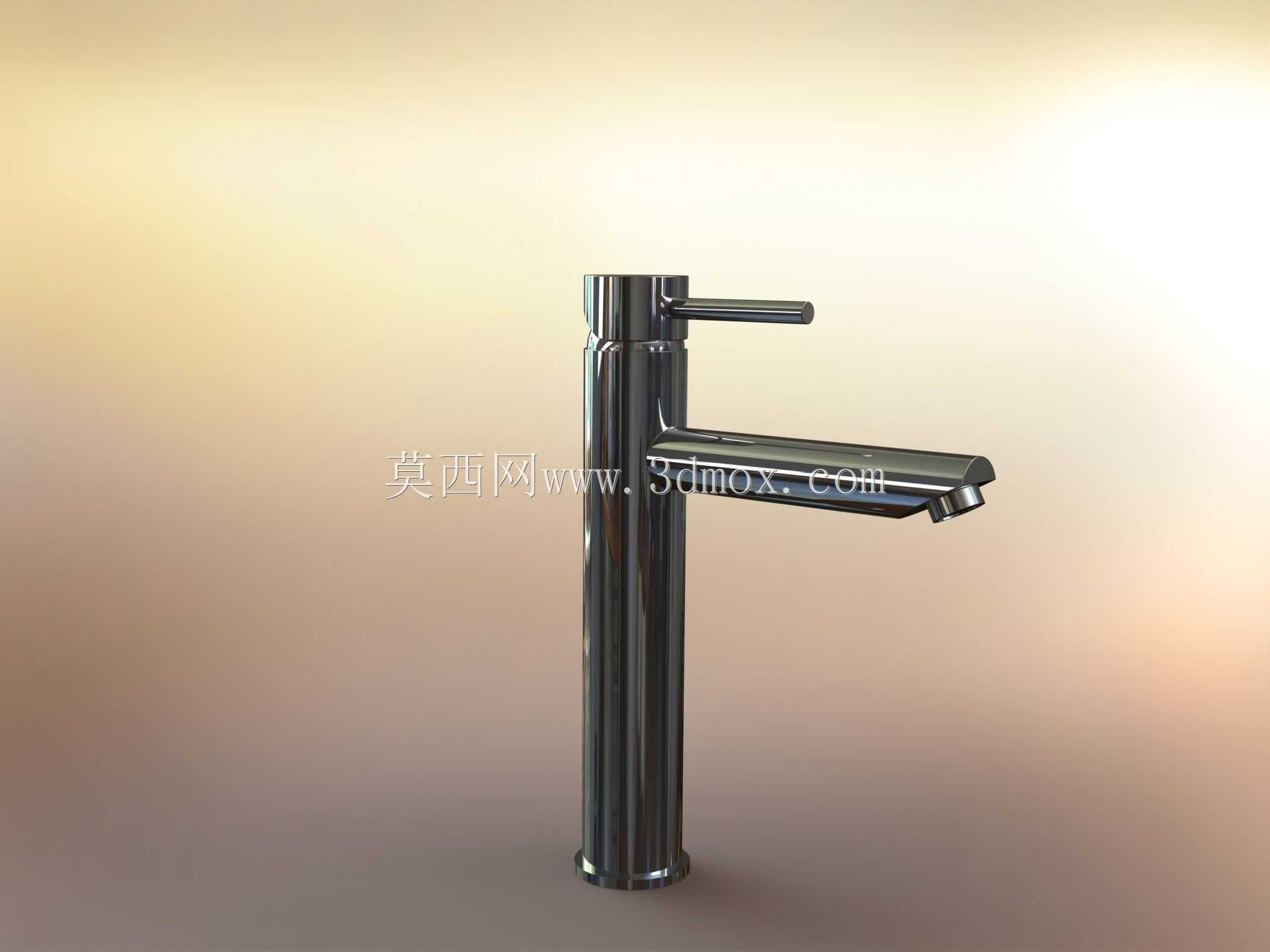

　　这款加高立式单柄面盆龙头主要用于台上盆、薄边艺术盆及台面厚度较大的卫浴安装场景。相比常规矮身面盆龙头，其柱体高度明显增加，出水嘴位于盆体上方合适位置，可避免洗手、洁面时容器或手部与龙头本体发生干涉，同时保留简洁的直线外观，适合现代卫浴空间的台面布置。龙头采用单杠杆手柄控制冷热水混合流量与温度，手柄布置在本体侧上方，操作行程短，手腕轻拨即可完成启闭和调温，符合日常高频使用的人机要求。出水嘴向前水平延伸，使落水点尽量靠近盆体中心，减少水花外溅；嘴端预留起泡器安装位，实际装配时可通过起泡器整流，使出水柔和、噪声降低，并在一定程度上节约流量。本体为细长立式柱体结构，底部设置安装法兰，通过台面孔与锁紧螺母固定。设计时需要重点控制底座外径、

　　柱体有效高度和出水嘴水平伸出长度之间的关系：底座尺寸应覆盖常见台面孔并保证锁紧受力面积，柱体高度要满足台上盆盆沿高度，水嘴伸出量则需匹配盆体深度和排水中心位置。若伸出过长，落水点偏前会造成溅水；若伸出过短，则使用空间受限。内部流道沿立柱向上进入混水阀芯腔，再转向水平水嘴排出。建模时应保证冷热水进水通道、阀芯安装腔和出水通道之间的壁厚均匀，避免局部薄钢或薄铜导致强度不足、铸造缺陷或后期渗漏。阀芯安装面需要有足够的平面度和同轴度，压紧盖螺纹位置要便于装配工具操作，同时不能影响外部手柄的转动范围。手柄与阀芯阀杆通过花键或扁位连接，端部设置装饰盖与紧固螺钉，既保证传动可靠，又保持外观完整。表面采用高亮镀铬处理，

　　建模时需考虑镀层厚度对配合尺寸的影响，尤其是阀芯压盖、起泡器、底座紧固件等部位的装配间隙。外形线条以圆柱和平面过渡为主，没有复杂曲面，便于抛光、电镀和后期清洁；水嘴下缘与立柱之间保留足够圆角，既降低应力集中，也避免卫生死角。从安装边界看，龙头下方需预留冷热水软管的弯曲半径和扳手操作空间，台面下方不宜与排水管、角阀或提拉下水机构发生冲突。若配置提拉式下水，立柱后侧或内部还需预留拉杆通道；若采用按压下水，则可简化背部结构。整体结构把外观比例、阀芯布置、水流路径和台盆适配统一在同一主体中，适合作为卫浴产品结构设计、台上盆龙头选型以及三维装配练习的参考对象。
