外置网络存储硬盘盒外观结构设计

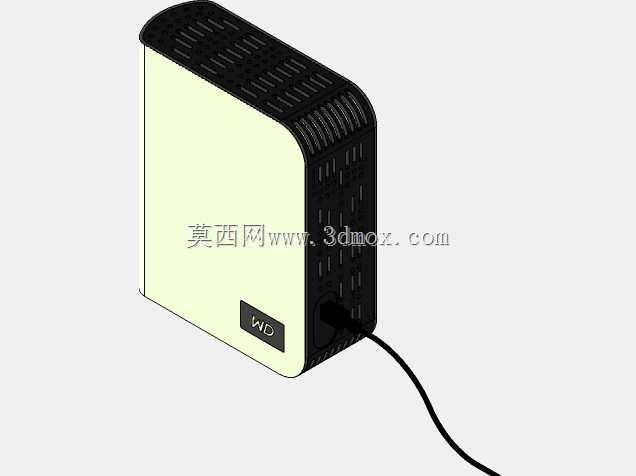

　　该三维模型呈现的是一款立式外置网络存储硬盘盒的完整结构，整体采用直立窄体布局，区别于传统卧式外置存储设备，能够在桌面、机柜侧方、弱电井层板等狭小空间内完成部署，大幅降低水平方向的占地需求。从实际工程应用场景来看，这类设备可部署在小型办公工位旁，承担本地文件备份、局域网共享存储的职能，也可嵌入家用弱电箱旁的置物区，作为家庭影音资源、监控录像的存储节点，部分工业现场也会将其放置在控制柜外侧的置物平台，用于采集设备运行日志、存储视觉检测的本地图像数据。

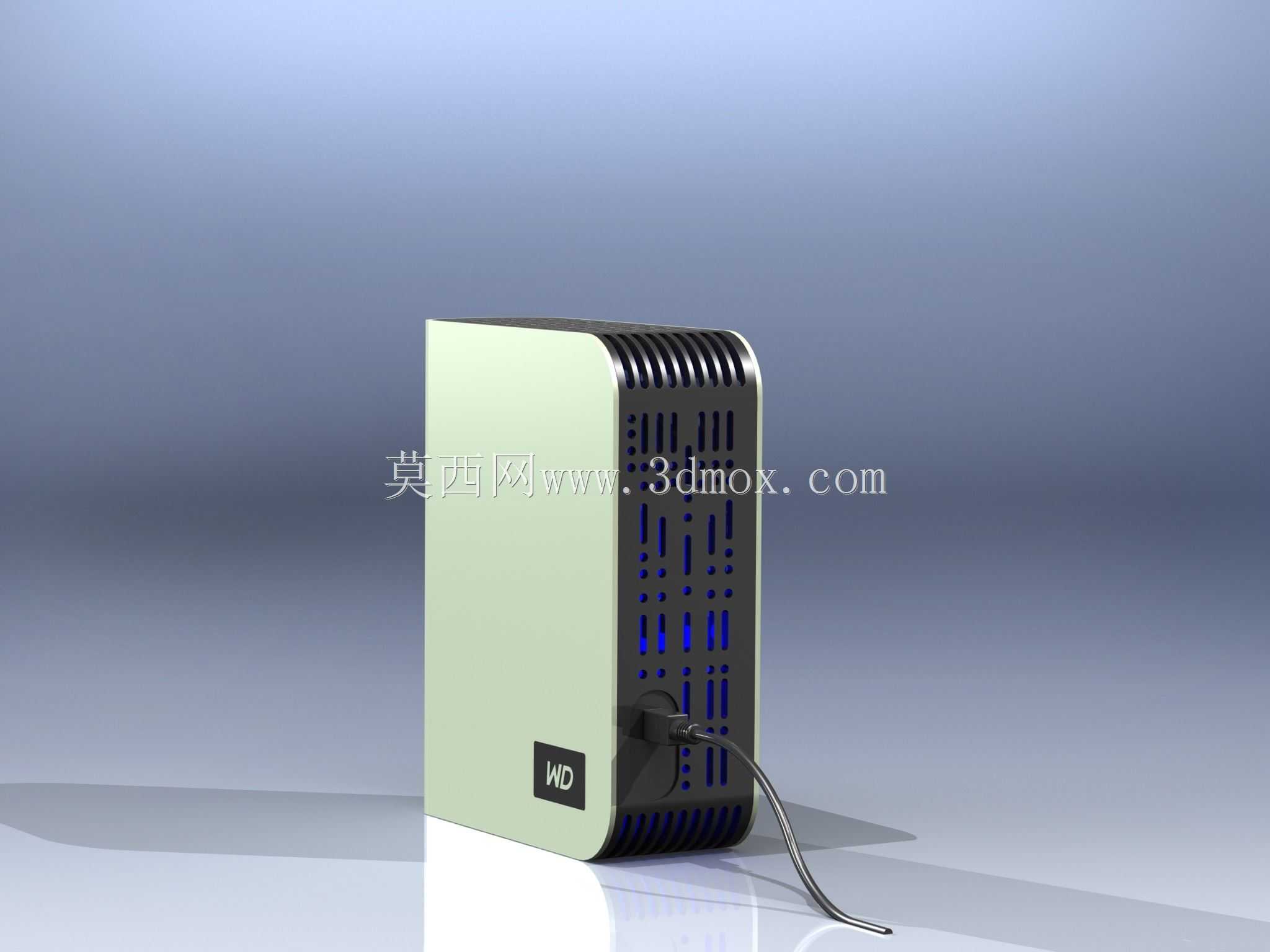

　　设备正面为整块无开孔的哑光装饰面板，表面预留品牌标识嵌装位，面板与内部骨架采用卡扣加侧边定位柱的配合方式，既保证外观面无外露螺丝，也能在售后维护时快速拆解。机身侧面为整面散热格栅区域，格栅采用竖向长条开孔与横向矩阵开孔组合的形式，开孔边缘做了0.3毫米的倒角处理，避免注塑生产时出现飞边，同时格栅内侧预留防尘棉的安装卡槽，可在不影响空气流通的前提下阻挡环境中的粉尘进入腔体。从内部结构来看，腔体可容纳一块标准3.5英寸机械硬盘，硬盘通过侧边四个螺丝柱固定在金属内托架上，托架与底部的主控电路板之间预留5毫米的间隙，既可以避免硬盘运行时的振动传递到电路板，也能让气流从硬盘两侧穿过，带走硬盘与主控芯片产生的热量。

　　机身尾部集成电源接口、网线接口与数据传输接口，接口位置做了下沉式设计，当设备贴墙放置时，插头与线材不会直接顶到墙面，预留的线材弯折空间可避免接头长期受力出现松脱。底部设计有四个环形防滑脚垫安装位，脚垫高度3毫米，能够将机身抬离支撑面，让冷空气从底部缝隙进入腔体，形成从底部进风、侧面格栅出风的自然散热风道，无需额外加装散热风扇即可满足常规工况下的散热需求，同时消除风扇运行带来的振动与噪音。

　　从安装边界来看，该设备整体宽度控制在80毫米以内，深度180毫米左右，高度220毫米，在进行工位布局设计时，只需预留100毫米宽、200毫米深的台面空间即可完成放置，设备与周边遮挡物的间距建议保持在30毫米以上，保证侧面格栅的气流通畅。外壳的上下端均做了小圆角过渡，既降低搬运过程中磕碰划伤的风险，也能提升注塑成型时的熔体流动效率，减少拐角处的应力集中。机身内部的电路板固定柱全部采用十字加强筋结构，在保证柱体强度的前提下减少塑料用料，同时降低螺丝锁附时柱体开裂的概率。

　　在结构设计阶段，这款产品重点平衡了散热性能、结构强度与外观简洁性三者的关系，没有为了追求全封闭外观而牺牲散热效率，也没有为了强化散热而在外观面开设过多开孔破坏整体质感。侧面格栅的开孔尺寸经过匹配设计，既可以保证空气流通面积，也能防止外界的细小金属物件直接触碰内部带电部件，满足常规电子设备的安全防护要求。机身内部还预留了状态指示灯的导光条安装位，导光条从电路板延伸至前面板下沿，设备运行时的电源、网络、硬盘读写状态可通过柔光透出，用户无需查看机身背面即可掌握设备运行状态。
