同轴式齿轮减速传动装置结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:588108
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计
  • 同轴式齿轮减速传动装置结构设计

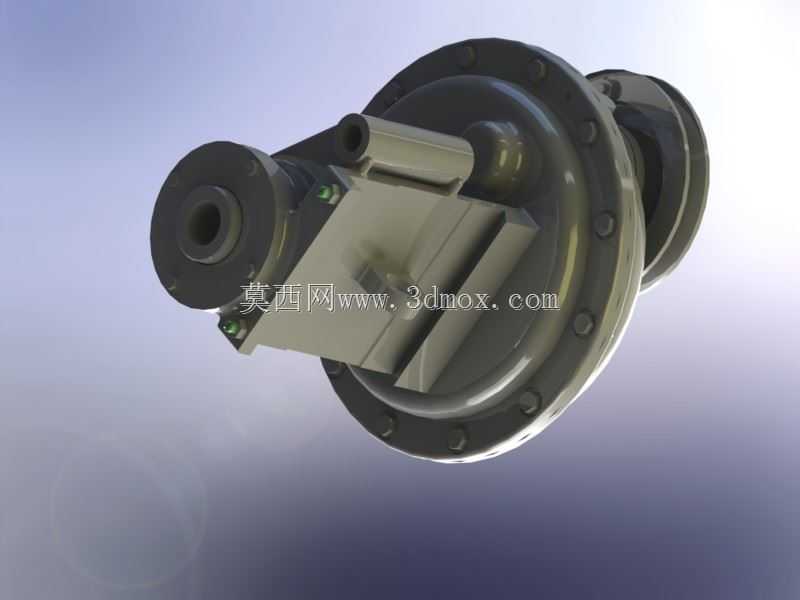

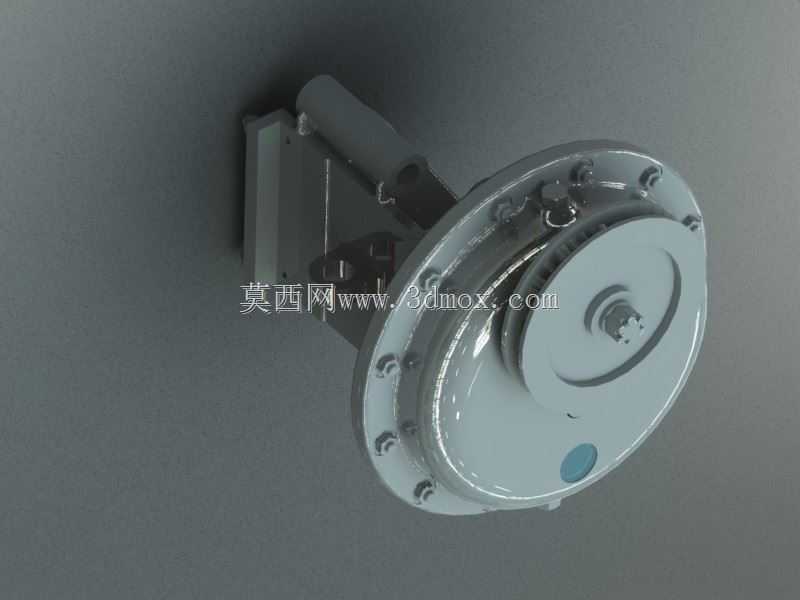

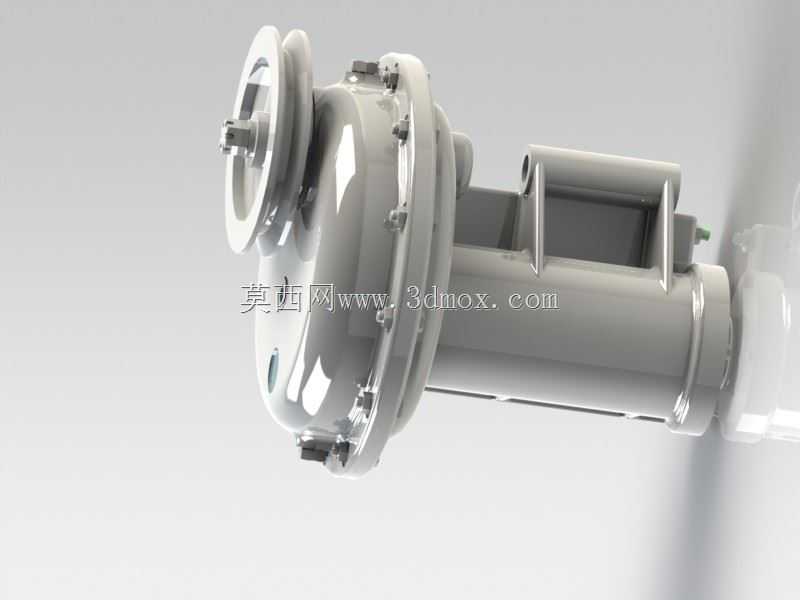

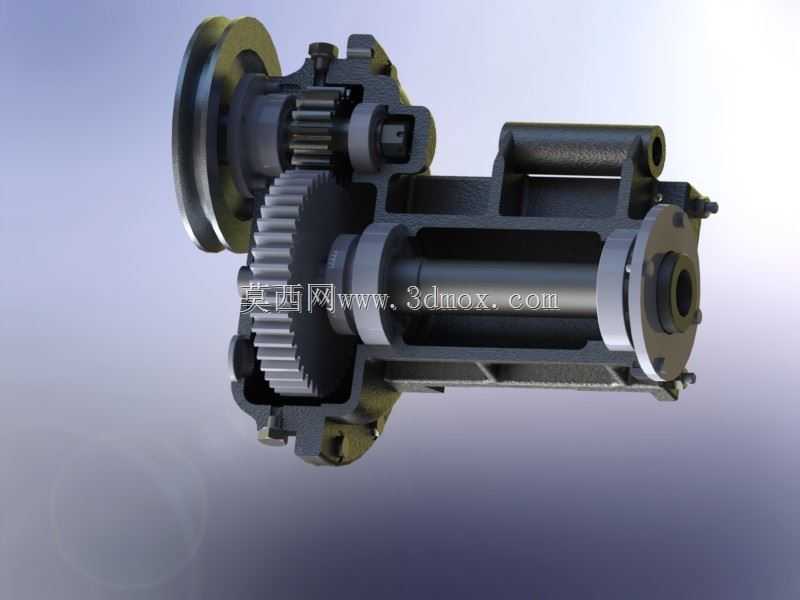

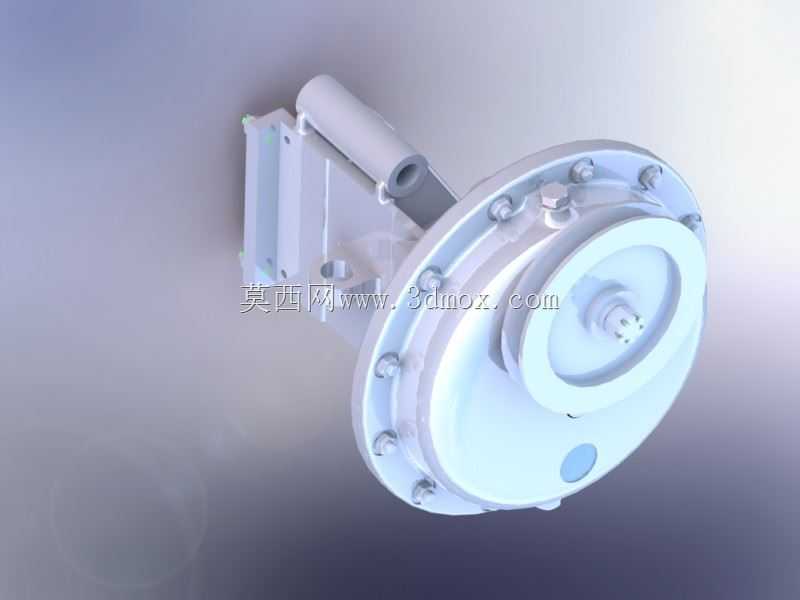

  这套同轴式齿轮减速传动装置采用输入轴与输出轴同轴线的布局方案,整体结构紧凑,径向占用空间小,适合安装在轴向长度充裕、径向安装边界受限的设备舱内。从剖视结构可以看到,动力从左侧带轮输入后,先经过小齿轮与中间大齿轮的啮合完成一级减速,再通过同轴布置的第二组小齿轮与输出端内齿或外齿啮合完成二级减速,最终将低转速大扭矩从右侧法兰端输出。各级齿轮均采用直齿圆柱齿轮结构,加工工艺成熟,装配时无需调整螺旋角配对,轴向力几乎为零,可选用普通深沟球轴承承受径向载荷,降低了轴承选型与维护成本。壳体采用剖分式或整体式铸造结构,内部预留齿轮啮合容腔与润滑油储存空间,侧壁设置的凸台与加强筋既提升了壳体刚性,也为轴承座孔提供了足够的支撑壁厚,

  避免传动过程中壳体发生形变导致齿轮啮合侧隙变化。输入侧带轮通过键连接与输入轴固定,带轮的轮缘尺寸经过匹配,可适配标准V带或同步带传动,能够在电机与减速器之间起到缓冲吸振的作用,同时当负载出现瞬时过载时,带传动可通过打滑保护内部齿轮与轴系不受冲击损坏。输出侧法兰盘设计有均匀分布的安装孔,可直接与工作机的输入轴或工作转盘对接,法兰端面与输出轴轴线的垂直度在设计时需严格控制,否则会导致连接后出现偏心振动,影响整套设备的运行精度。轴系的轴向定位依靠轴肩与轴承内圈配合实现,轴承外圈则嵌入壳体轴承座孔内,两端通过端盖压紧,端盖与壳体之间可加装密封垫片或油封,防止润滑油泄漏同时阻挡外界粉尘进入啮合腔。齿轮的参数设计需兼顾传动比、

  齿面接触强度与齿根弯曲强度,小齿轮采用调质处理,大齿轮可采用正火处理,两者形成合理硬度差,能够有效延长齿轮副的磨损寿命。在实际选型应用中,这类减速装置常用于轻工输送线、小型自动化专机、食品包装设备以及农用机械的动力传输环节,可将普通电机的高转速降低至工作机构所需的转速范围,同时放大输出扭矩以满足负载驱动需求。安装时需保证输入带轮与电机带轮的轮槽对齐,带的张紧度调整至合适范围,过紧会加剧轴与轴承的径向载荷,过松则容易出现打滑丢转。壳体底部通常设置放油孔,顶部设置透气塞,长期运行后可通过放油孔更换润滑油,透气塞则用于平衡壳体内外气压,避免油温升高后内部压力过大导致油封渗漏。三维建模过程中,需重点校验各齿轮啮合时的齿侧间隙与顶隙,

  避免出现干涉;同时要核对轴的各段轴肩高度是否满足轴承与齿轮的装拆要求,壳体上的螺栓孔位置需与端盖、安装底座的孔位一一对应。整个装置的外形轮廓以圆柱形主体为主,侧面伸出的安装支座用于将减速器固定在设备机架上,支座的安装孔间距与孔径决定了其适配的机架规格,在布局设备整体结构时需提前预留出螺栓装拆的操作空间。
