弯管式传感连接构件结构设计

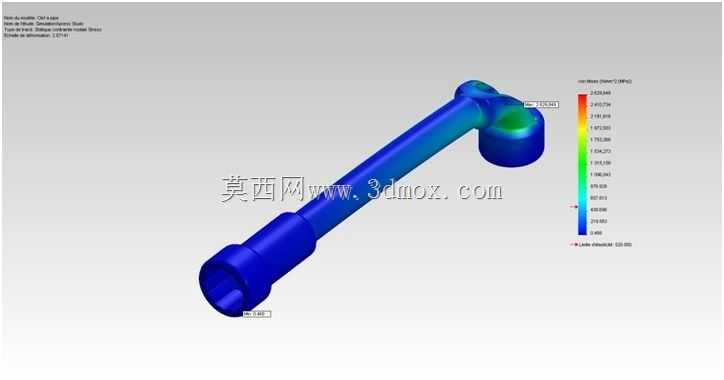

　　该构件的建模思路并非从标准直管接头直接拉伸成型，而是先确定两端接口的空间错位关系，再沿预设路径扫掠出连续变径的主体管壁。从图中云图分布可看出，长直段与端部弯头的过渡区域存在明显的应力梯度，建模时特意保留了圆角过渡而非尖锐折角，目的是在实际装配后降低管路受内压或外部振动时的应力集中系数。端部一侧为扩口式承接结构，内壁预留了与对接件配合的台阶面，另一侧弯头则用于改变介质或信号线路的走向，整体可嵌入狭小的设备舱内，避开周边电机、线束或支架的干涉边界。

　　在结构设计阶段，这类弯管构件常出现在检测设备的气路、液路或传感器引压路径中。它既承担通路连接作用，也需要在有限安装空间内完成转向，因此外形尺寸不能只看总长，更要核对两端接口中心的垂直距离、弯头回转半径以及各段外径对应的包络范围。若直接采用直角弯头，往往会在转角处造成流道突变或线缆弯折半径不足；采用平滑圆弧过渡后，介质流动阻力更小，穿设的传感线缆也不易出现局部死折。

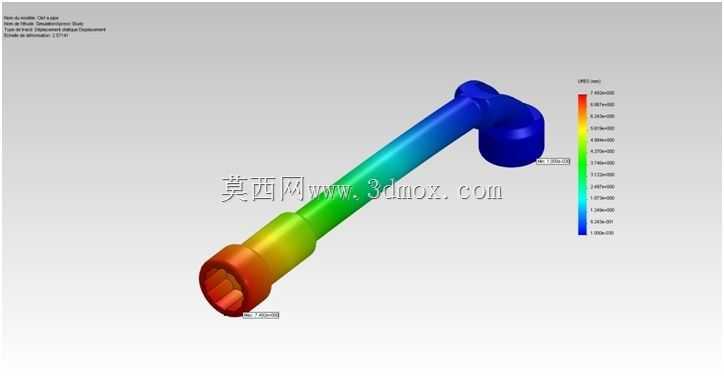

　　构件表面的色彩云图对应有限元分析结果，暖色区域集中在一端扩口附近，说明该处受约束或载荷作用后变形响应更明显，冷色区域则集中在弯头端，刚性相对更高。设计时可据此调整壁厚：在高变形区适当增加局部厚度或增设加强筋，在低应力区控制壁厚以减轻整体重量。这种分区优化比统一取厚更合理，尤其在手持检测仪器、移动式采样装置或机载传感模块中，重量与刚度的平衡直接影响整机续航和测量稳定性。

　　从装配边界看，扩口端需要预留扳手操作空间，弯头端则要考虑与相邻传感器接头的同轴度。模型中各段直径连续变化，既不是简单等径圆管，也不是异径管直接拼接，而是通过多段草图控制截面轮廓，保证外壁顺滑、内壁过渡连续。若用于流体场景，这种顺滑内壁能减少涡流和压损；若用于保护内置探针或光纤，则能避免锐边划伤护套。端部法兰状凸台并非独立零件，而是与主体一体化成型，可作为轴向定位面，安装时贴紧设备面板或支座，再通过紧固件锁紧。

　　在实际选型中，工程师不能只关注管路通径，还要复核弯头方向与设备内部走线是否冲突。该构件的空间角度决定了它适合侧向转接，当传感器安装面与主管路不在同一轴线时，这种L形平滑弯管能减少额外接头数量。接头越少，潜在泄漏点越少，装配累积误差也更容易控制。对于需要频繁维护的检测工位，一体化弯转结构还能降低拆装时对错位密封件的损伤概率。

　　建模过程中，草图基准面的选择直接影响后续修改效率。先固定两端接口的位置与方向，再用引导线控制中间段曲率，可在调整安装角度时保持壁厚均匀。若后期需要更换接口规格，只需替换端部草图并重新扫掠，不必重建整个主体。云图结果也提示，扩口端在受拉时变形较大，因此配合面的粗糙度和密封槽位置需要重点控制；弯头端虽然变形小，但回转外侧在成型时更容易出现壁厚减薄，加工或打印时应评估最小壁厚是否满足耐压和抗振要求。

　　总体而言，该构件围绕狭小空间内的传感连接需求展开，兼顾走向转换、接口定位、刚度分配和装配可达性。它不是孤立的管路件，而是传感系统布局中的一个结构节点：一端承接外部管路或线缆，一端转向连接敏感元件，中间通过变径和弯转吸收空间限制。设计时把应力分布、流道连续性、安装包络和维护便利性同时纳入考量，才能让这类看似简单的弯管构件在真实设备中稳定发挥作用。
