法兰式限位缓冲传感组件结构设计

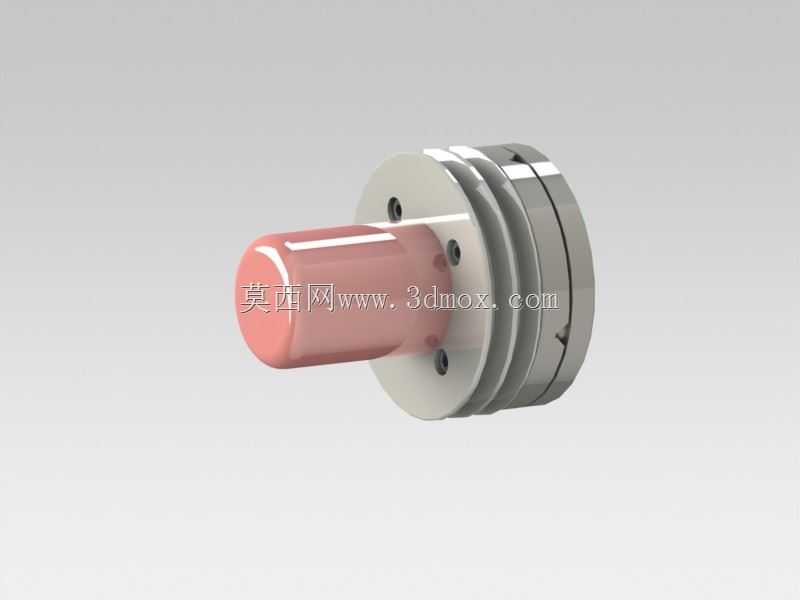

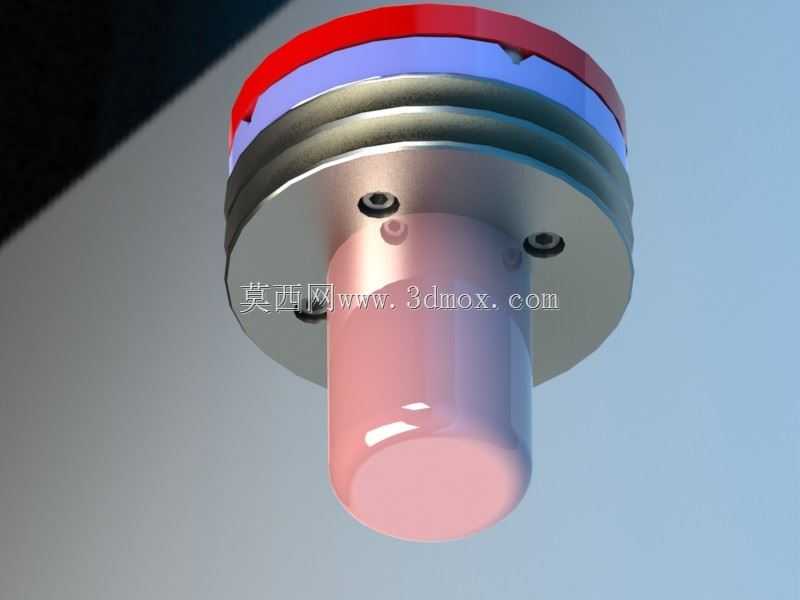

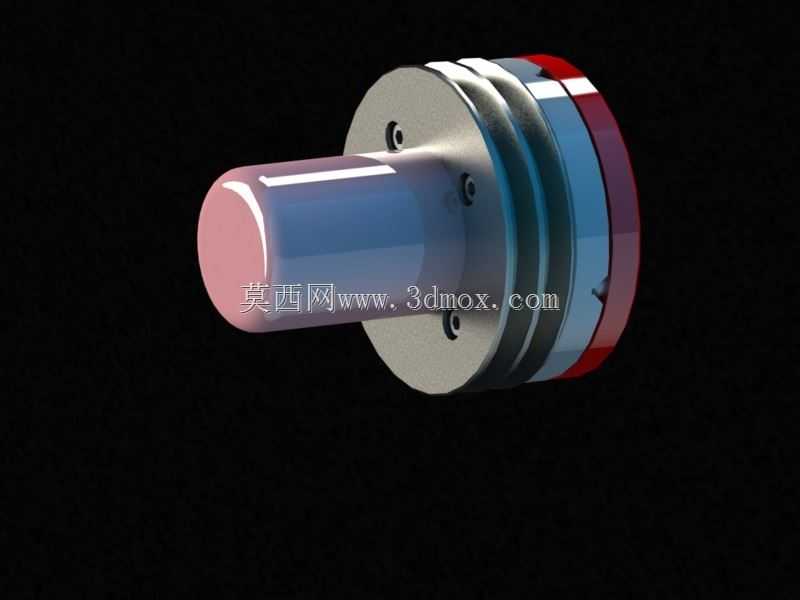

　　该限位缓冲传感组件采用法兰盘加圆柱主体的同轴布局，整体以回转体为基础形态，上部叠加多层环形结构，下部为光滑圆柱工作段，能够在紧凑安装空间内完成机械限位、接触缓冲与位置触发三类功能。法兰盘上预留两组对称安装孔，可直接通过紧固件固定在设备立板、安装座或机架平面上，安装基准与圆柱轴线保持垂直，避免工作过程中出现偏载、卡滞或接触面对中偏差。下部圆柱段作为主要接触与导向部分，外圆表面连续光滑，既可以作为与被检测件接触的工作面，也能够在配套导向孔内做短距离轴向移动。上部多层环带并非单纯装饰结构，不同直径的环段分别承担限位台阶、缓冲垫定位以及触发元件容纳功能。红色与蓝色环层可对应不同功能分区，其中较宽的环带可嵌入弹性缓冲材料，

　　用于吸收接触瞬间的冲击能量；金属环层则承担刚性止挡作用，防止组件过行程损坏内部传感元件。这种分层设计把缓冲、止挡和传感触发整合在同一轴线上，不需要额外布置独立支架，整体占用空间远低于分离式限位开关加机械挡块的组合方案。从实际使用场景看，这类组件常见于自动化输送线、工装夹具、升降机构、滑动平台以及小型专用设备中。当移动工件、滑台或执行机构运动到设定边界时，圆柱端部首先接触被检测对象，接触力沿轴线传递，弹性环层发生微量压缩，内部传感元件在设定行程内输出到位信号，设备控制系统据此停止驱动或切换下一动作。若控制系统出现延迟，法兰上部的刚性环面会与安装座形成机械硬限位，避免运动部件越程碰撞。相比裸露的行程开关，

　　该结构把触发元件封闭在多层环形壳体内部，能够抵御轻微粉尘、切削液飞溅和日常接触摩擦，适合在普通工业环境中长期使用。设计时需要重点控制圆柱段外径与安装孔的配合间隙。间隙过小，加工误差或热膨胀容易导致动作卡涩；间隙过大，则接触时会产生横向摆动，影响触发位置重复精度。法兰厚度与安装孔分布圆直径要匹配安装面刚度，若安装板偏薄，应在背面增加补强垫板，否则长期冲击后法兰面容易变形，造成限位位置漂移。圆柱伸出长度决定初始接触距离，需结合移动件总行程、传感触发行程和缓冲压缩量统一核算，既要保证信号在安全位置提前触发，也要保留足够的硬限位余量。上部各环层的直径差形成多个轴向定位面，装配时可依靠这些台阶依次装入缓冲圈、压环和传感元件，

　　不需要复杂工装即可完成叠装。对称孔位使组件受力均衡，接触载荷沿两侧紧固件均匀传递到安装基础，减少单侧弯矩。圆柱端部采用圆角过渡，能够避免与被接触件发生棱角磕碰，也能在轻微对中偏差下顺利导入接触位置。若用于高频往复场合，可在圆柱外圆增加耐磨衬套，以降低导向面磨损；若用于洁净或低噪声场景，可调整缓冲环材料硬度，使接触过程更柔和。该结构没有复杂侧向外接管路或线缆弯折路径，信号元件可从法兰侧部或上部集中引出，便于在设备内部走线。整体形态规则，建模时可通过旋转、拉伸和圆周阵列完成主要特征，后续修改时只需调整圆柱直径、法兰厚度、环层高度和安装孔分布参数，即可快速适配不同安装空间与行程要求。在选型和结构校核阶段，应先确认被检测件的接触速度、单次冲击能量和单位时间动作频次，再决定缓冲层厚度、金属环材料以及紧固件规格。对于侧向力较大的工况，单纯依靠法兰固定可能不足，需要为圆柱段增加导向支撑；对于接触面对中误差较大的工况，则可适当放大端部圆角或采用弹性接触端，以减少偏心带来的卡滞风险。
