传感器配套卢昂提取器结构设计

　　该提取器属于传感器检测与采样链路中的机械承载执行构件，主要服务于工业现场流体介质取样、工位信号触发联动以及精密检测设备的末端执行环节。在自动化产线里，这类构件常安装在检测工位旁，配合传感单元完成工件到位后的介质提取、位置锁定或信号反馈动作；在实验台架中，它也可作为小型夹持与导向部件，承担探针、采样头的定位支撑功能，避免检测过程中因悬臂晃动造成采样偏差。从受力表现看，构件整体采用分叉式托架布局，两支承臂向外延展形成环抱式安装空间，中部预留的主通孔用于穿装主轴或导向杆，臂身分布的多个小孔分别承担紧固、定位与减重作用。这种布局并非单纯追求外观规整，而是在有限包络空间内同时满足三个约束：一是让传感器安装面与执行端保持固定同轴度，

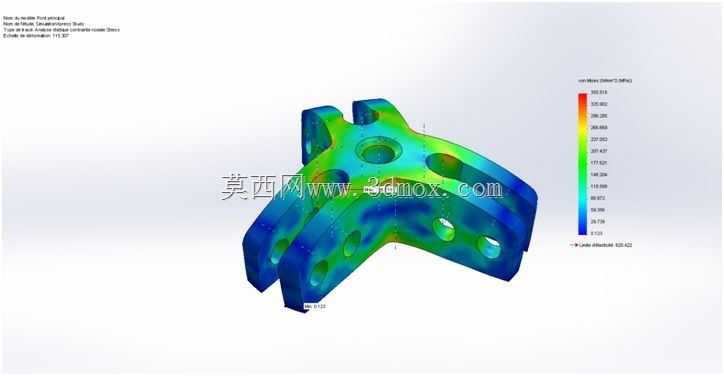

　　二是为紧固件留出足够扳手操作空间，三是在反复加载工况下降低臂根处的应力集中。建模过程中先以安装接口为基准反推主体轮廓，再对臂身过渡区域做圆弧加厚处理。从仿真云图可以看出，高应力区主要集中在中部孔周与两支承臂的连接根部，设计时通过增大过渡圆角、调整孔边壁厚，使应力沿臂长方向逐步扩散，避免局部突变。构件外缘没有采用尖锐直角，而是连续曲面过渡，既减少加工时的刀具清根难度，也能降低装配过程中划伤线缆或密封件的风险。外形尺寸方面，该件以中部主孔为定位中心，两支承臂对称展开，安装孔位按标准节距布置，可直接适配常见传感器支架与导向轴系。安装边界上，构件下方需预留紧固件沉入空间，侧面要避开相邻管线与护罩，上端面则保留与检测头或压块贴合的平整区域。

　　实际选型时，需重点核对主孔与轴的配合公差、各小孔相对基准面的位置度，以及臂身张开宽度是否覆盖被提取工件的外径。若用于潮湿或腐蚀环境，还可在该结构基础上更换材料并增加表面处理，而不必改动整体安装接口。对于结构设计人员而言，这类零件的价值不在于复杂曲面，而在于在紧凑空间内平衡刚度、质量与装配可达性；对于设备维护人员，其对称式孔位与清晰的受力路径也便于快速判损与更换。整体建模保留了真实的倒角、孔深与壁厚变化，能够直接用于干涉检查、装配模拟与工况校核，也可作为类似传感器夹持提取构件的设计参考。
