追觅V10手持吸尘器过滤端盖结构

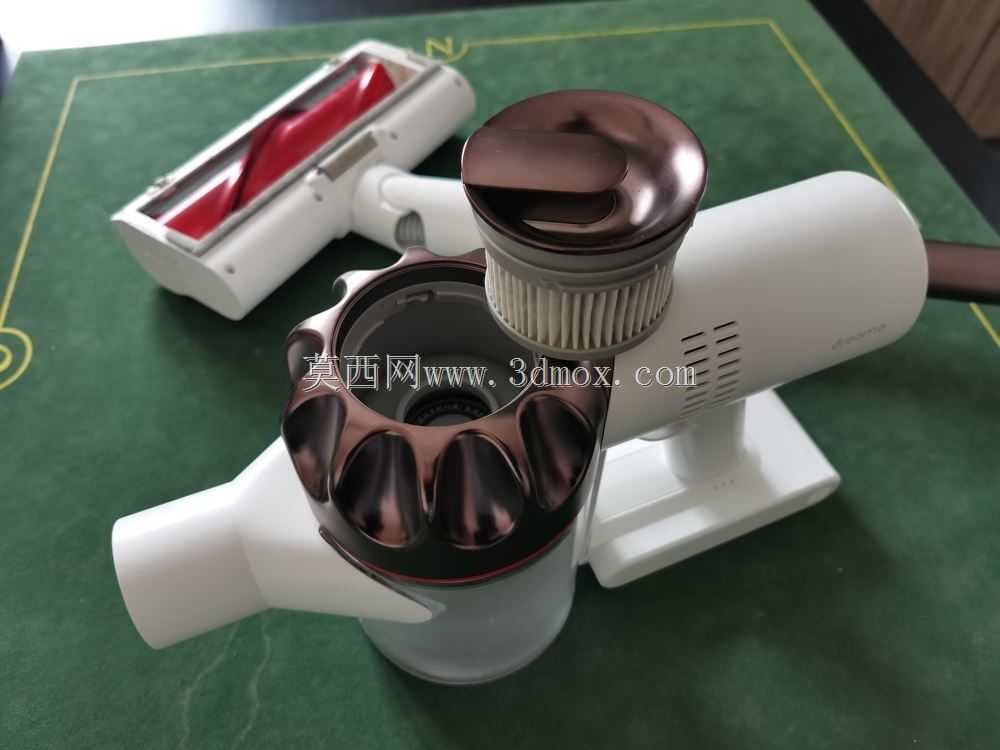

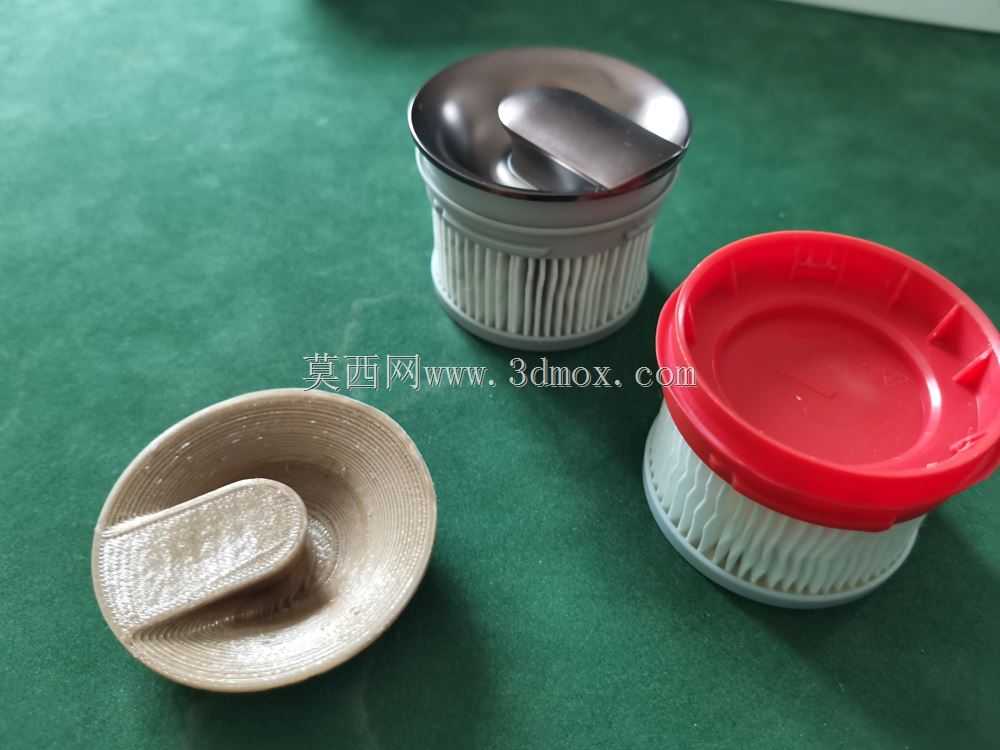

　　手持无线吸尘器的尘气分离段，过滤端盖是直接决定滤芯定位可靠性与密封有效性的末端零件。这类零件处在尘杯与HEPA滤芯的衔接位置，日常拆装频次高，既要承受滤芯压紧后的轴向反力，又要在用户反复开合、倾倒尘屑过程中保持卡扣不松脱、唇边不卷边。追觅V10这一过滤端盖的结构，围绕圆形滤芯端面做了完整的限位与承托设计：外圈环形压边覆盖滤芯密封圈的接触区域，内侧下沉台阶与滤芯端盖轮廓贴合，使滤芯装入后不会在径向产生窜动；顶部凸起的拨片或提手结构，则为用户取出滤芯提供施力点，避免直接抓取滤材造成二次污染。

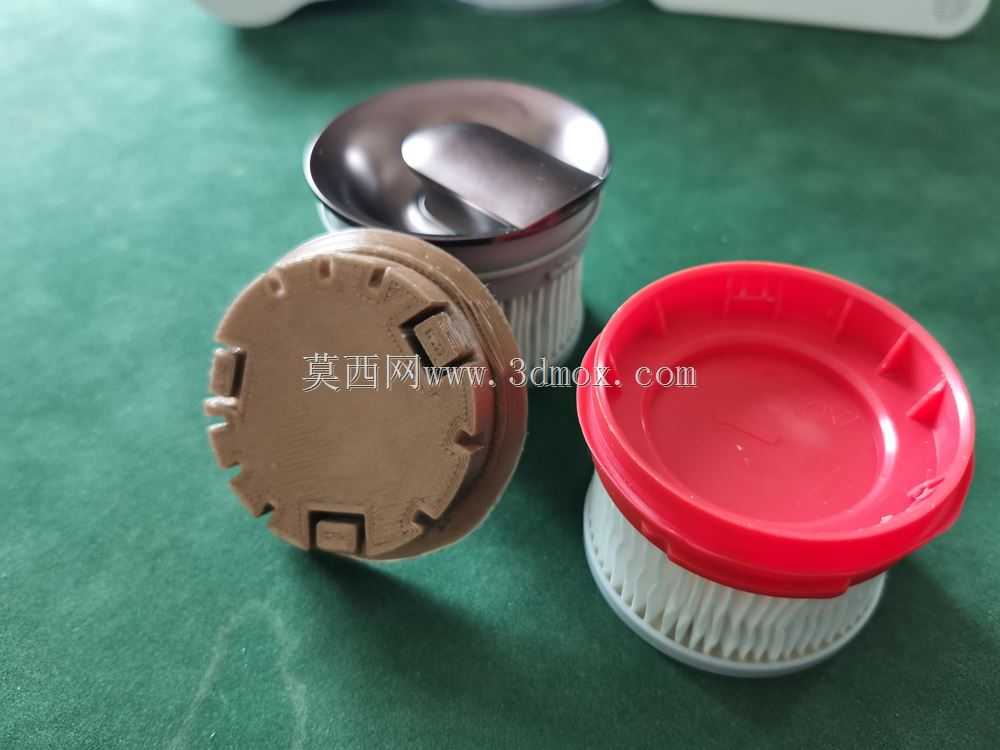

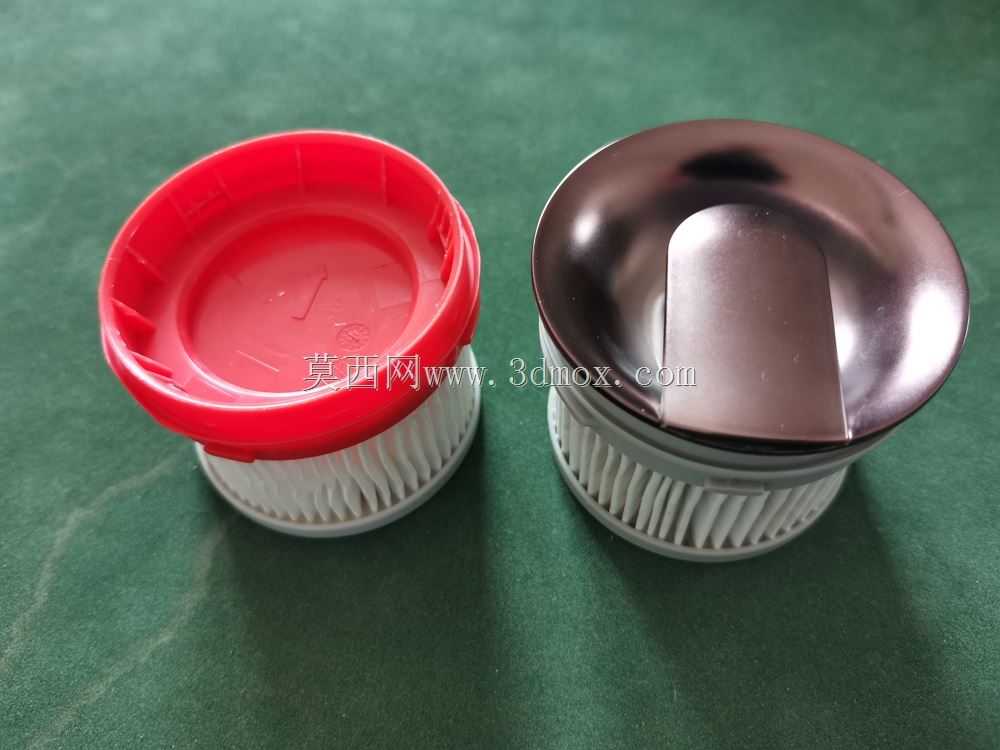

　　从实际使用场景看，手持吸尘器在不同姿态下工作，尘杯内气流方向会随主机倾斜发生变化。过滤端盖不能只承担“盖住”的作用，还要保证压紧后的滤芯在负压抽吸下不被吸偏、不漏风。该端盖外缘与尘杯内壁之间保留了均匀的装配间隙，既便于注塑成型后的脱模，也能容纳长期使用中积累的细微粉尘，避免粉尘卡滞导致拆装困难。红色端盖对应可视的外部操作件，金属质感与浅色端盖则对应不同功能区域，这种色彩区分在装配线上也能起到防错作用，减少不同批次滤芯混装的概率。

　　结构设计上，端盖主体采用薄壁回转体形式，壁厚沿径向保持相对均匀，以控制注塑收缩造成的翘曲。环形压边下方设置连续或间断的定位筋，筋条高度与滤芯塑料端盖的凹槽匹配，装配时通过轻微过盈实现预定位，再由尘杯卡扣提供最终锁紧力。顶部提手与端盖本体的连接处做了圆角过渡，将用户提拉时的应力分散到更大区域，避免薄壁根部在反复受力后出现发白或断裂。对于需要与密封圈配合的端面，平面度要求较高，建模时需控制拔模方向与加强筋布局，防止筋位收缩在密封面上形成缩痕。

　　安装边界方面，该端盖的外径受尘杯内径约束，内部下沉深度需与滤芯端部高度匹配；轴向压紧量过小会导致密封不严、整机吸力下降，压紧量过大则会增加用户拆装力，并加速密封圈永久变形。滤芯下方的褶皱滤材具有一定压缩量，端盖台阶高度需要把这部分公差纳入考虑，使密封圈在滤芯寿命周期内始终保持稳定压缩率。端盖外缘与尘杯卡扣的配合位置决定了旋转或按压行程，设计时需预留足够的导向斜面，让用户在盲操作状态下也能顺利装回。

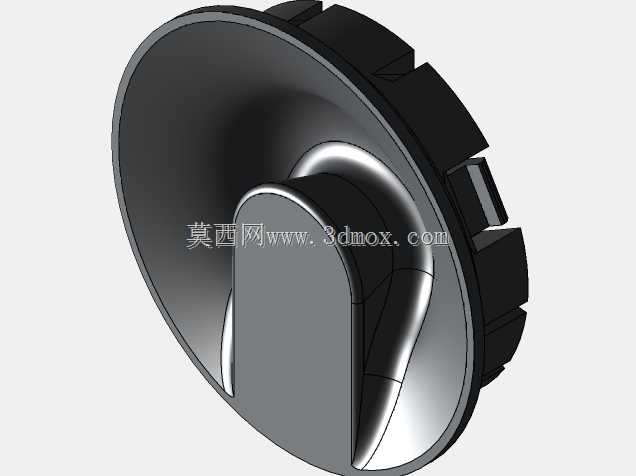

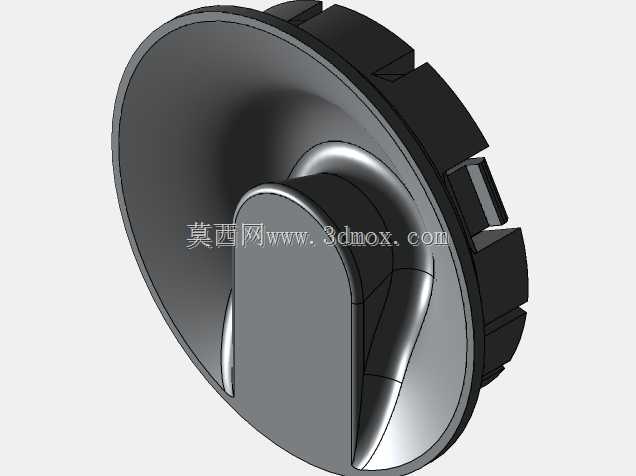

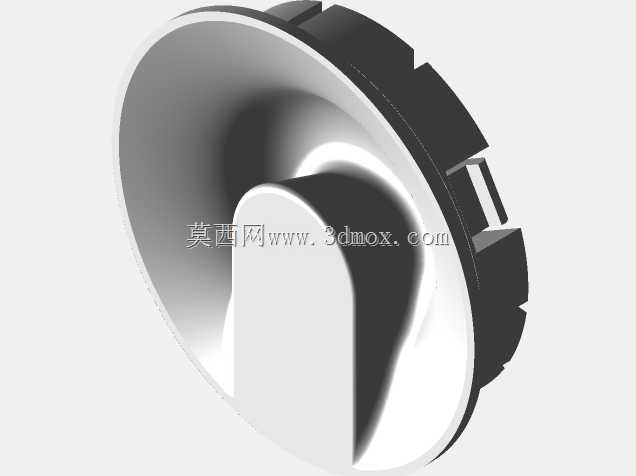

　　在三维建模过程中，这类零件不能只画外观曲面。需要同步建立滤芯、尘杯、密封圈以及附近机身壳体的简化装配，检查端盖在完全闭合、半开启、取出滤芯三种状态下的空间关系。尤其要核对提手凸起与机身外壳、电池包或手柄区域是否存在干涉，以及用户手指抓取提手时是否有足够操作空间。对于滤材这种非刚性部件，还要在装配中评估其受压后的变形趋势，避免端盖筋条直接顶破滤纸或造成局部密封失效。

　　从设备选型与维修替换角度看，过滤端盖属于易损外观件与功能件的结合体。跌落时，端盖边缘最先接触地面，因此外缘需要有一定壁厚和圆角来吸收冲击；长期受紫外线、汗液和清洁剂影响，材料还需具备耐疲劳和耐化学腐蚀性能。结构工程师在完成数模时，通常会在卡扣根部、提手连接处和密封面背面预留加强筋，但筋条不能过厚，否则表面缩痕会影响外观与密封平面度。通过将端盖、滤芯和尘杯作为一个子系统进行校核，可以更真实地还原手持吸尘器在吸尘、倒尘、清洗和重装过程中的受力状态，使最终模型不仅具备外观展示价值，也能直接服务于结构验证、模具开发和配件替换设计。
