塑料线缆固定卡扣结构设计

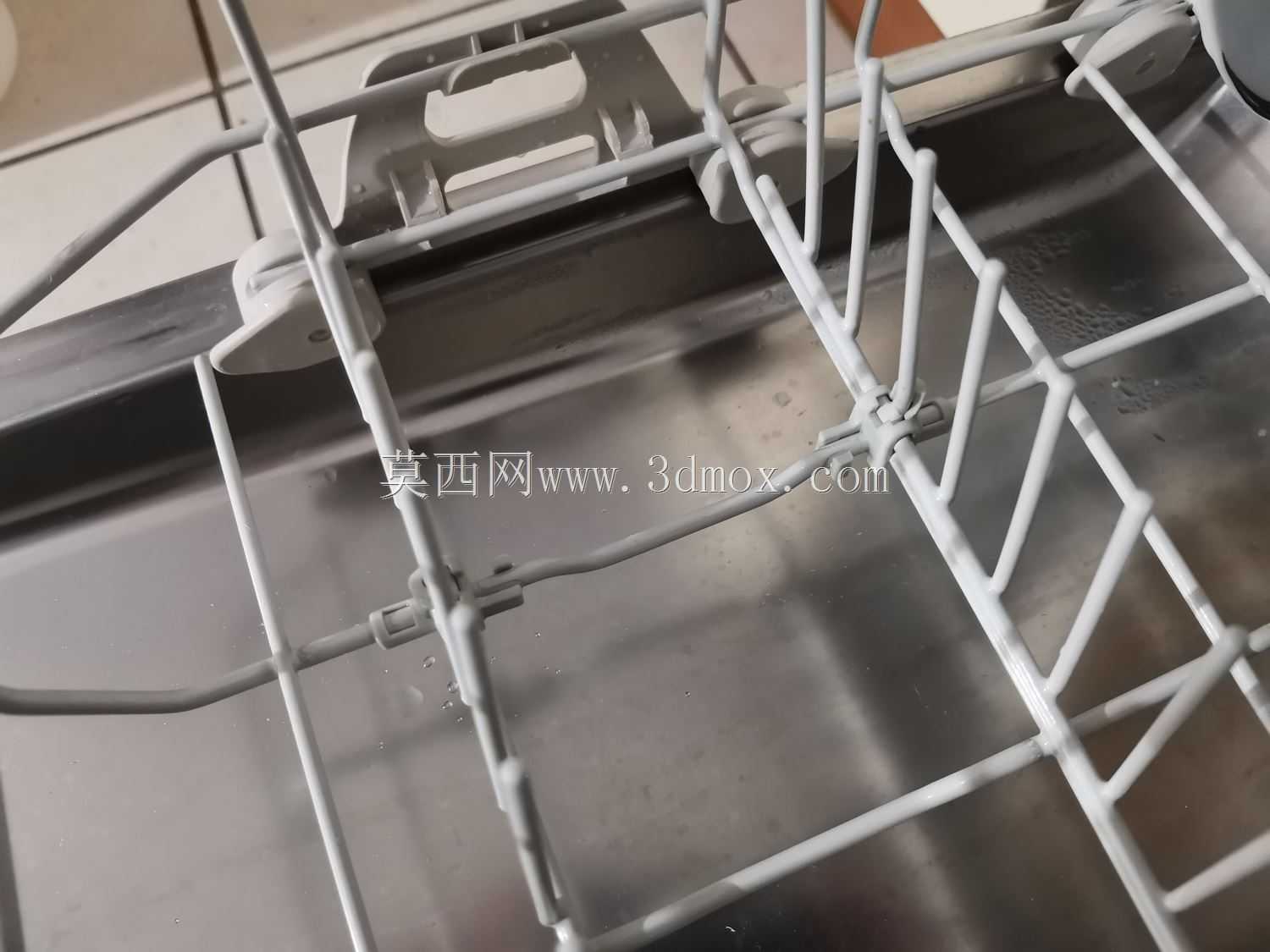

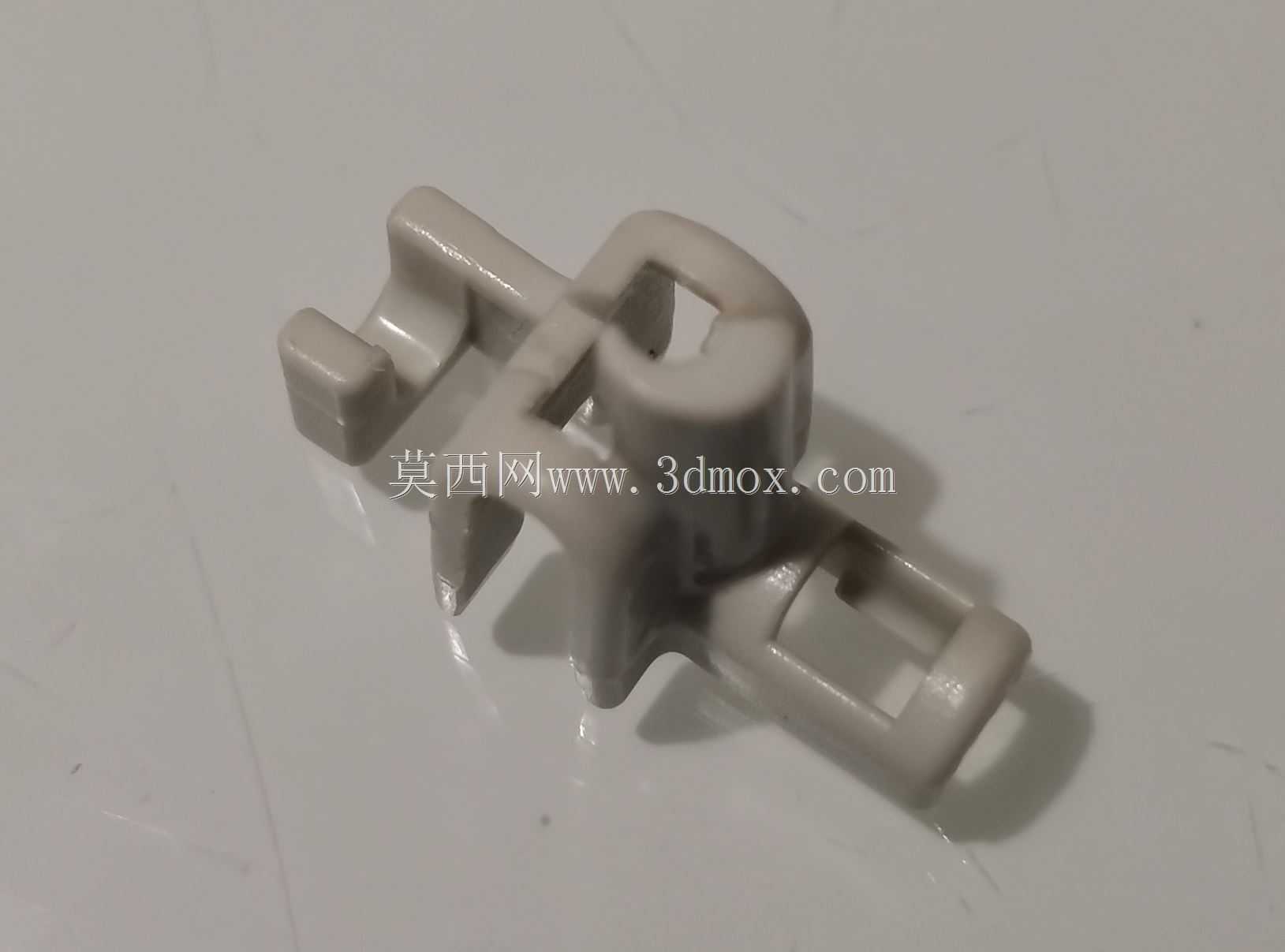

　　该塑料卡扣属于典型的卡接式线缆固定件，整体采用一体化注塑成型思路，没有额外金属嵌件或装配零件，适合在批量设备内部完成线束走向约束。从结构上看，件体同时集成了基座卡接端、中部限位筋和上方束线开口，三个功能区在同一实体上连续过渡，避免了多件装配带来的累积公差。中部的十字交叉筋位并非装饰结构，而是承担注塑后的抗扭刚度：当卡扣单侧受力时，筋位能够把局部弯矩分散到两侧支腿，降低薄壁区域在低温环境下的脆断风险。上方开口的C形束线位预留了一定弹性变形量，线缆压入后开口两侧的唇边会产生回弹，把线束约束在槽内；槽底圆弧与常见圆形线束外径匹配，不会出现尖锐棱边割伤绝缘层的问题。端部带孔的支腿用于与钣金孔或型材卡槽配合，

　　插入时两侧导向斜面先接触安装孔边缘，随着按压力增大，支腿向内收拢，越过孔位后弹开，形成轴向限位。这种固定方式不需要螺丝、扎带或工具，在控制柜、家电内部、汽车门板线束以及自动化设备走线槽附近都很常见。实际选型时，需要重点核对三个边界尺寸：一是安装孔或卡槽的孔径与板厚，直接决定支腿插入后的保持力；二是束线槽内径与目标线束外径的匹配关系，过松会导致线束晃动产生异响，过紧则会压伤绝缘层甚至增加装配难度；三是卡扣总高与周边元器件的安全间隙，尤其是在运动部件附近，要保证线束固定后不会与拖链、风扇或传动带发生干涉。设计这类件时，壁厚通常保持均匀，避免局部缩痕；转角处采用圆角过渡，既改善塑料熔体填充路径，也能减少应力集中。

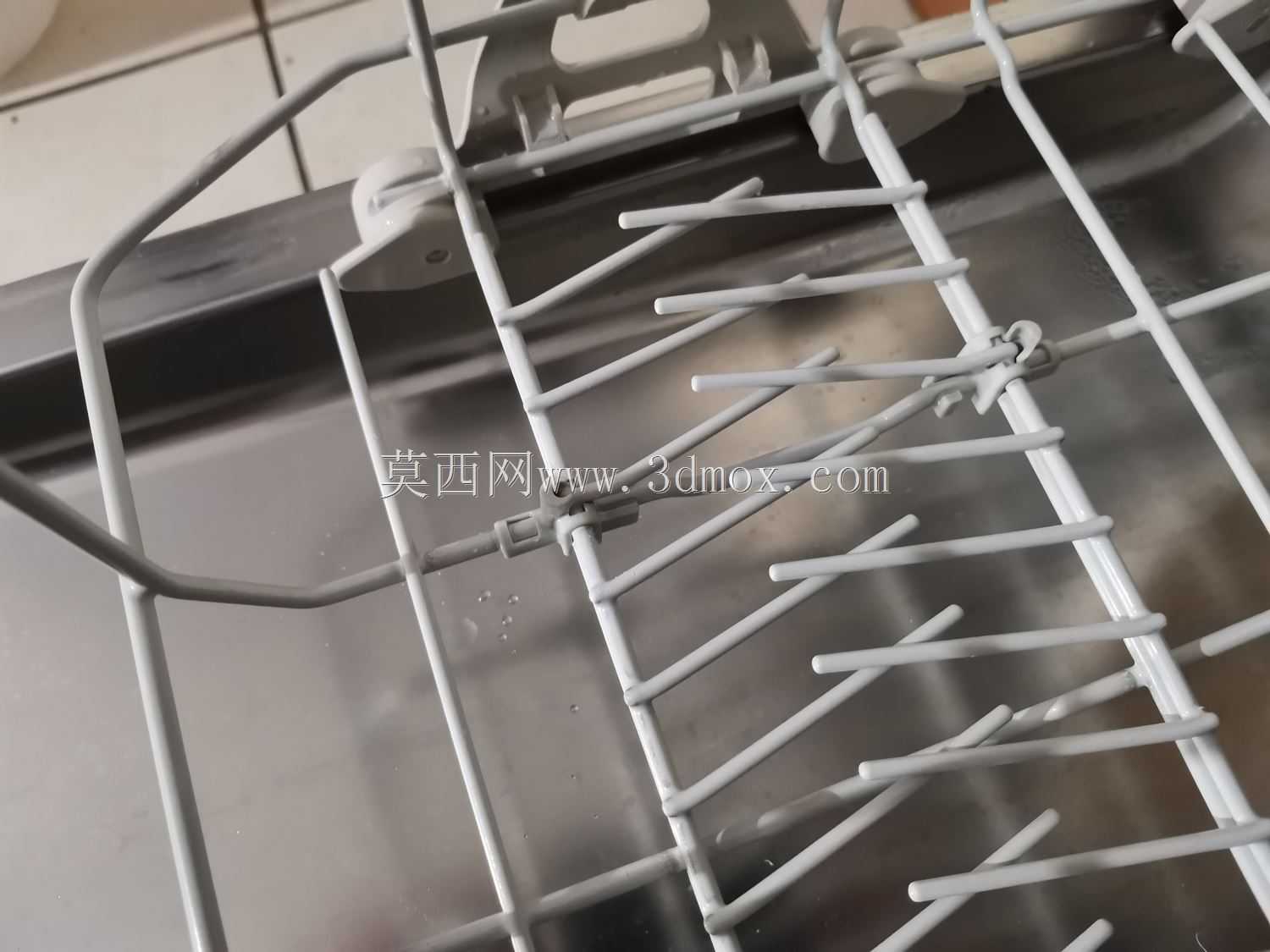

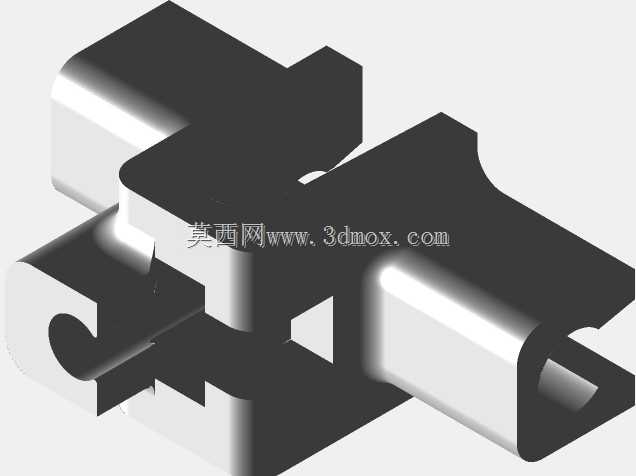

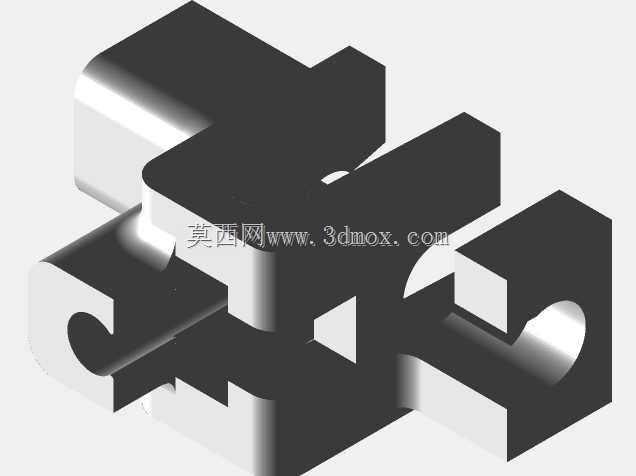

　　开口端部的倒角不仅方便线缆压入，也能在维修拆卸时减少对绝缘皮的刮擦。支腿根部往往是受力最薄弱的位置，因此会适当增加根部圆角并控制脱模斜度，保证顶出时不产生白痕或裂纹。从使用场景看，这类卡扣虽然单件体积很小，但在整机布线中直接决定线束排布是否整齐、长期振动后是否松脱。设备运行中的持续振动会反复考验卡接保持力，因此结构上不能只追求装配省力，还要平衡插入力与拔出力：插入力过低，运输或振动中容易脱落；拔出力过高，售后维修拆换时又可能损坏卡扣或钣金漆面。建模时需要把卡接变形过程纳入考虑，不能仅按静止几何形状处理。支腿的悬空长度、厚度和材料弹性模量共同决定变形量，若变形超过材料许用应变，装配时就会直接断裂。中部的镂空区域一方面节省材料、

　　减轻重量，另一方面为注塑冷却提供更均匀的截面，减少厚壁区收缩。对于需要在狭窄空间内操作的工位，卡扣外形还应具备防错特征：端部不对称形状或明显的按压面，可以让工人凭手感判断安装方向，降低反装概率。在整车或机柜线束布置中，这类卡扣常按一定间距分布，把主干线束贴附在钣金或框架表面，避免线束悬空摆动。若靠近高温区域，还需要结合材料耐温等级重新评估，普通塑料件在持续受热后会出现弹性下降，卡接力随之衰减。若用于潮湿或有化学介质的环境，则要关注材料耐老化和耐腐蚀性能。该模型把卡接、束线、限位三个动作集中在一个小件上，体现的是小零件在装配效率和长期可靠性之间的折中：结构不复杂，但每一处斜面、圆角、筋位和开口尺寸都直接影响现场装配手感与后续维护成本。
