复古咖啡赛车摩托结构设计

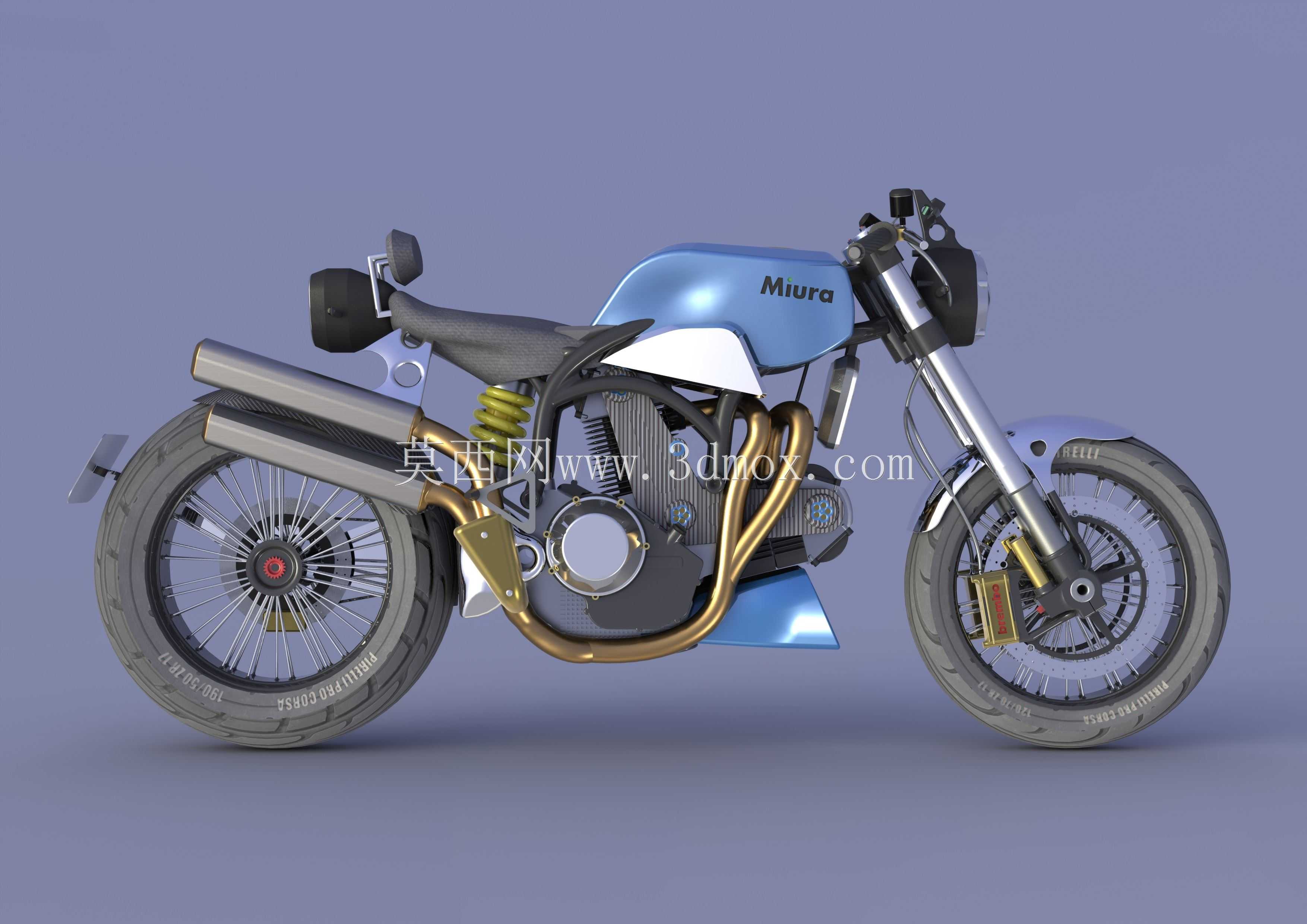

　　该作品呈现的是一台以钢管编织车架为核心的复古咖啡赛车，重点不在外观渲染，而在整车硬点、动力包络、行走系统和排气走向的空间协调。模型中发动机采用L型双缸布局，缸体前倾，缸头散热片、离合器侧盖、正时观察盖和曲轴箱分模面均有体现，适合用于摩托车总布置校核、改装方案讨论以及教学演示。

　　从实际用途看，这类车型面向街道骑行与轻量化定制改装，强调低车把、狭长油箱和驼峰式尾部形成的骑姿。建模时把发动机作为车架受力中心，前主车架沿缸头两侧向上收拢，后摇臂枢轴尽量靠近变速箱输出轴，以缩短传动链长度并改善加速时的姿态控制。前悬挂为正置前叉，轮轴中心、下联板和转向柱轴线形成明确的拖距关系；后悬挂采用双枪弹簧减震，安装点位于车架尾部与后摇臂之间，可通过调整安装角度改变渐进感。

　　外形边界方面，整车长度主要由前轮前缘至后轮后缘决定，宽度受车把、发动机侧盖和排气管约束，高度则由座垫、油箱脊线和后视镜共同控制。前挡泥板贴近轮胎但保留跳动间隙，轮胎花纹、辐条孔位和轮毂中心轴承区均按装配关系表达。双出排气管从缸头前段向下绕行，经发动机下方汇合后沿车身右侧延伸，既避开了悬挂运动包络，也为脚蹬和换挡杆留出操作空间。

　　设计思路上，钢管车架的弯折半径、焊缝节点和安装耳片需要同时满足刚度、装配和维修要求。油箱下表面必须避开缸头、节气门体和线束，座垫底板下方要容纳电瓶、电器件和尾部线束。前制动盘、卡钳支架与前叉脚的接口位置直接影响刹车力矩传递，后链轮、链条和后摇臂的相对位置则决定张紧调节范围。模型把这些关系集中在同一坐标系内，能够帮助设计者快速检查轮胎转向极限、悬挂压缩干涉、链条直线度以及排气热端与周边件的安全距离。

　　在行业应用中，这类整车数模可用于概念评审、人机分析、零部件外包沟通和改装件开发。对于结构工程师而言，真正有价值的是各系统之间的边界：发动机悬置点决定车架载荷输入，脚踏位置影响骑士重心，转向限位决定最小转弯半径，灯具和仪表支架则需要兼顾振动耐久。该模型没有把摩托车简化成单一外壳，而是保留了车架、动力、行走、排气和覆盖件之间的层次，便于在后续工作中继续细化壁厚、紧固件、公差和材料分区。
