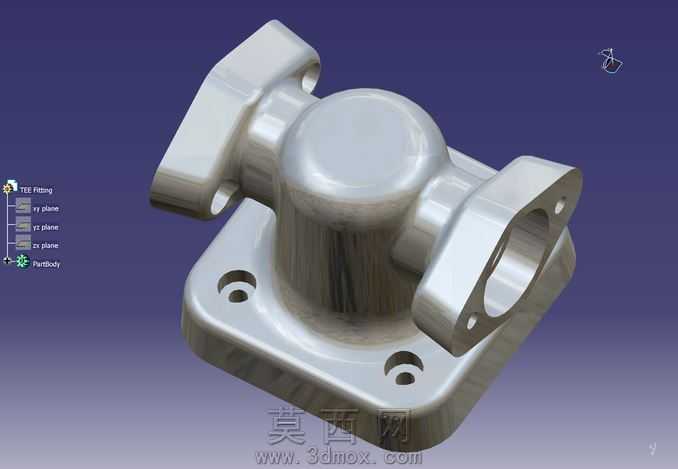

带法兰安装座的金属三通管路接头

该三通接头采用三维参数化建模方式完成整体结构设计，建模过程中先以中心管路交汇点为基准搭建骨架线，确定三个接口的空间朝向与相对位置：底部为方形法兰安装基座，另外两个接口为对称分布的侧向带耳法兰结构，顶部为封闭的圆弧凸台结构。建模阶段优先绘制各接口的截面轮廓草图，通过拉伸、凸台组合命令生成主体毛坯，再对各连接过渡区域做圆角处理，避免应力集中的直角结构，同时在各法兰盘上精准定位安装孔位，通过阵列与孔特征命令完成通孔结构制作，保证孔位的同轴度与位置公差符合装配要求。材质设置选用金属不锈钢材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的哑光金属质感，渲染阶段采用三点布光方案，主光源从斜上方投射突出主体轮廓，辅光源补亮暗部结构细节，背景选用渐变深蓝色调突出金属零件的质感，同时开启环境光遮蔽效果，让结构衔接处的阴影层次更自然，清晰展现各部分的结构形态。设计过程中充分考虑零件的实际装配需求，底部方形法兰的四个安装孔做了沉头处理，可适配内六角螺栓的安装固定，两个侧向法兰的连接耳做了加厚处理，提升接口连接时的结构强度，管路内部的流道做了等径过渡设计，减少流体输送过程中的阻力，整体结构兼顾安装稳定性与流体输送的实用性，各部分壁厚均匀，符合金属零件铸造或机加工的工艺要求，避免出现壁厚突变导致的加工缺陷或应力集中问题，整体建模精度控制在合理公差范围内，可直接用于后续的工程图导出、装配模拟以及加工生产参考。
