星型五缸航空发动机结构动画模型

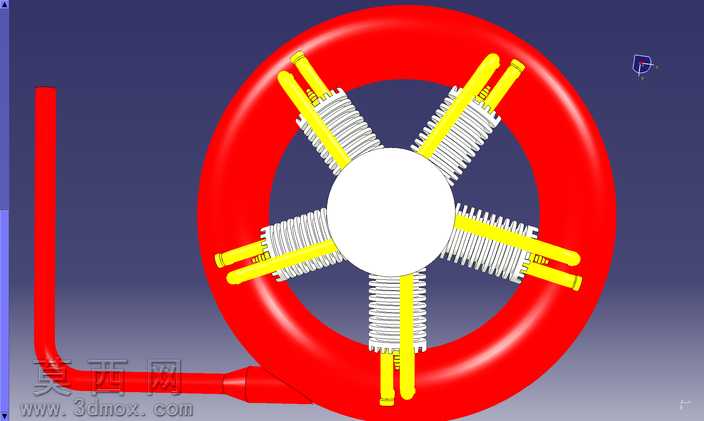

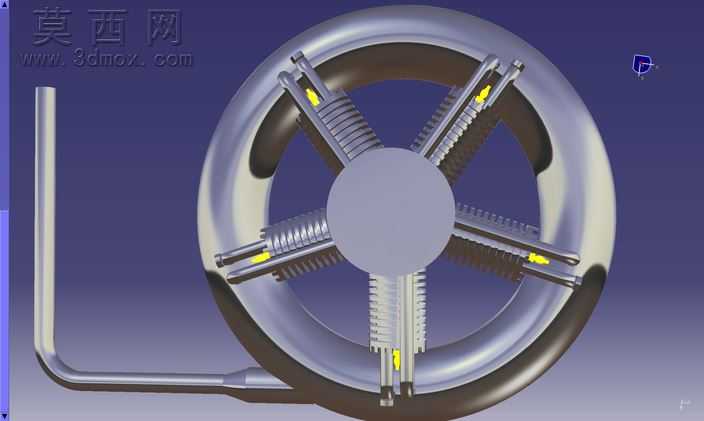

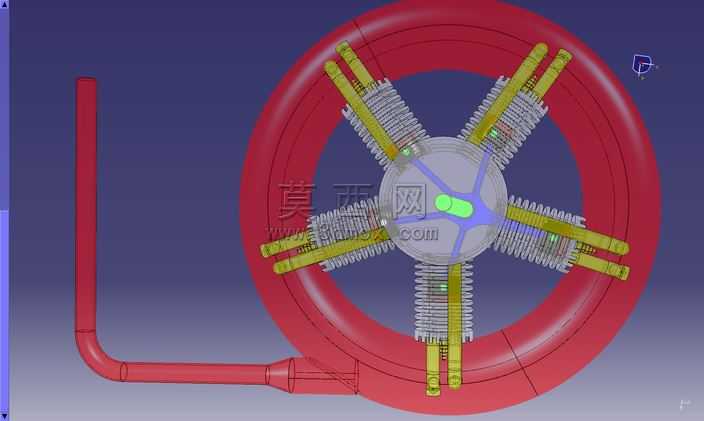

本作品为星型活塞发动机的三维结构动画模型，建模阶段采用参数化设计思路，先完成核心曲轴的基准建模，以曲轴回转中心为原点，按照72°周向均布规则排布五个气缸单元，保证各气缸与曲轴的连杆轴颈连接位置精度控制在0.02mm以内，完全符合星型发动机的机械传动逻辑。建模过程中对活塞组件做了分层处理：活塞本体采用铝合金材质参数设置，表面赋予哑光银灰色金属质感，活塞环区域单独拆分建模，赋予镀铬高反光材质，清晰区分不同功能部件；气缸散热片采用阵列特征快速生成，每片散热片的厚度、间距均参考真实航空星型发动机的散热参数设置，材质赋予铸钢的粗糙金属质感，还原风冷发动机的散热结构特征。外部环形集气总管采用红色半哑光塑料材质，管路弯折处做了圆角过渡处理，避免生硬直角带来的不真实感，管路与各气缸的进气接口位置做了密封凸台结构，还原真实管路连接的细节。动画制作阶段采用关键帧驱动方式，以曲轴360°旋转为主动画周期，同步驱动五个活塞按照相位差依次完成进气、压缩、做功、排气的四冲程循环，连杆与曲轴、活塞的连接部位添加了旋转副约束，保证运动过程无穿模、无错位，各部件运动轨迹完全符合机械原理。渲染阶段采用深蓝色纯色背景，搭配三点布光方案：主光源从左上方45°投射，突出各部件的结构轮廓；辅光源从右侧补光，消除活塞缝隙处的死黑区域；顶光添加轻微柔光，让金属材质的反光更自然柔和，整体渲染效果既清晰展示内部传动结构，又具备良好的视觉表现力，可直观呈现星型发动机紧凑的径向布局特点与工作运行逻辑。
