梁引擎运动机构三维结构设计作品

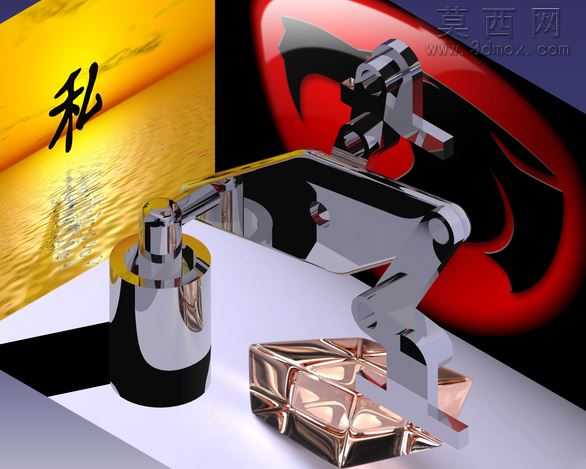

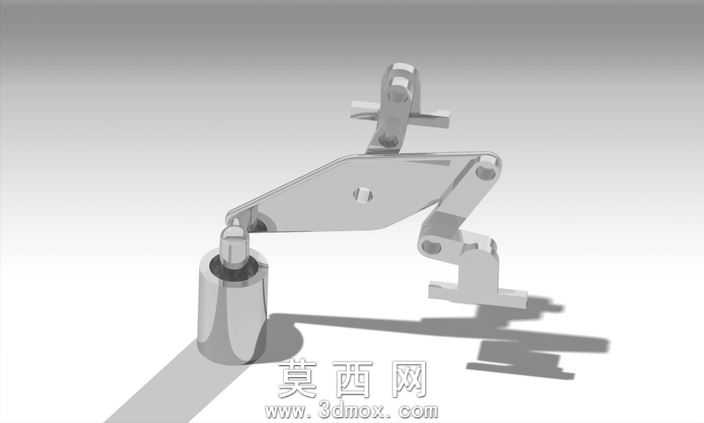

本作品为梁引擎运动机构的三维数字化设计成果，依托三维建模平台完成全参数化结构搭建，完整还原了梁引擎核心运动组件的装配关系与运动逻辑。建模阶段采用自顶向下的设计思路，先搭建整体运动骨架确定各构件的运动行程与铰接点位，再逐一细化每个零件的实体结构，对铰接转轴、摆臂构件、联动基座等核心部件均做了精确的尺寸约束，保证各零件间的装配间隙符合实际机械装配公差要求，不存在干涉错位问题。渲染阶段针对不同构件的材质特性做了精细化的材质参数调试，金属镀铬部件采用高反射率金属材质，调整了粗糙度与环境反射参数，还原出镀铬构件光洁高亮的金属质感；铜质构件调整了金属色泽与漫反射参数，呈现出铜材特有的暖调金属光泽；背景与展示台面搭配了哑光与高反光结合的材质组合，通过三点布光方案突出构件的结构轮廓与材质细节，阴影参数调整柔和自然，既强化了模型的立体感，也避免阴影过重遮挡结构细节。结构设计上完整复现了梁引擎的DMU运动学逻辑，对摆臂的往复摆动、转轴的旋转传动、各铰接点的联动关系都做了运动约束设置，可直观演示引擎机构的完整运动过程，清晰展现动力从输入到各构件联动输出的传动路径，每个铰接位置都设置了合理的运动限位，还原真实机构的运动行程范围，不会出现超行程运动的失真问题。设计过程中重点考量了机构运动的流畅性与结构合理性，对受力较大的铰接部位做了结构强化处理，摆臂构件的截面形态经过优化，在保证结构强度的同时兼顾轻量化设计需求，整体模型结构完整，细节丰富，既可以作为引擎机构运动原理的演示载体，也可为同类引擎机构的结构优化、教学演示提供可靠的三维数字化参考。
