铃木武士车用橡胶垫精准尺寸三维设计

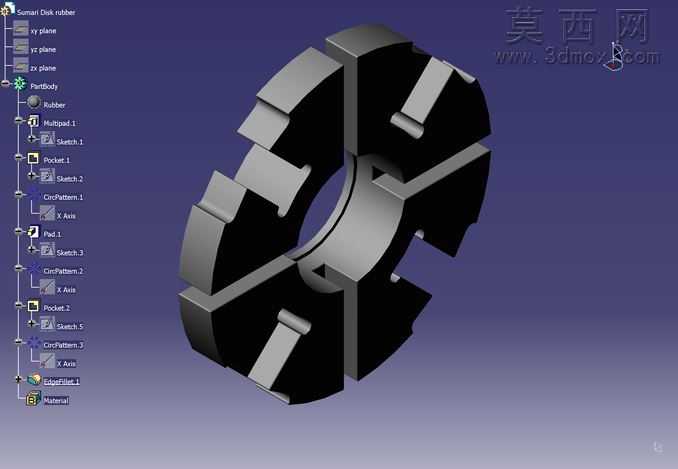

本作品为铃木武士车型配套的橡胶垫三维结构设计，建模阶段依托CATIA V5R19平台完成全参数化构建，全程以实际装车尺寸为核心基准，确保每一处结构特征都匹配实车装配的公差要求。建模初始阶段先完成中心基准轴、基准平面的搭建，以环形基体为核心基础轮廓，通过旋转命令生成橡胶垫的主体环形结构，再针对周向均匀分布的卡接凸块、定位卡槽结构，采用单特征绘制后圆周阵列的方式完成布局，既保证了各卡接结构的角度、尺寸一致性，也为后续尺寸调整预留了参数化修改空间。针对橡胶垫的功能结构，建模时重点还原了周向分布的缓冲缺口、定位销结构，每一处凸台的拔模角度、卡槽的深度尺寸都严格参照实物测量值设定，确保模型能够直接对接后续的装配验证环节。材质设定上，针对橡胶部件的特性，在材质编辑器中调整了漫反射、粗糙度参数，还原丁腈橡胶哑光、略带弹性质感的表面特征，渲染阶段采用柔和的环境光布局，清晰呈现橡胶垫各凹凸结构的轮廓边界，避免阴影过深遮挡关键尺寸特征。结构设计层面，该橡胶垫采用分体式卡接布局，中心通孔适配传动轴的穿过需求，周向的凸块结构用于和周边金属部件卡合固定，预留的缓冲缺口能够在车辆行驶过程中吸收传动系统产生的振动，避免刚性连接带来的部件磨损、异响问题。整个建模过程遵循从整体到局部的设计思路，先敲定主体环形的内外径、厚度核心尺寸，再逐步细化卡接、定位、缓冲的细节结构，每完成一个特征都进行尺寸校验，确保整体模型无几何错误、无破面，所有装配贴合面的平面度、同轴度都满足实际生产的精度要求，可直接用于后续的模具开发、装配干涉验证、有限元受力分析等环节，为该款橡胶垫的生产、改装提供精准的三维数据支撑。
