手持式弯尖去毛刺刮刀工具结构

　　该模型呈现的是一种常见的手持式去毛刺刮刀，主要用于金属切削、钣金、机加工和装配现场中对内孔、交叉孔、外圆棱边及切口位置进行快速修边。实际产线里，这类工具常出现在数控车床下料工位、钳工台、质检返修区以及管路预制现场。工件经过钻削、铣削、锯切或冲压后，孔口和边缘往往残留翻边、飞边和细小切屑，若直接进入装配，容易划伤密封面、破坏配合面，甚至在液压、气动系统中形成颗粒污染源。使用这种弯尖刮刀，可以在不更换大型设备的情况下，由操作人员沿孔口或轮廓轻推旋转，将凸起毛刺逐层刮除，使边缘达到图纸要求的倒角或钝化状态。

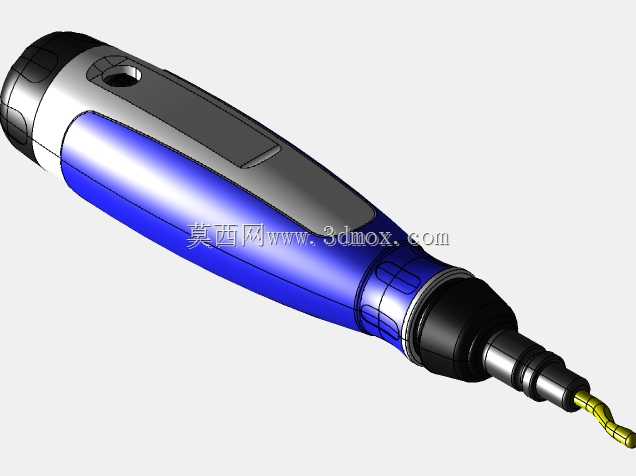

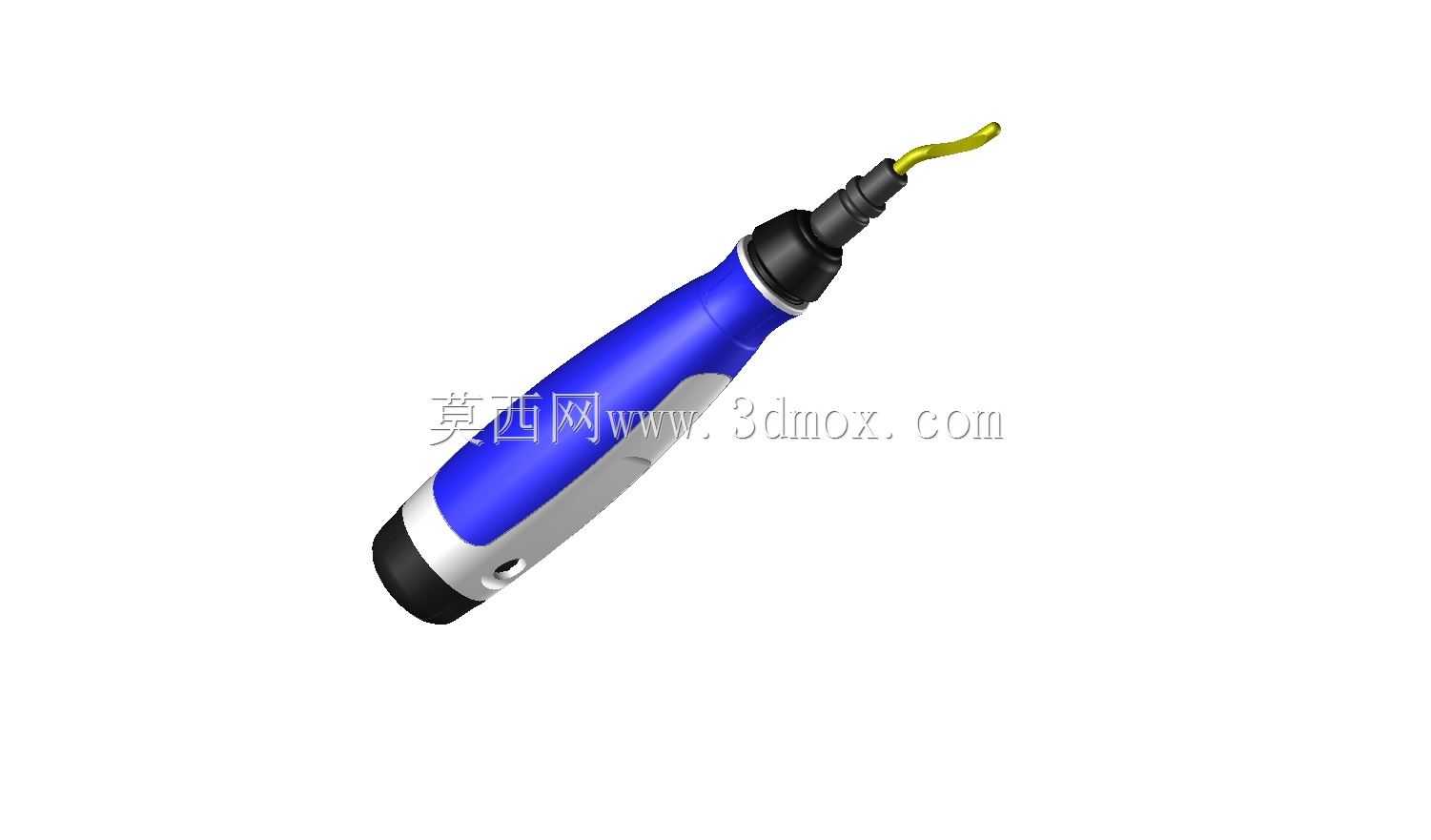

　　从结构上看，模型由握持手柄、前端夹头、锁紧套以及弯曲工作刀头组成。手柄采用符合手持操作的纺锤形轮廓，中段较粗，向尾部和前端逐渐收窄，表面设置有不同材质或颜色的包覆区域，用于提升握持稳定性并减少长时间作业造成的疲劳。前端黑色锥套部分承担刀头夹持与导向功能，刀杆伸出长度较短，能够提高刮削时的刚性，避免细长刀杆在接触硬材料时产生抖动。弯曲刀头是该工具的关键特征，其尖端偏离手柄轴线，便于进入直头工具难以到达的背部孔口、交叉孔交汇处以及带遮挡的内腔边缘。

　　设计思路上，这类工具并不追求大切削量，而是强调可控的微量去除。刀头与手柄之间通常采用快换或夹紧结构，使磨损后的刀片能够快速替换；手柄内部可预留空间存放备用刀头，减少现场寻找辅具的时间。模型中手柄尾部为封闭圆弧，没有突出挂环，适合在台面上平放取用；侧面可见的小孔或凹位可用于定位、排气或装配销钉，具体取决于内部刀头夹持形式。前端锥套与蓝色手柄之间形成明显分区，既有利于装配时区分旋转锁紧部位，也能在视觉上提示操作人员手部应避开的刀杆运动区域。

　　在尺寸与安装边界方面，该工具属于单手操作器具，整体长度控制在普通钳工手握持范围内，直径最大处位于手柄中部，能够被手掌完全包裹。由于不需要固定到机床上，它没有安装基面、螺栓孔或定位销，边界条件主要来自人工操作空间：在伸入深孔时，需要考虑手柄外径与孔口之间的避让距离；在处理狭窄腔体时，弯曲刀头的转向半径决定了可到达的最深位置；在处理薄板或软材料时，应控制进给压力，避免刃口咬入过多而形成二次凹坑。对于自动化程度较高的产线，该工具仍可作为返修和抽检环节的补充手段，尤其适合批量不大、孔位方向多变或夹具遮挡严重的工况。

　　从建模角度看，该类零件适合通过旋转曲面构建手柄主体，再对包覆区域进行分割和圆角处理；前端夹头可采用锥面与圆柱组合表达，弯尖刀头则需要通过样条曲线控制过渡曲率，以保证刃口方向与手柄轴线之间的角度关系。模型中各段分色清晰，能够直接用于爆炸图、装配示意或操作说明书插图。对结构工程师而言，关注重点不在复杂传动，而在人机握持、刀头可达性、夹持可靠性以及刃口更换便利性这几个现场因素之间取得平衡。
