工业夹持式三爪胎杆精密结构设计

　　在常规机械加工与自动化装配工位里，这类三爪式胎杆常被用于轴套类、小型回转件的定心装夹，也可集成在检测台、半自动装配线或专用工装的末端，承担工件定位、夹持与随动支撑的作用。它的核心价值在于用紧凑的柱式本体完成稳定的径向收拢动作，使被夹持工件在加工、检测或转运过程中保持较高同轴度，减少因装夹偏移带来的尺寸误差。

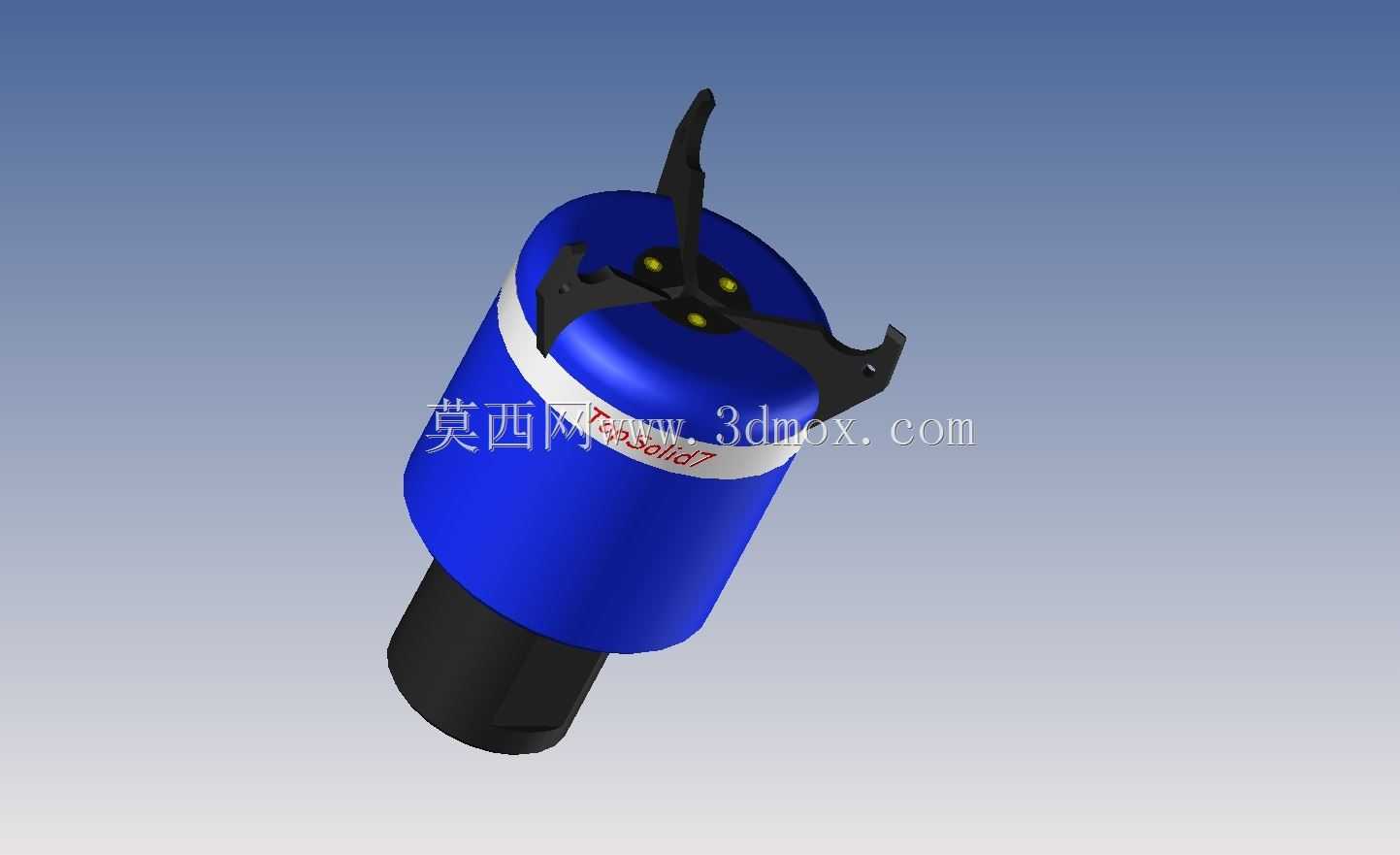

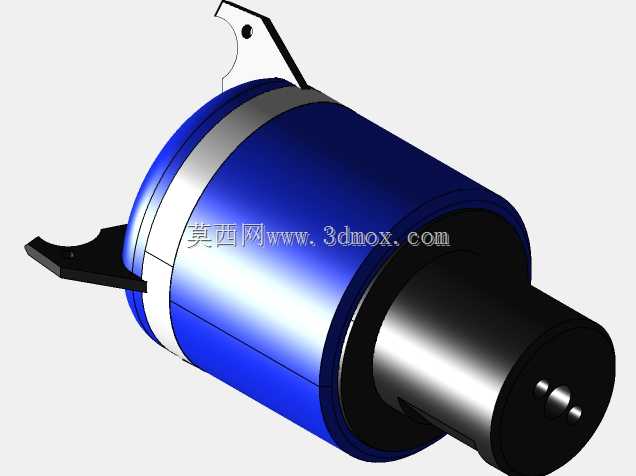

　　从结构上看，该件采用圆柱主体加下端连接柄的布局，上部布置三组可同步动作的爪指。蓝色主体部分可作为壳体或握持安装段，内部容纳驱动、连杆或弹性复位元件；黑色下柄则用于与外部转轴、气缸、电主轴或工装基座连接。三爪沿圆周均布，在夹持时能够自动适应一定直径范围内的圆形工件外圆，也可针对内孔场景反向撑紧，具体取决于爪指型面与内部驱动方向。

　　设计这类胎杆时，首先要确定的是夹持范围与定心精度。爪尖的圆弧面、倒角和开合行程直接决定可夹持工件的直径区间，若行程过大，爪指悬臂长度会增加，刚性下降；行程过小，则适配范围受限。实际建模时需要把爪指在完全张开、完全闭合以及常用工作位置分别摆出，检查相邻爪指之间是否干涉，同时确认爪指根部与壳体槽口的间隙是否满足运动要求。三组爪指的同步性通常由内部斜楔、锥套或盘形凸轮保证，相关配合面需要在三维中预留合理间隙，避免因加工误差造成卡滞。

　　外形尺寸方面，这类柱式胎杆的外径应控制在安装空间允许的范围内，尤其在多工位并列布置时，相邻胎杆之间要留出工件取放和机械手进出的空间。下端连接柄的直径、长度和配合公差是安装边界的关键，它决定胎杆装入支座后的悬伸长度。悬伸过长会放大夹持端跳动，影响加工或检测稳定性；悬伸过短则可能与工作台面、压块或管路发生干涉。若连接柄需要传递扭矩，还应在模型中体现键槽、扁位或紧定螺钉平面，避免仅靠光轴摩擦传力。

　　上部爪指的高度同样需要结合工件形态考虑。对于短套类零件，爪指有效夹持高度不宜超过工件高度过多，否则会妨碍刀具或检测探头接近；对于细长轴类工件，则可适当增加夹持接触长度，以降低倾覆力矩。爪尖材料通常需要更高硬度和耐磨性，而壳体可采用表面处理后的钢材或铝合金，因此在结构设计中可将爪指做成可更换件，通过螺钉或销轴固定在驱动滑座上。这样在长期使用后，只需更换磨损爪指，不必报废整个胎杆。

　　从功能特性上看，三爪同步结构比单指或两指夹持更适合回转体定心。它能够在工件进入后自动找正中心，降低上料时对定位精度的要求。若在自动化产线中使用，胎杆下部可连接回转气缸或电机，使夹持后的工件完成旋转检测、圆周涂胶、角度装配等动作；若用于机加工工装，则可配合拉紧机构实现快速锁紧。模型中壳体外侧的环带、台阶和端部小孔，都可以作为密封、限位或安装传感器的位置，例如在爪指附近增加到位检测片，用于判断工件是否夹持到位。

　　建模过程中，圆周阵列是提高结构一致性的常用方法，但不能只阵列外形而忽略运动逻辑。三爪的导向槽、销孔、驱动斜面和复位弹簧位置必须保持相同相位关系，否则装配后会出现松紧不一。对爪指根部圆角也要给予足够重视，尖角槽在反复开合时容易形成应力集中，尤其在弹簧力或气动压力较大的工况下，根部断裂是常见失效形式。通过在三维中剖切检查壁厚，可以提前发现壳体过薄、螺钉孔与内腔过近等问题。

　　安装边界还包括驱动接口。若胎杆由气动拉杆驱动，下端中心需要预留通孔或内螺纹，用于连接拉杆；若采用手动旋紧，则上部可设置锁紧螺母或滚花环。该模型呈现的封闭柱体与外露三爪形式，更接近模块化装夹组件，因此在整机布局时应把驱动源、胎杆和工件作为一个运动单元校核。工件被夹持后，其最大外圆、最高端面和最下端避让距离都应纳入干涉检查，尤其在胎杆旋转或升降时，要确认不会与周围护罩、料道和喷嘴碰撞。

　　在实际选型或二次设计中，还需要根据负载确定爪指接触形式。光面圆弧适合已加工表面，可减少夹痕；带齿或带滚花的接触面适合毛坯件或需要较大摩擦力的场合，但会牺牲一定表面质量。若工件为薄壁件，夹持力不能过大，应通过增大接触面积或在爪面镶嵌软质材料来分散压力。这些细节虽然不一定全部体现在外观模型上，但决定了胎杆能否在现场长期稳定运行。

　　整体而言，该胎杆结构紧凑、动作路径清晰，适合作为小型回转件装夹系统的核心执行件。围绕三爪同步定心、下部连接接口、爪指可更换性和安装空间边界进行细化后，可直接用于工装方案评审、自动化设备布局或非标机构设计参考。
