立式圆形振动分级筛分设备结构设计

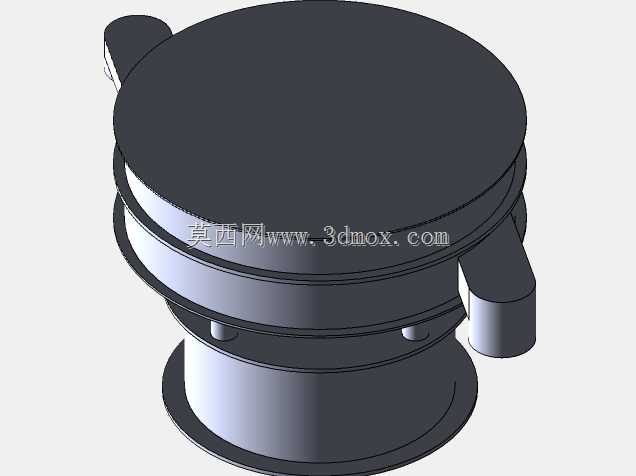

　　该立式圆形筛分设备主要面向粉体、颗粒物料的粒度分级、除杂作业场景，在食品加工、化工原料制备、医药粉体生产、建材粉料分选等产线中均有广泛应用，可完成不同粒径物料的连续分级，也可去除物料中混入的大颗粒杂质或细粉异物，保障后续工序的物料粒度一致性。从结构设计来看，整机采用立式堆叠布局，下部为设备安装基座，可通过法兰连接或支脚固定在产线支架或地面平台，安装时需预留足够的周边操作空间，方便日常检查筛网张紧状态、清理筛面残留物料，基座上方为激振单元安装腔，内置的激振组件可产生复合方向的振动作用力，带动上部筛体做规律的旋振运动，让筛面上的物料按照设定轨迹做均匀的扩散运动，避免物料局部堆积堵网。上部筛体为多层堆叠结构，

　　可根据实际筛分需求配置不同目数的筛网，实现单台设备同时完成2-4种不同粒度物料的分级出料，侧部设置的多个出料溜槽分别对应不同筛分层的物料出口，可直接对接产线的物料输送管道或集料容器，减少物料转运的中间环节。顶部采用密封式上盖设计，配套快拆式锁紧结构，既可以避免筛分过程中轻质粉体飞扬造成的物料损耗与车间粉尘污染，也能在更换筛网、清理设备时快速拆卸上盖，降低设备维护的操作难度。设计过程中重点考量了筛体的刚度匹配，筛框采用卷圆焊接成型后做整体机加工，保证各层筛框的配合面平整度，避免运行过程中出现漏粉、夹料问题；侧部突出的结构为出料口的延伸导向段，设计时控制了出料口的倾斜角度，保证筛分后的物料可以依靠自重顺利流出，

　　不会在出料位置出现积料堵料问题。整机的安装边界需注意，基座底部的固定孔位采用圆周均布设计，安装时要保证设备整体处于水平状态，避免因安装倾斜导致物料在筛面偏流，影响最终的筛分精度与处理效率；设备运行时的振动传递路径经过优化，基座位置可配套加装减震垫，减少振动对周边配套设备的影响，适配多数工业产线的安装工况要求。
