单体竞赛帆船浮体与稳向板结构

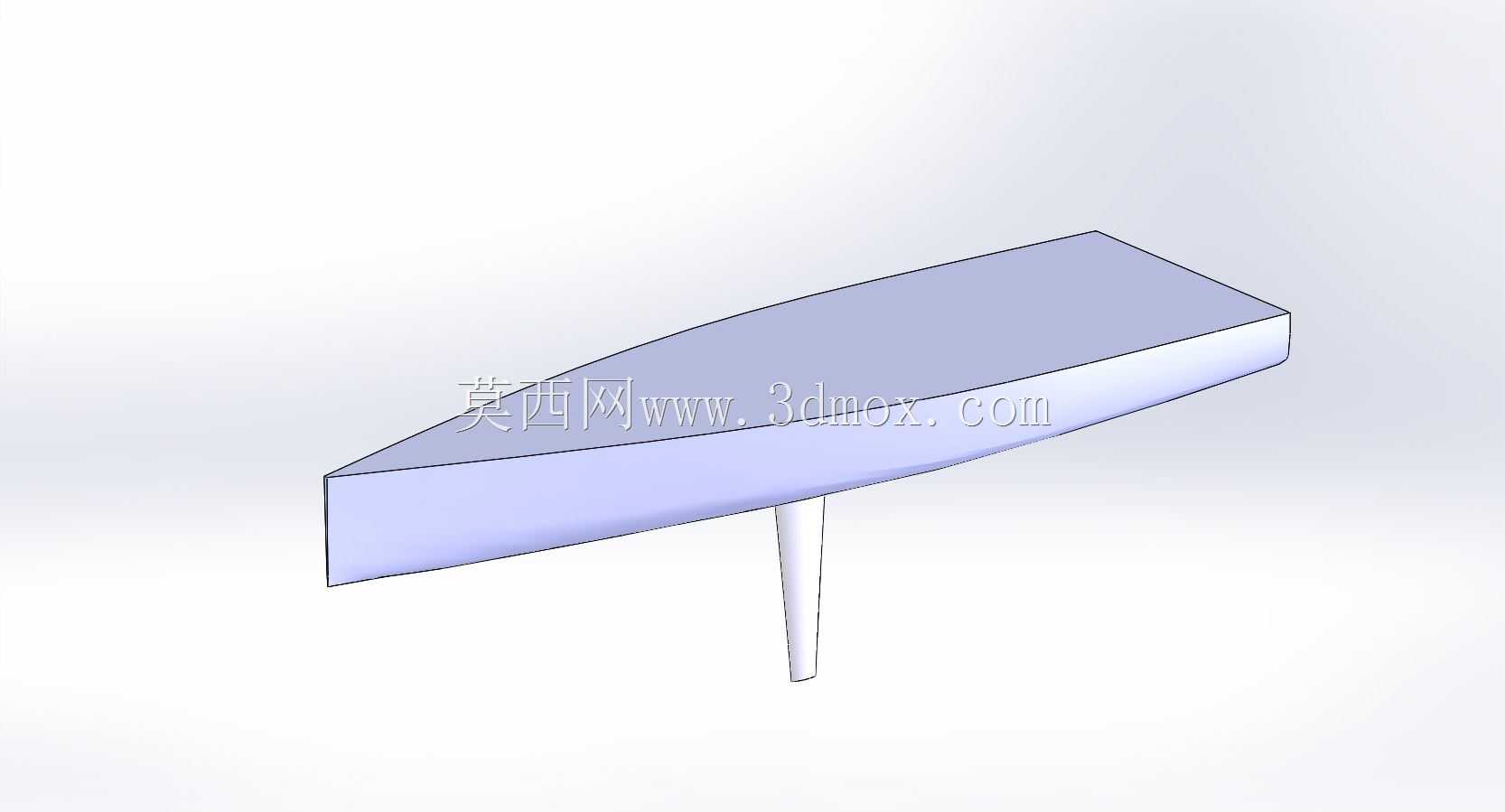

　　该模型呈现的是单体帆船的基础水动力承载部分，主体由狭长船体和单片下垂稳向板构成，适合用于帆船原理展示、初级船体方案推敲、教学演示以及小型遥控帆船的结构参考。实际使用中，船体部分承担人员、帆具、配重和控制系统的安装空间，同时在航行时提供浮力并分割水流；稳向板从船底中部向下伸入水中，主要作用是抑制帆船在侧风航行时产生的横向漂移，并把帆面获得的气动推力更有效地转化为沿航向的前进力。对于模型帆船或教学装置而言，这一结构直接决定了迎风航行效率、转向响应速度以及横倾状态下的稳定性。

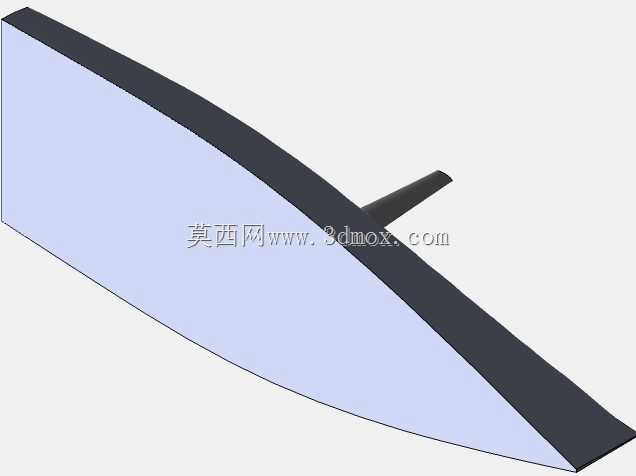

　　从外形看，船体采用前尖后缓的狭长轮廓，甲板面简洁连续，舷侧向下收束，能够在较低阻力下维持较好的直线航向性。船首收窄有利于破浪和减小迎流面积，船身后段保留足够排水体积，可避免航行时尾部过度下沉。稳向板位于船体中纵剖面附近，这种布置有利于把侧向水阻力集中在船体重心附近，减少操舵时的附加偏航力矩。若后续扩展为完整帆船，可在该基础上继续增加桅杆座、帆桁、舵叶、压载条和甲板固定件，而不必对现有浮体外形进行大幅修改。

　　设计这类船体时，首先要平衡的是稳性、阻力和可制作性。船体过宽会提高初始稳性，但湿表面积和兴波阻力随之增加；船体过窄虽然有利于速度，却会使横倾恢复力矩不足，帆装稍大就容易侧翻。模型中这种细长比例适合中高航速下的航向保持，配合下垂稳向板后，可以在不显著加宽船体的情况下提升侧向抓水能力。稳向板采用窄长板状截面，入水深度大于船体吃水，能够在有限材料尺寸下获得较大的侧向投影面积；其与船体连接处需要重点考虑局部加强，因为帆船换舷、急转或遇到阵风时，该位置会承受明显的弯曲和交变载荷。

　　在安装边界方面，甲板上表面可作为桅杆、帆索铰点和遥控设备的布置基准面，设备应尽量沿中线分布并压低高度，使重心靠近船体中后部。稳向板根部需要预留连续的连接面或嵌装槽，若用于实物制作，可在船体内部设置加强肋板或预埋金属件，避免薄板在反复受力后松动。船体两侧干舷高度决定了允许的横倾范围，设计上层构件时不能让帆具重心过高，否则稳向板提供的水动力稳性会被过大的气动倾覆力矩抵消。船尾区域应留出舵轴或舵机安装空间，舵叶位置通常与稳向板保持合理纵向距离，以兼顾转向灵敏度和航向稳定性。

　　从结构建模角度看，该模型把复杂帆船系统压缩到最核心的水下功能件，有利于设计者先验证船体线型和稳向板位置，再逐步叠加帆装与操纵机构。曲面建模时需要保证船壳表面光顺，避免中纵剖面两侧出现不对称，否则航行中会产生持续偏航；稳向板前缘可适当做薄，后缘保持平直，以提高侧流效率。若用于仿真或制作，还需要在内部划分水密舱壁、设备舱和配重舱，尤其在稳向板附近布置重心调节件，能够明显改善帆船在不同风速下的航行姿态。
