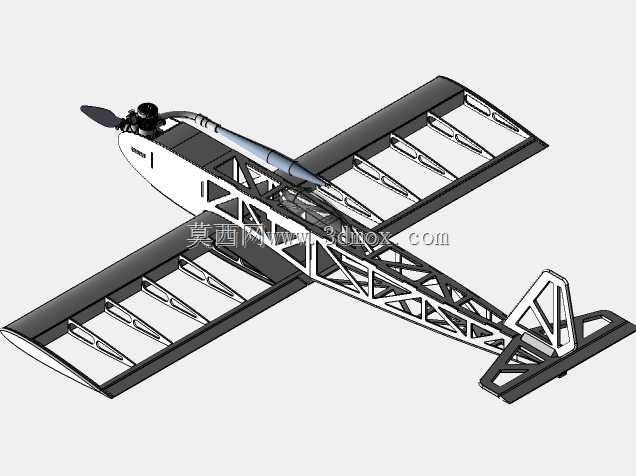

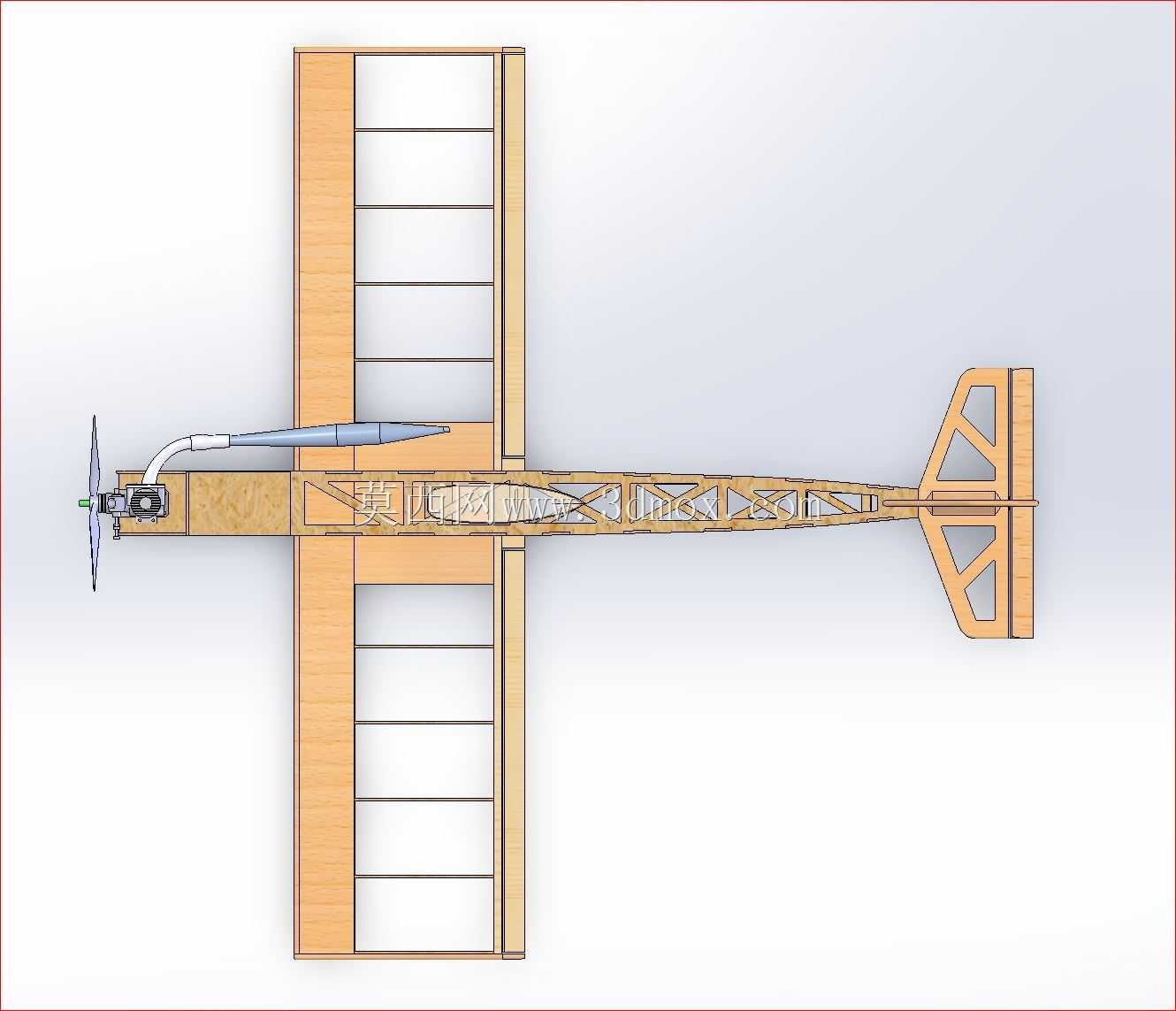

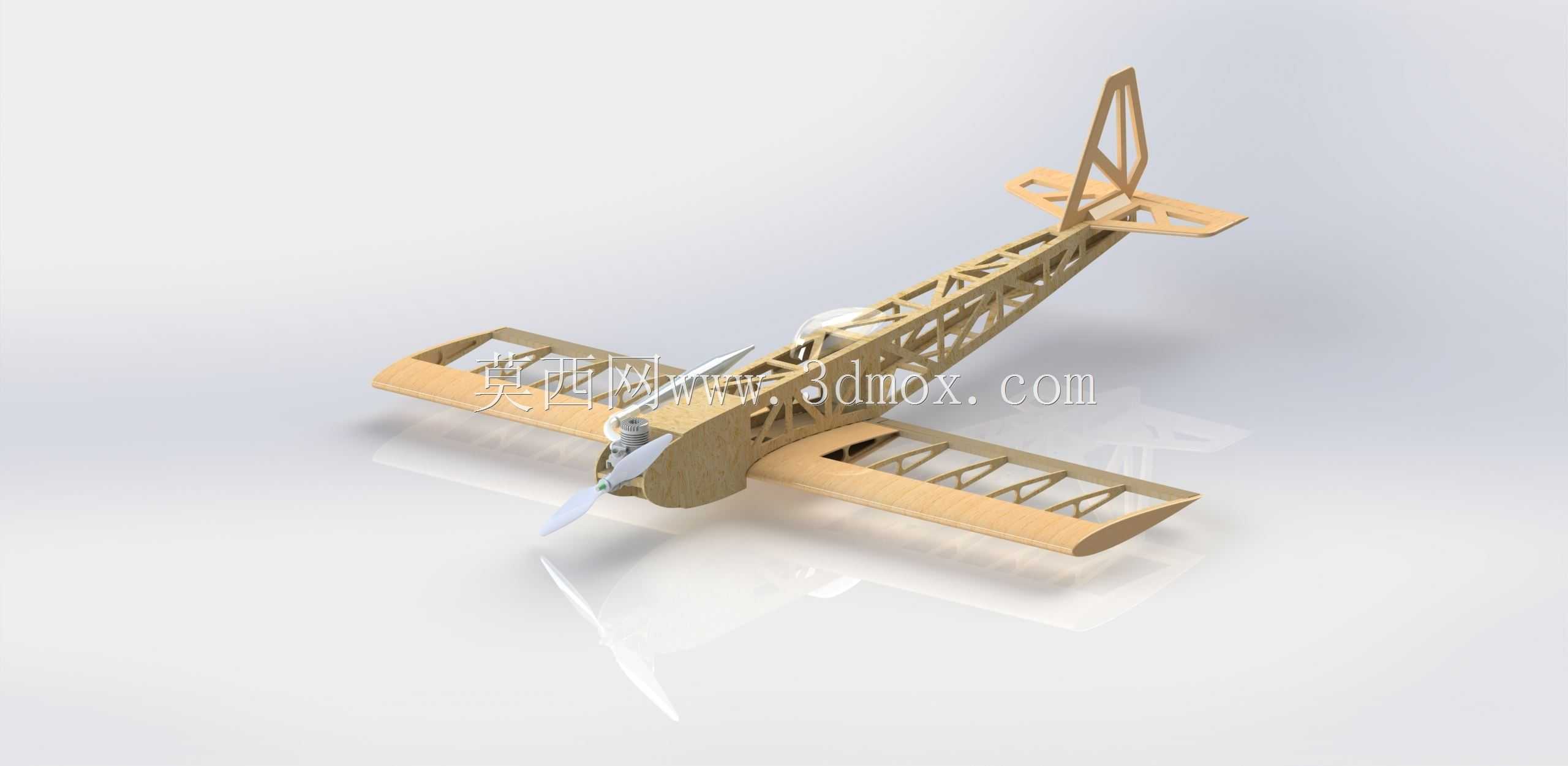

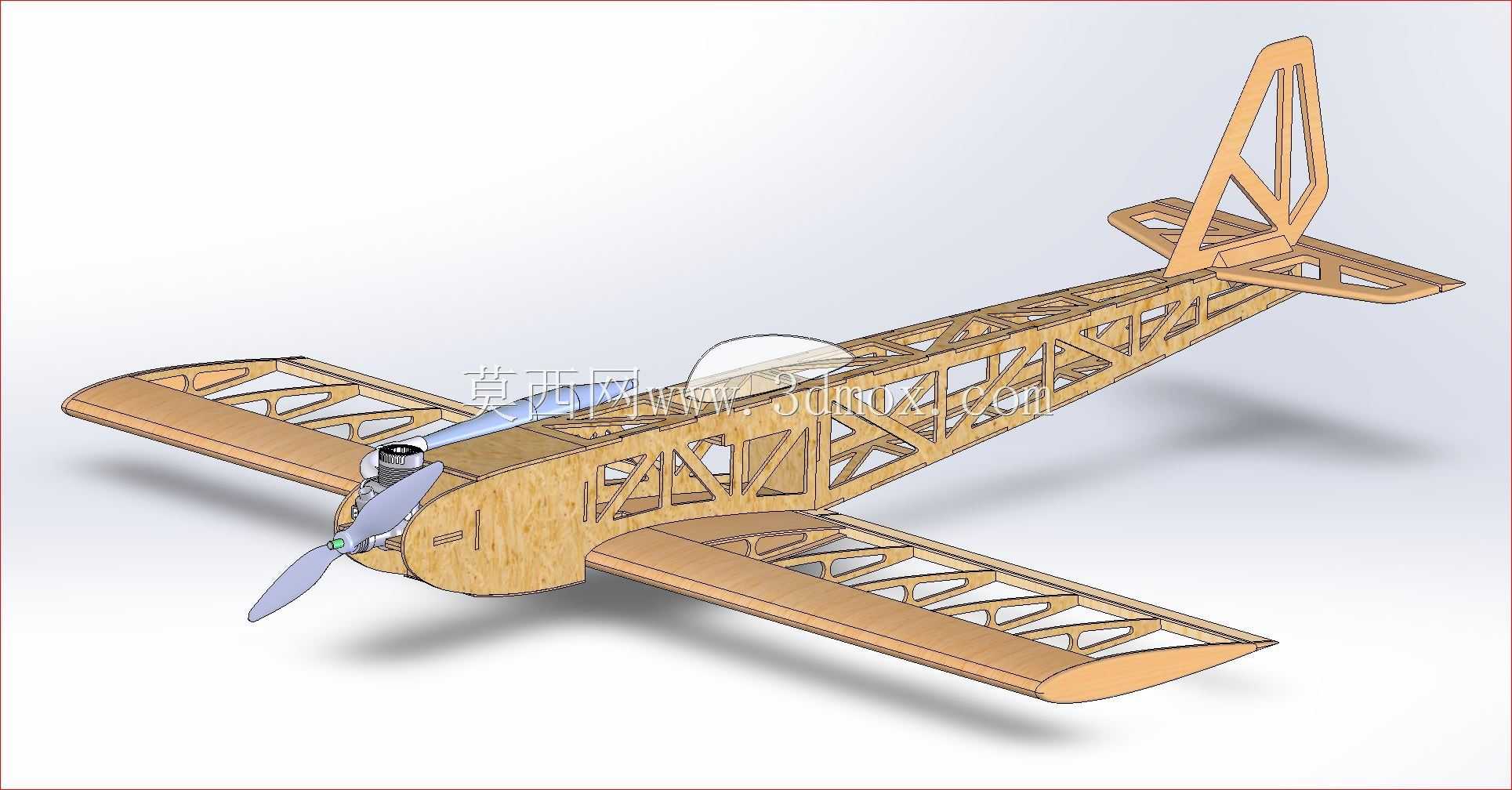

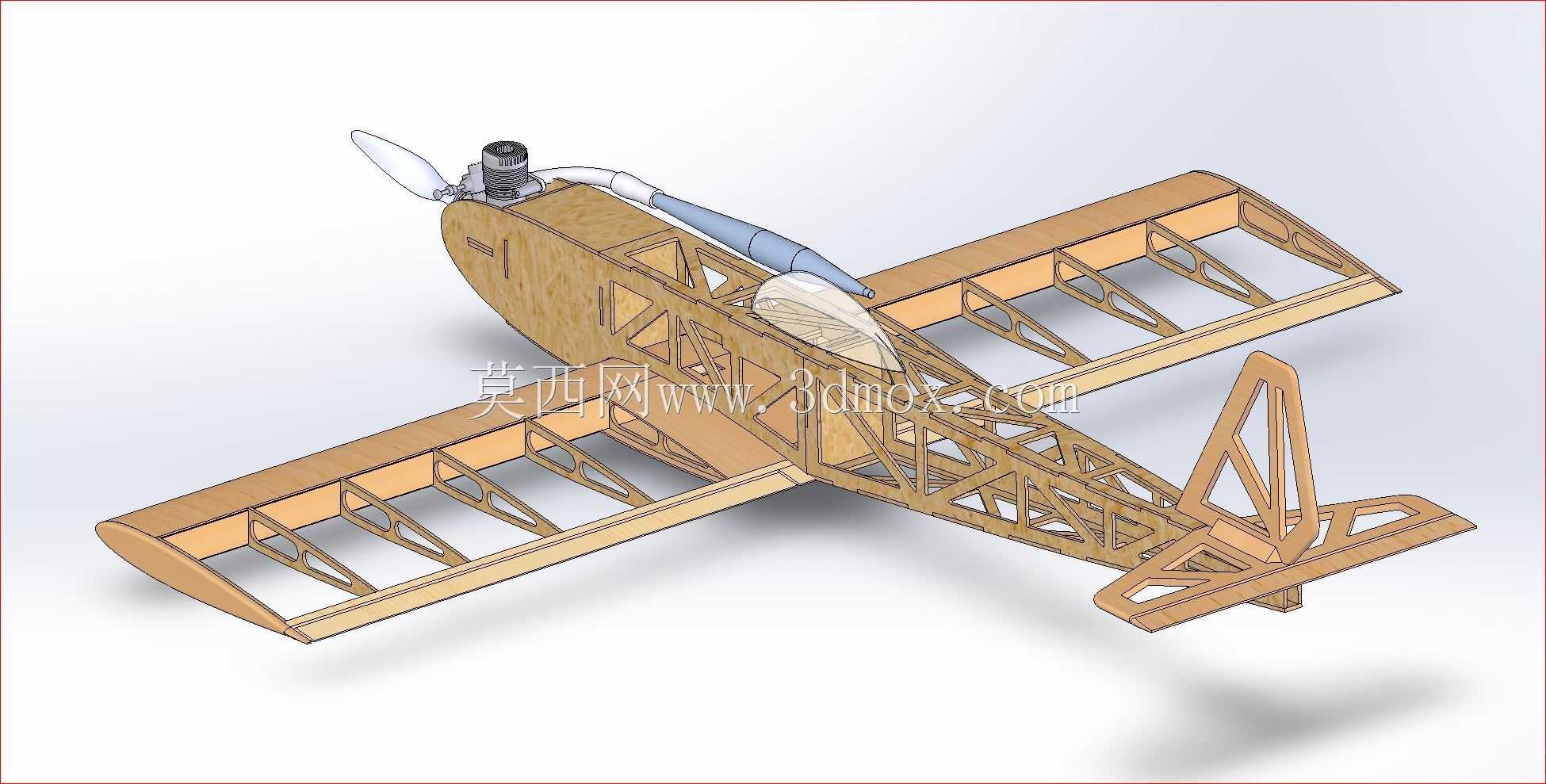

  该模型呈现的是一架上单翼、后三点式布局的轻型遥控固定翼航模,主体以裸露的桁架式骨架表达,重点不在外壳曲面,而在承力路径、杆件布置、翼面与机身连接以及尾翼支撑关系。对航模结构设计人员而言,这种表达方式更接近实际制作阶段的装配状态:机身由纵向梁、隔框和斜向支撑组成,机翼保留翼肋与前后梁,平尾和垂尾同样以框架形式出现,能够直接用于检查内部空间、杆件干涉、设备布置和维护开口。

  从实际用途看,这类机型主要面向低速休闲飞行、像真模型制作以及轻木套材开发。它不追求高速竞速机的极小阻力,也不像特技机那样强调极高结构刚度和大舵面响应,而是把重点放在稳定滑翔、较低失速速度、易修复和可视的机械美感上。上单翼布局使机翼高于机身重心,具有较好的横侧安定性;后三点起落架则与复古轻型飞机的外观相匹配,适合草地、土跑道等粗糙场地起降。对结构工程师来说,设计时需要同时考虑飞行载荷、着陆冲击、发动机或电机拉力线、舵机走线以及机翼拆装便利性。

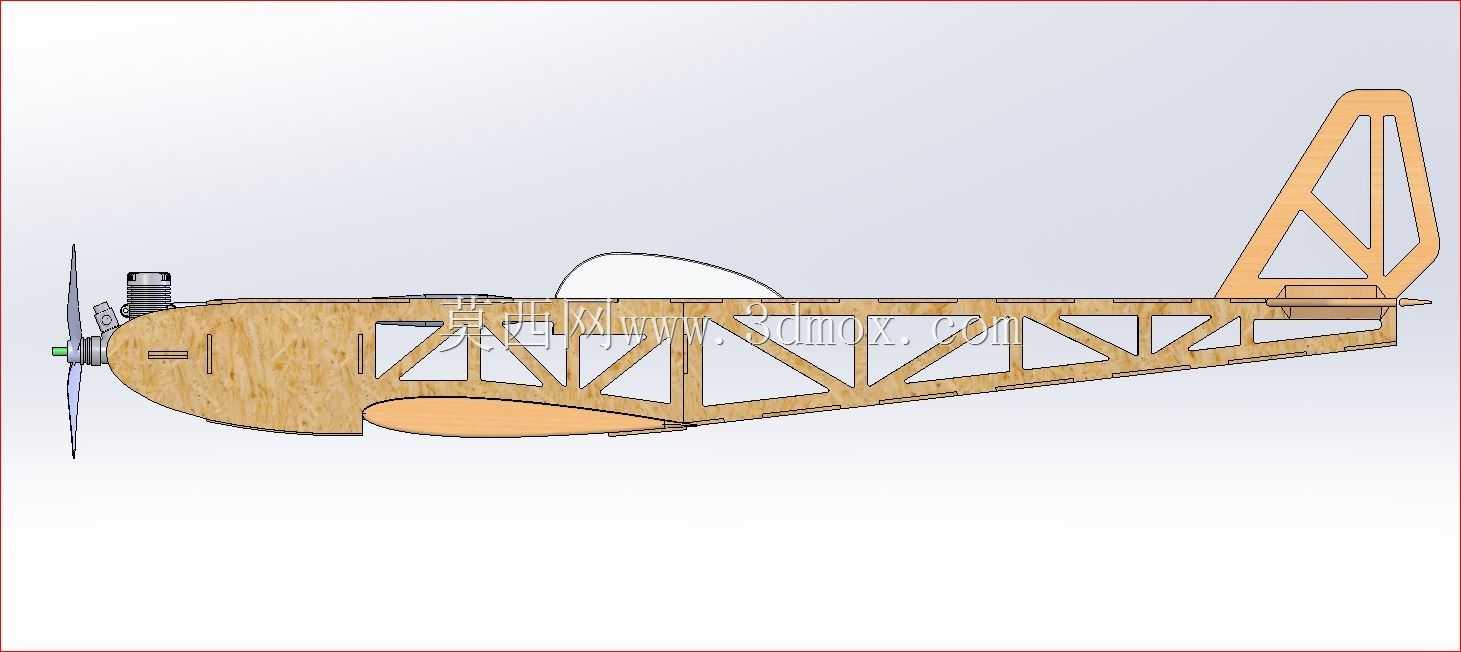

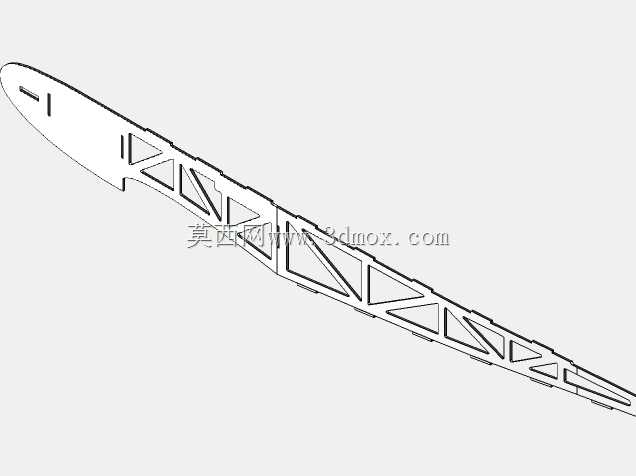

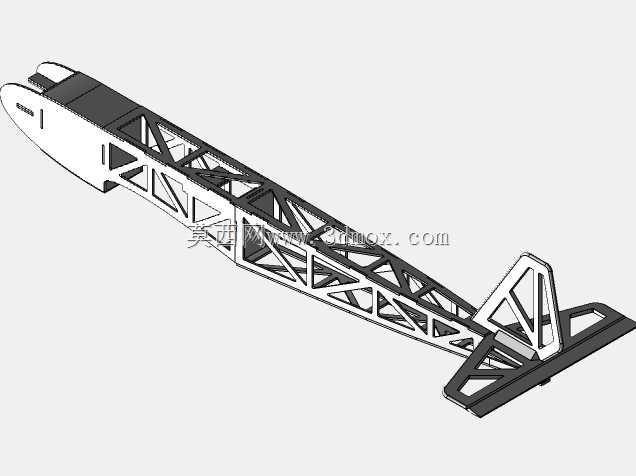

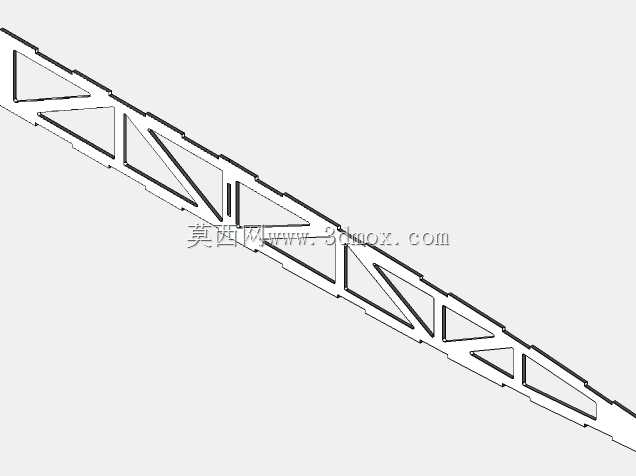

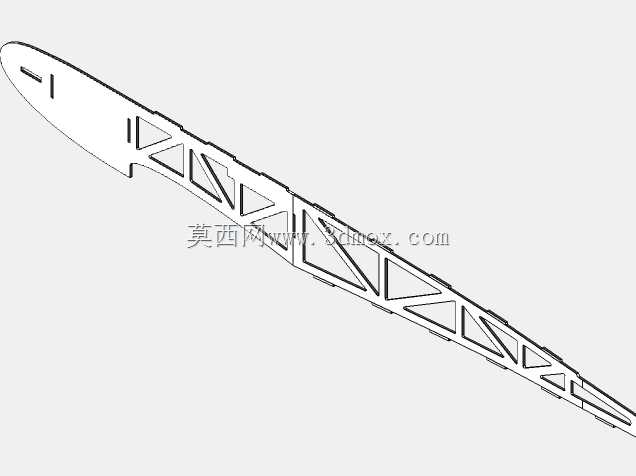

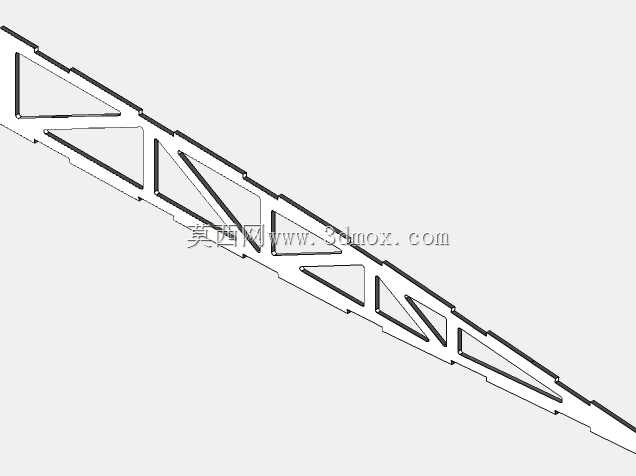

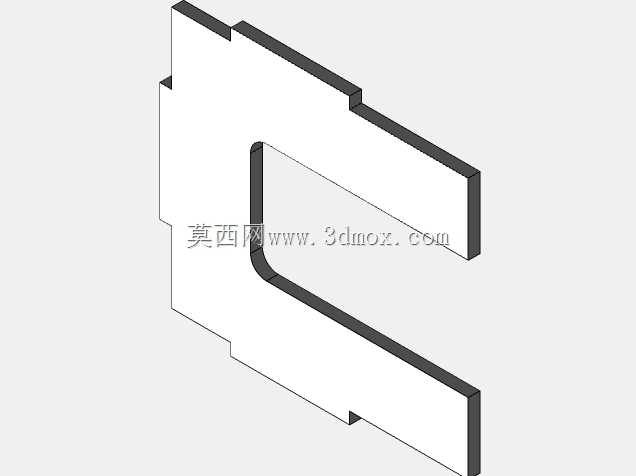

  机身部分采用典型的盒形桁架思路。左右两侧的纵向主梁承担弯曲载荷,隔框维持截面形状,斜撑则把局部载荷分散到更长的传力路径上。机头区域因动力装置、前起落架和防火墙集中,杆件密度明显更高;中部需要为机翼、电池、接收机和舵机留出空间,因此不能单纯追求杆件越多越好,而应在开口位置保留连续传力路线。若在实际制作中开设设备舱口,舱口边缘应通过局部加强框或双层板件补偿,避免蒙皮覆盖后因开口造成扭转刚度下降。

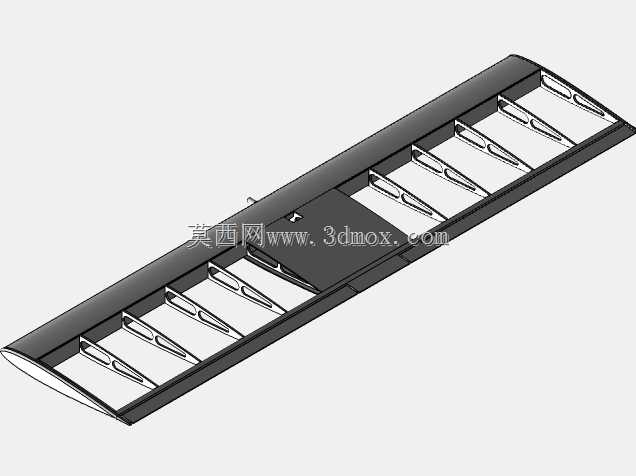

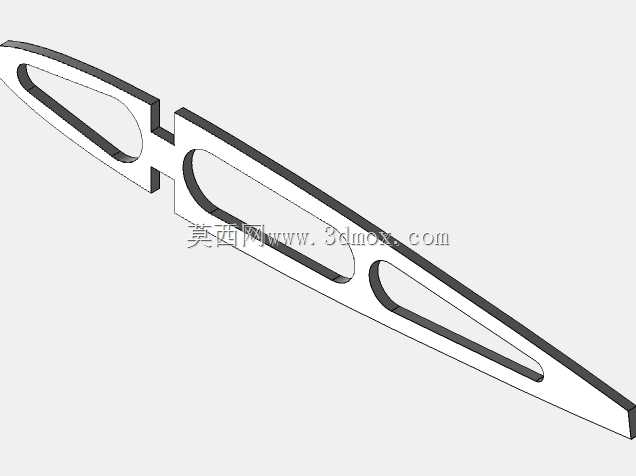

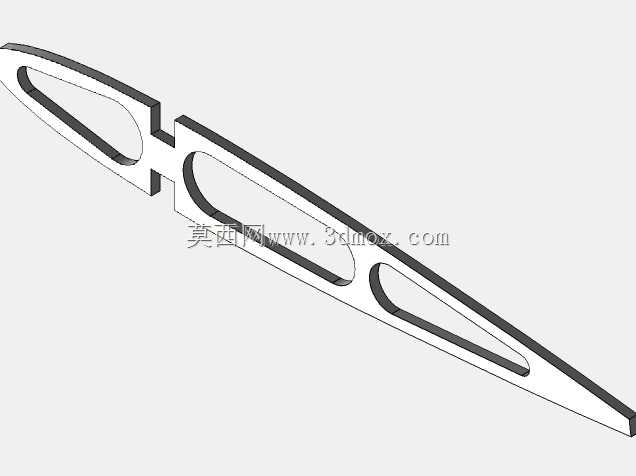

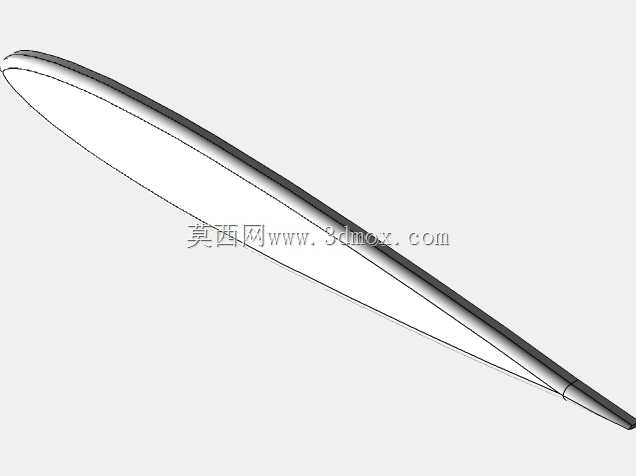

  机翼是该模型最值得关注的部分。图中可见平直翼平面形状,翼肋沿翼展方向排列,前后梁形成主要承力骨架。低速航模常用的平凸或双凸翼型可在较低速度下提供足够升力,同时制作难度较低。翼肋间距需要结合蒙皮材料和翼展确定:间距过大,蒙皮在气动载荷下容易凹陷;间距过小,则重量增加且内部走线空间受限。机翼与机身的连接区域是设计重点,若采用翼台加橡筋或螺栓固定,必须把翼梁载荷通过翼台、衬板和机身侧框传递出去,不能只依赖表层木板。

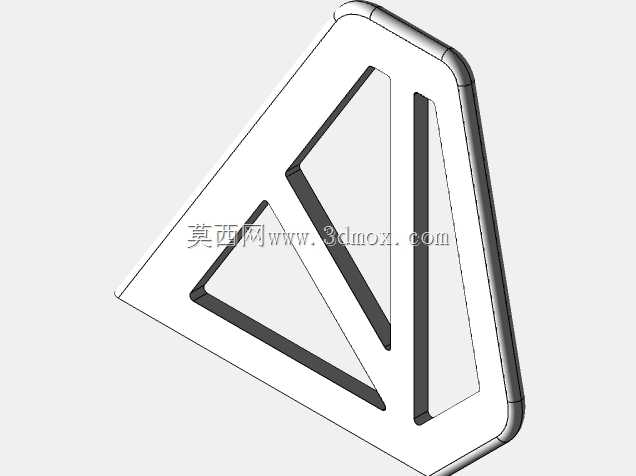

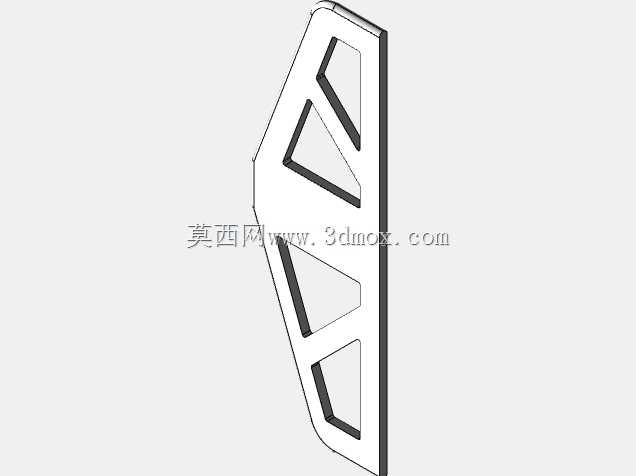

  尾翼部分由垂尾、平尾和相应撑杆组成,作用是保证方向与俯仰安定,并为舵面铰链和舵机拉杆留出路径。垂尾后掠的外形主要服务于像真风格,但在结构上仍需注意方向舵铰链线与尾轮转向机构的协调。平尾与垂尾交接处容易出现粘接面积不足的问题,实际建模时应通过三角加强片或贯穿式尾翼隔框提高连接可靠性。对于后三点飞机,尾轮震动会直接传入尾部,细薄尾翼结构若缺少局部补强,长期起降后容易出现松动。

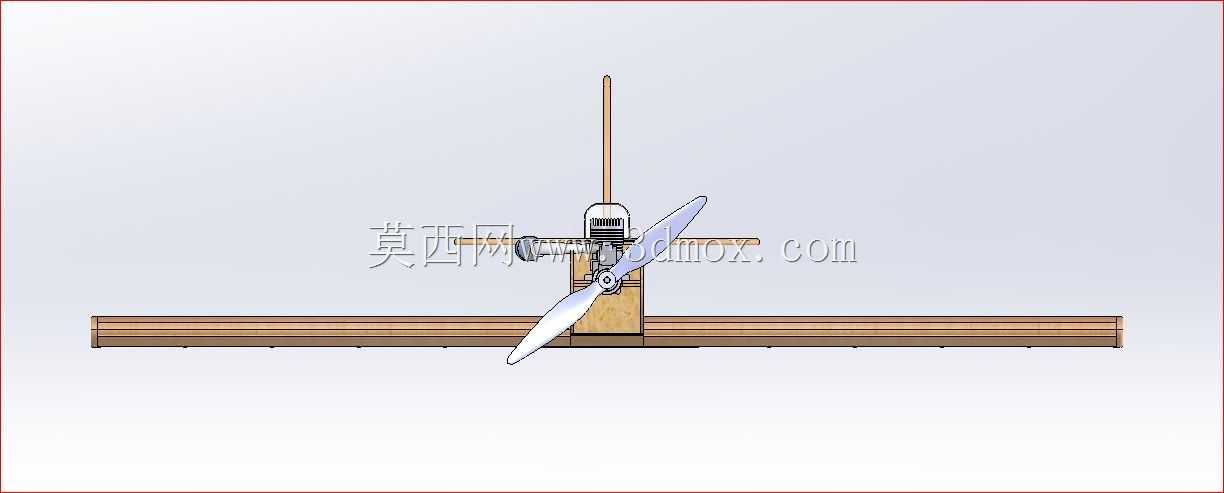

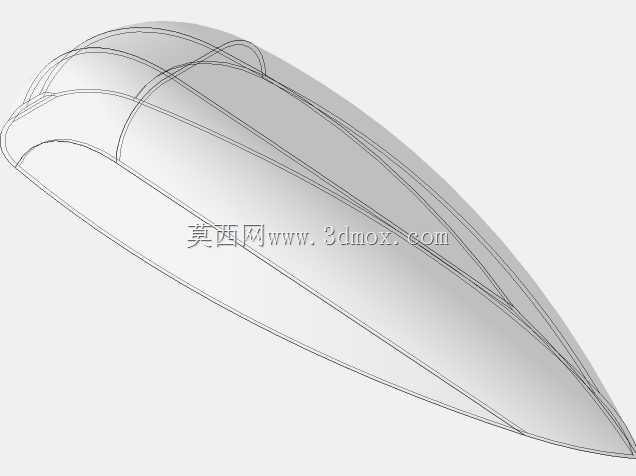

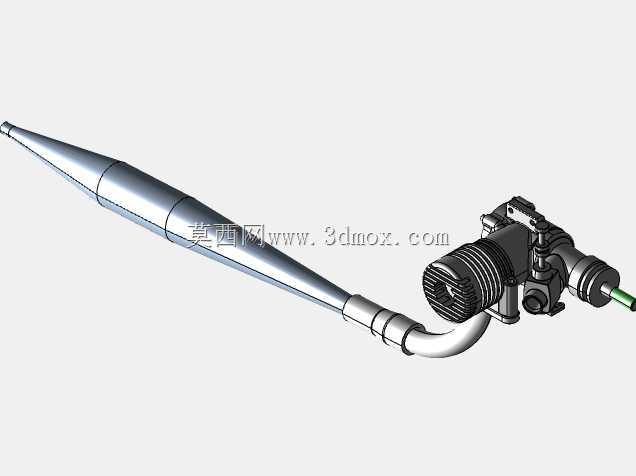

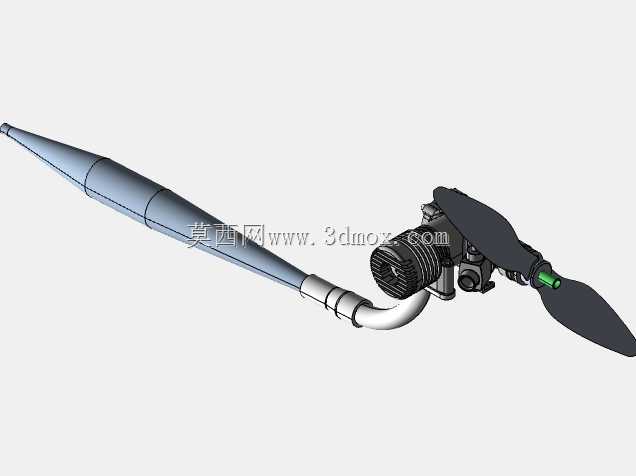

  动力布置方面,机头螺旋桨和整流罩提示该机可采用电动动力系统。设计时需要确定电机座到防火墙的安装面、桨毂到前起落架的间隙,以及拉力线是否需要右偏和下拉。拉力线并非单纯外观问题,它会直接影响起飞滑跑稳定性和不同油门下的配平。防火墙应使用更致密的层板或硬木,并与机身主梁形成可靠连接;电机、电调和电池的重量分布还要服务于重心位置。对低速上单翼航模而言,重心通常落在机翼平均气动弦的靠前区域,过晚会导致操纵敏感甚至失速后改出困难。

  起落架虽在图中表达较简化,但结构选型不能忽略。主轮位于机身下方靠前位置,尾轮位于机尾末端,这种布局要求主起落架具有足够宽度以防止地面转弯侧翻,同时尾轮需与方向舵联动或具备足够随动转向能力。起落架与机身连接处是冲击载荷集中区,若采用金属丝或复合材料板簧,应在机身内部设置承力垫板,把着陆冲击扩散到多个框和梁上,而不是让单个螺钉直接拉穿薄木板。

  从尺寸边界看,这类轻木航模通常在翼展、机长和垂尾高度之间保持紧凑比例,以便运输和外场携带。机翼可能设计为可拆式或整体式:可拆式便于运输,但要处理中翼对接精度和翼梁接头;整体式机翼装配简单,但携带时占用空间更大。三维建模阶段应同步检查机翼拆下后的机身开口、插销位置、接线余量以及尾翼与运输包装的干涉。水平尾翼和垂尾的外轮廓决定了飞机在地面放置时的尾部高度,也会影响尾桨效应和螺旋桨气流对尾翼的作用。

  设计思路上,该模型不是把实体外壳切薄得到的“假骨架”,而是应按照真实轻木机的制造逻辑搭建:先确定翼型、机身站位、尾翼力臂和重心范围,再布置梁、框、肋和接头,最后补充蒙皮边界、铰链和设备安装座。每一根杆件都应承担明确功能,装饰性开孔也要服从减重和刚度平衡。对于三维建模从业者,制作此类模型时可多用参数化骨架和阵列翼肋,但必须保留对翼台、防火墙、起落架补强区和尾翼交接区的细节表达,因为这些位置才是决定模型能否从视觉结构转化为可制造结构的关键。

  在行业应用上,该结构既可用于航空科普教具,也可作为轻木套材、像真航模和电动遥控飞机的开发原型。教具场景强调内部结构可见性,因此裸露桁架比封闭机身更有教学价值;套材开发则需要考虑板材排料、零件编号、插接公差和粘接顺序;休闲飞行场景则要求重量轻、维修方便、备件易加工。围绕这些需求,模型在外形上保留复古轻型飞机的比例特征,在结构上突出可装配性和可维修性,使设计成果不仅具有展示效果,也能直接服务于后续样机制作与结构验证。
