杜卡迪摩托转向联板与仪表总成结构

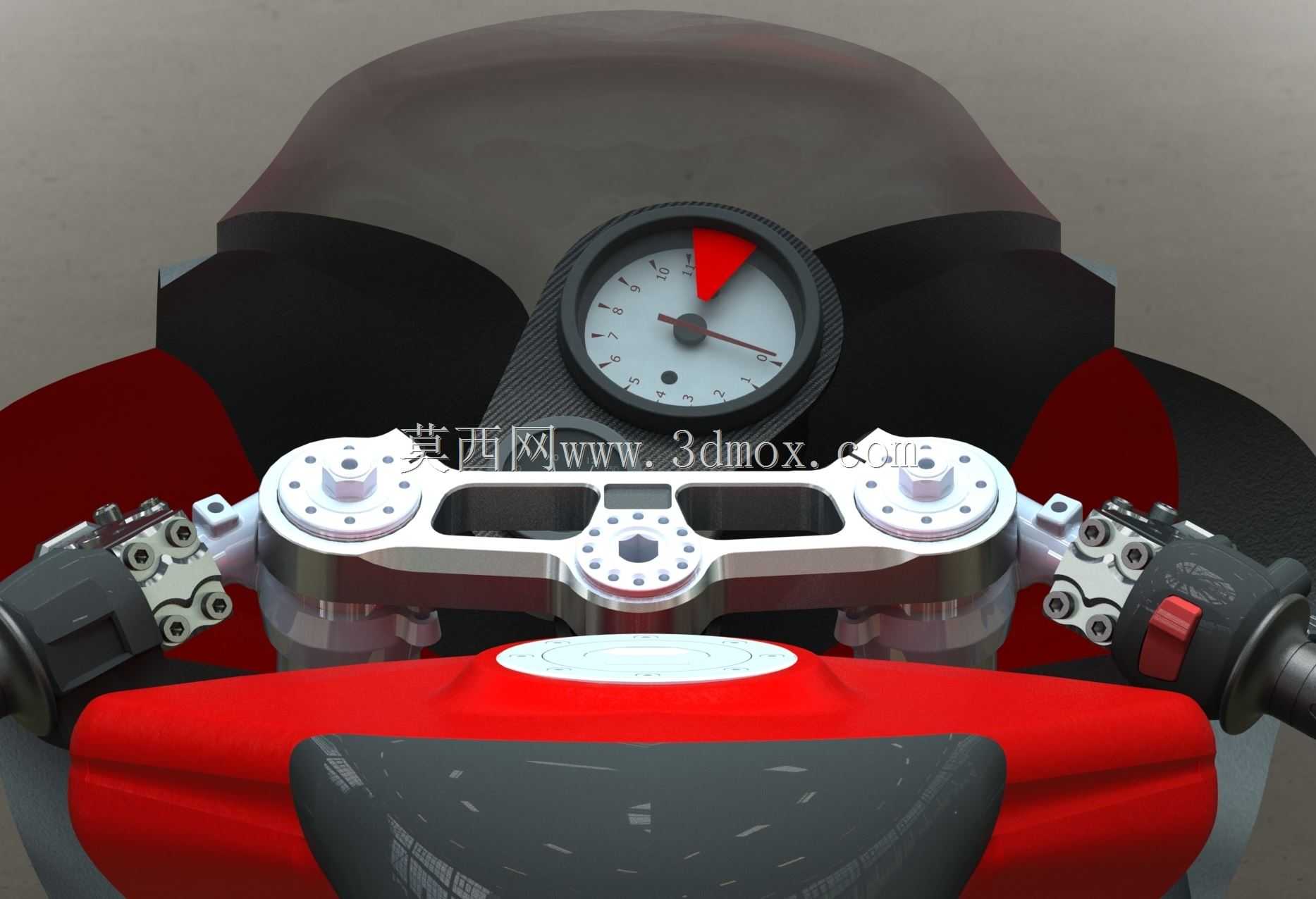

　　这套模型聚焦摩托车前部操控与显示区域，核心由上三角台、左右车把安装座、仪表固定环、单圆表盘以及红色前罩上盖组成，适合用于街车或仿赛车把区域的结构校核、外观方案评审和改装件开发。画面中最显眼的是居中布置的圆形仪表，表盘外圈采用带纹理的深色环座，红色扇形警示区位于高转速区间，指针停留在低转速附近，另一根细针用于显示油温或相关工况参数。仪表并非孤立存在，而是通过后方支架与上联板形成装配关系，周边留出了线束穿接、表圈压合和玻璃面罩的空间，建模时需要重点控制表盘直径、表壳深度以及与风挡下沿的可视角度。

　　上联板是整个总成的承力件，位于两根前减震顶端之间。模型中可以看到左右两个用于夹紧减震管的凸台，凸台上分布螺栓孔，中间区域设置方向柱锁紧孔和减重镂空槽。顶面保留了多个安装孔位，既用于固定仪表支架，也可兼容车把压码、升高座或三星螺母装饰盖。左右车把支座采用分体式结构，支座下方带有调节齿面或定位面，能够适配不同管径和开合角；端部还预留了控制开关、油门转把、制动主泵及离合支座的安装边界。对结构工程师而言，这类零件不能只看外观，必须核对减震中心距、方向柱轴线、车把回转半径以及满打方向时与油箱、风挡和线束的干涉情况。

　　从设计思路看，该总成强调骑手视野、操控刚性和维修拆装顺序。仪表位置略高于上联板平面，使骑手在正常骑行姿态下只需小幅下移视线即可读取转速与油温；红色前罩上盖在仪表下方形成遮光和导流作用，同时遮挡内部线束与紧固件。上盖表面有黑白分色区域，边缘贴合上联板和车把周围空间，说明造型面与结构件之间需要反复调整拔模方向、壁厚和装配间隙。若用于量产开发，还需在仪表背后预留接插件插拔空间，在车把支座附近考虑制动油管、离合拉线和开关线束的固定点，避免转向极限位置出现拉扯。

　　安装边界方面，上联板左右孔位决定前减震间距，中间锁紧孔决定与转向柱的配合关系；车把安装座的高度、后倾角和内宽会直接影响骑姿。仪表固定环需要与表壳外圈形成可靠限位，同时不能遮挡指针和刻度；红色上盖则要在不拆卸车把的条件下满足装配或预留检修口。模型把这些关系集中呈现，既可作为摩托车前部总布置的参考，也能用于改装上联板、仪表支架、车把增高码等零件的逆向设计与干涉检查。
