流线型单座竞速赛车曲面造型结构

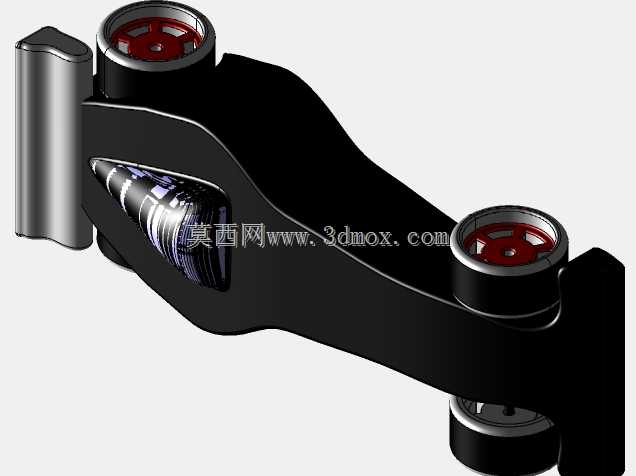

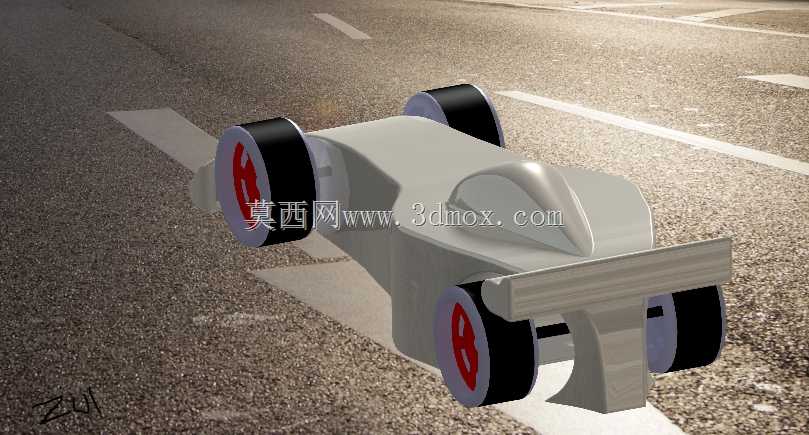

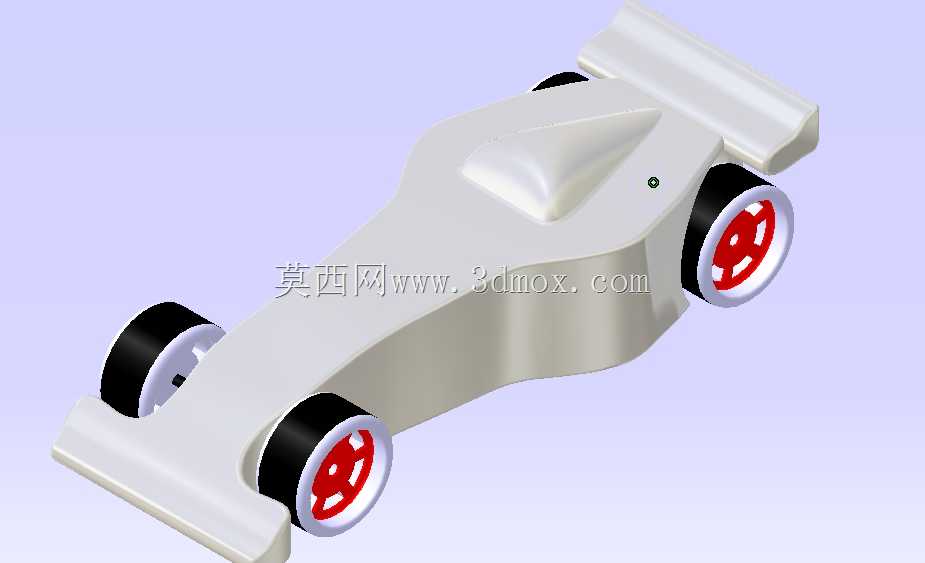

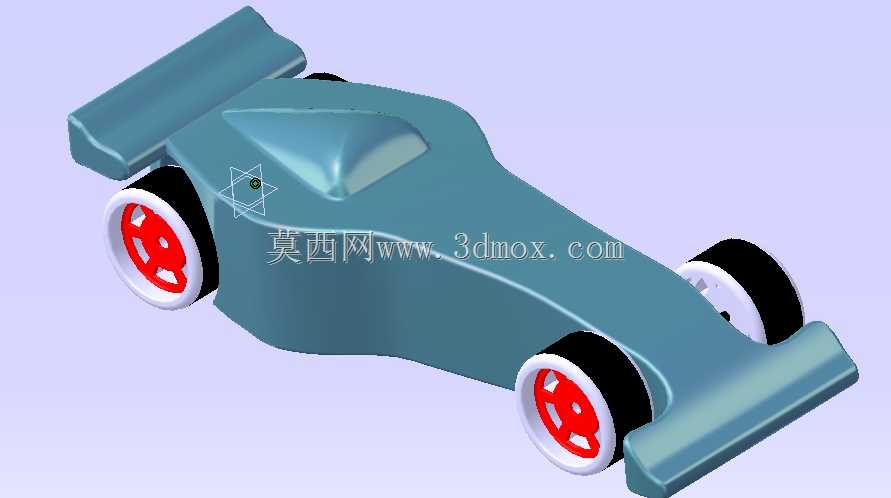

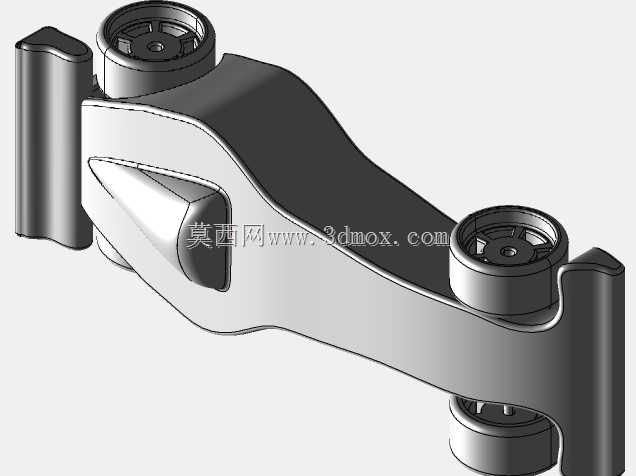

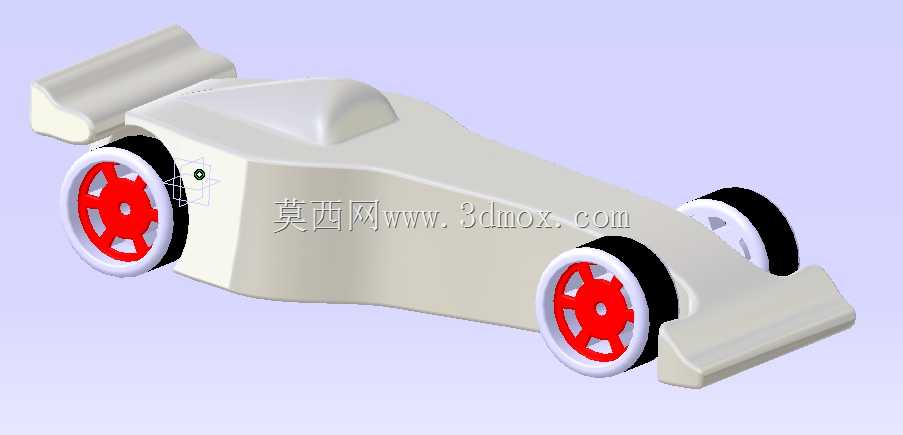

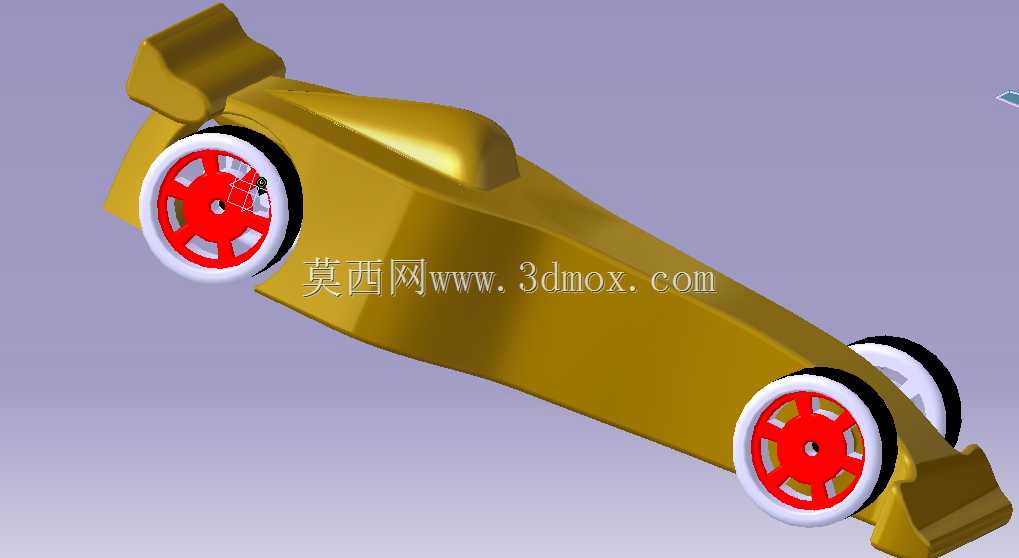

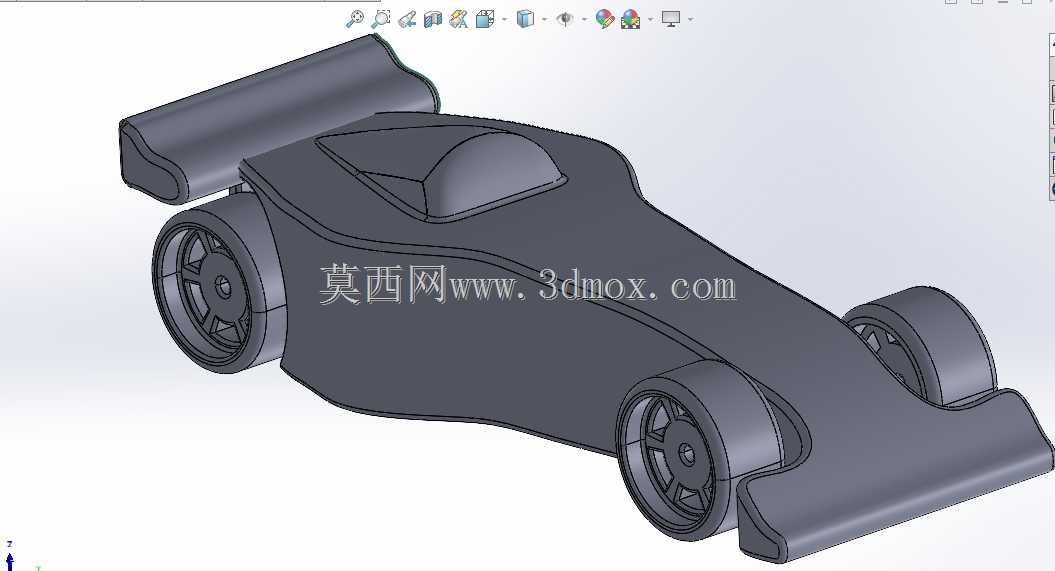

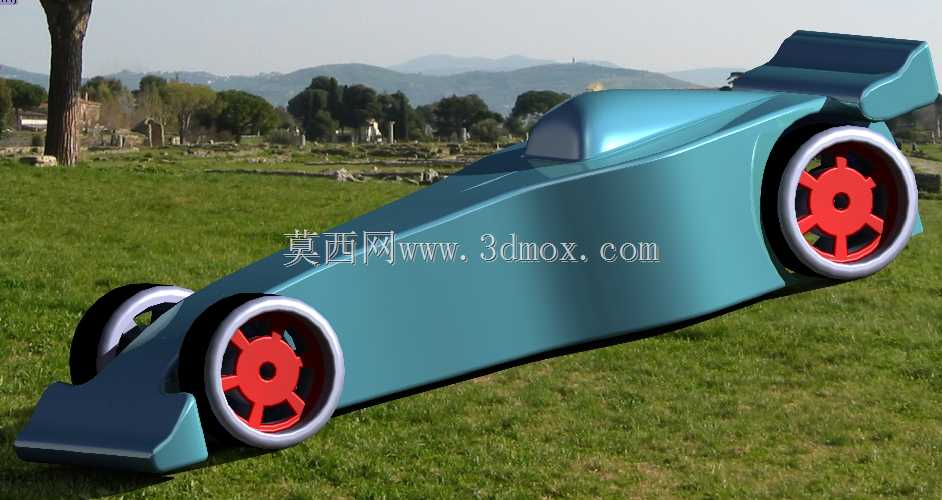

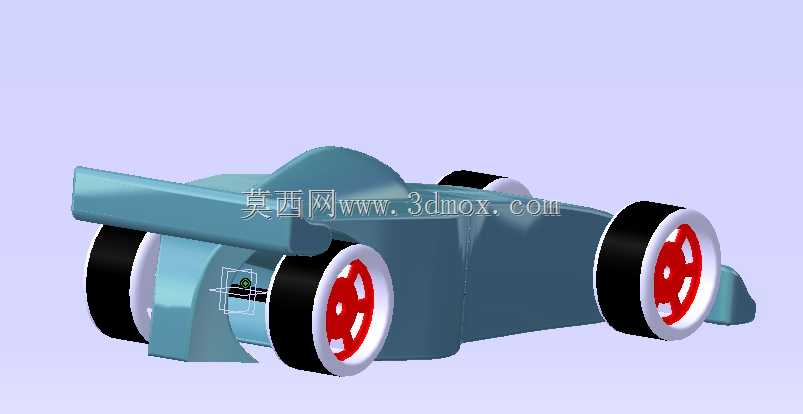

　　该模型呈现的是一台低趴单座竞速车辆的完整曲面车身，整体造型服务于高速行驶状态下的空气动力学表现，可用于概念车方案评审、教学演示、造型验证以及小型竞速装置的结构参考。车身采用封闭式单体壳布局，前鼻锥尖锐下探，能够在行进中引导气流沿车身上下表面分流，减少车头正压区堆积；驾驶舱位于车身中部靠前位置，上方设置低矮隆起的座舱盖，在保证驾驶员头部空间的同时，尽量降低迎风面积。车尾向上翘起形成一体式尾翼结构，可在高速状态下提供下压力，增强后轮抓地稳定性。车轮采用外露式布置，前轮靠近车头两侧，后轮位于座舱后段两侧，这种布局有助于缩短传动路径并平衡前后轴载荷。轮辋内部采用辐条式支撑结构，既可以呈现运动化视觉效果，也为制动系统预留出散热空间。

　　轮胎外轮廓与轮拱之间保持明确间隙，避免在转向或悬架跳动时发生干涉。从建模角度看，车身主体由多张连续曲面拼接而成，曲面过渡集中在侧箱、肩线和尾部收敛区域。侧部线条从前轮后方逐渐抬升，向车尾延展时与尾翼下缘平滑连接，形成类似地面效应通道的侧向约束面。车底并未在展示图中完全敞开，但从整体比例可判断其趋于平坦，有利于在底盘与地面之间形成稳定气流。设计时需要重点控制曲面的G1或G2连续性，尤其是座舱盖与侧箱交汇处、前翼子板与鼻锥连接处，若曲率突变，不仅会影响外观完整性，也可能在后续工程化阶段造成反光不均、模具分型困难或风阻系数升高。在实际结构布置上，这类车型通常需要在单体壳内部预留驾驶舱、转向机构、踏板组、油箱或电池组、

　　动力单元以及冷却系统空间。模型虽然以外观曲面为主，但外形边界已经决定了内部硬点位置：前轮转向角受前鼻锥和侧厢宽度限制，后轮宽度则受尾部收缩比例约束；座舱开口尺寸需满足人员进出和头盔容纳，前风挡角度应兼顾视野与迎风阻力。若将其用于实物制作，还需在曲面基础上加厚壳体、设置安装筋位、轮轴支座和前后碰撞吸能结构。车轮中心轴线应保持左右等高，轮胎外径与轮距、轴距共同决定车辆通过性和转弯半径。尾翼安装点位于车尾上部，需要具备足够刚度，否则高速下产生的气动载荷会引起翼面抖动。前悬和后悬的安装边界可从轮拱内侧空间推断，设计时应为摇臂、推杆、弹簧阻尼器保留运动包络，避免在极限压缩时触碰车身内壁。对于三维建模人员而言，

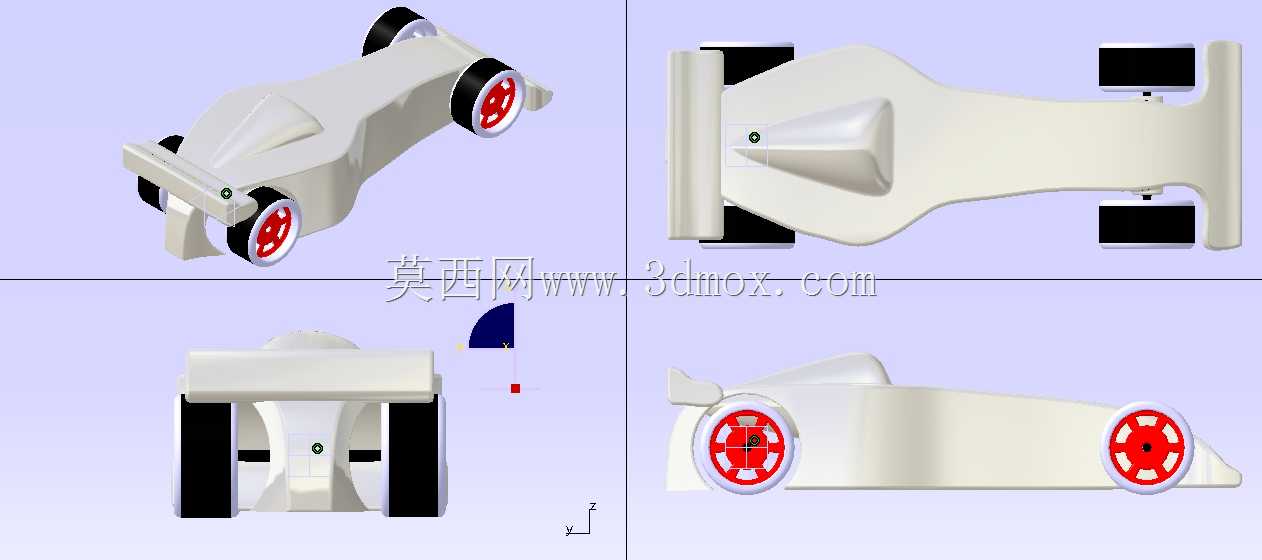

　　该模型的价值在于训练复杂车身曲面的分面思路：先通过主控制线确定顶视、侧视和前视轮廓，再搭建侧影轮廓线、肩线和车底线，随后利用边界曲面、放样或扫略形成大块覆盖面；局部倒扣区域如轮拱内侧、尾翼端面和座舱侧壁，需要单独拆面并检查法向一致性。完成主体后，再装配轮胎、轮辋、轮毂细节和尾翼端板，使整车层级清晰。若进入仿真环节，可基于外表面抽取流体计算域，评估车头驻点、车侧涡流、尾迹区以及尾翼下压力分布；若用于展示或3D打印，则需将薄壁车身封闭为实体，并在轮轴处设计轴承或销轴安装位。整体来看，该作品不是对现有量产车的简单复刻，而是围绕竞速场景进行的比例化造型探索，其曲面语言、轮位关系和空气动力学附件都体现了方程式赛车的典型特征，同时保留了进一步工程细化的空间。
