雷诺梅根车用线束固定支架结构

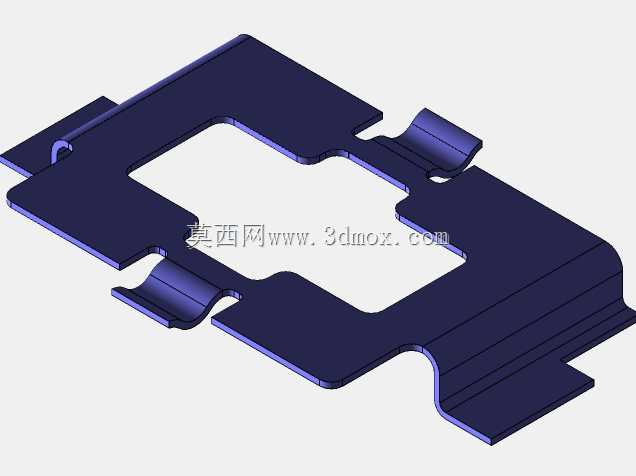

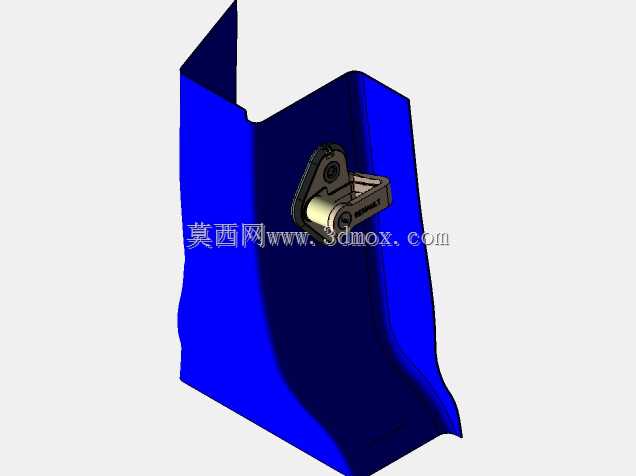

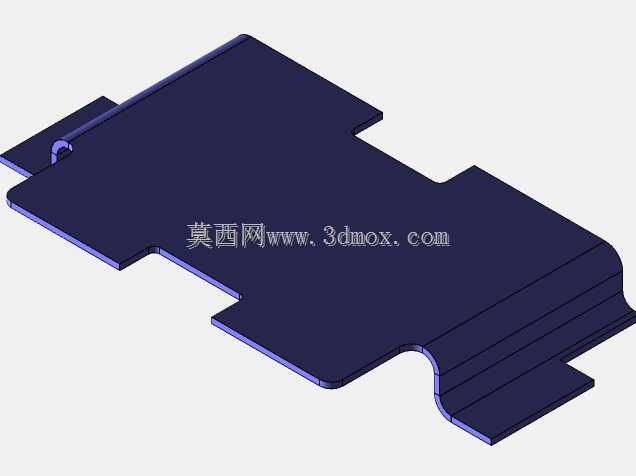

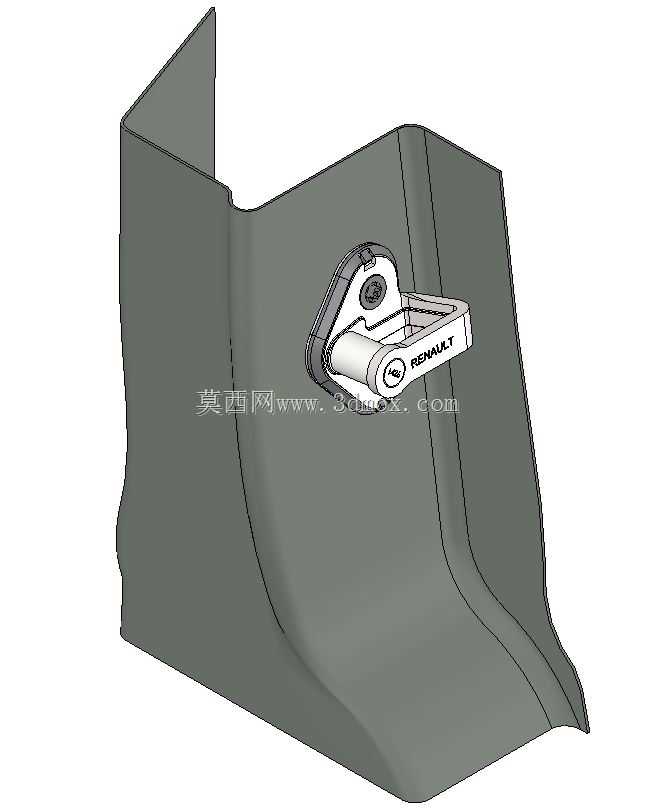

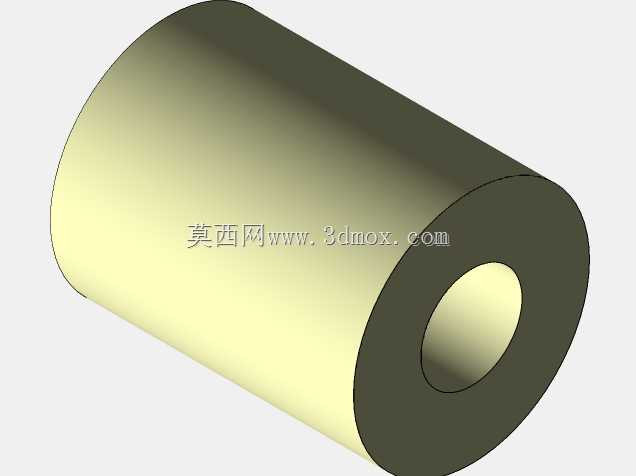

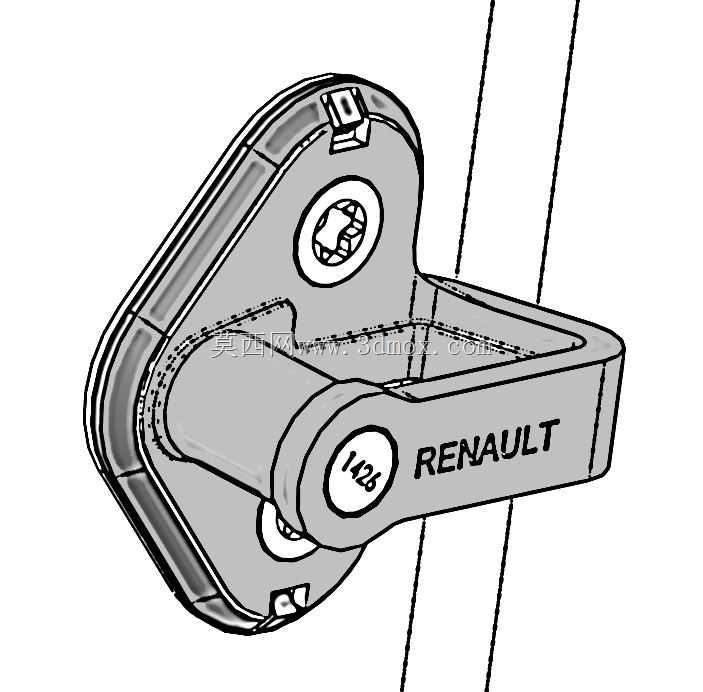

　　在乘用车主线布置环节，车身钣金与线束之间的过渡固定件，往往决定整车装配节拍与长期可靠性。图中这套结构针对雷诺梅根对应车身区域开发，核心作用是把指定走向的线束约束在钣金立面，避免车辆行驶中线束晃动、与锐边摩擦，同时给检修拆装留出操作空间。

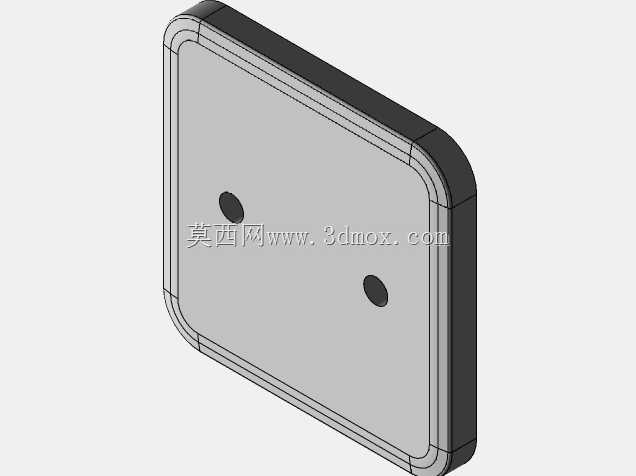

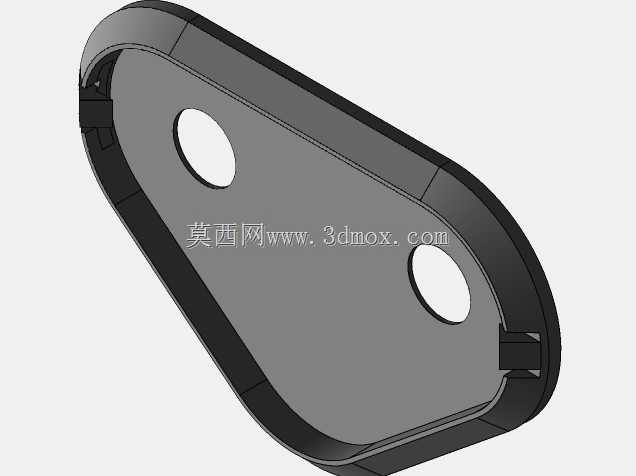

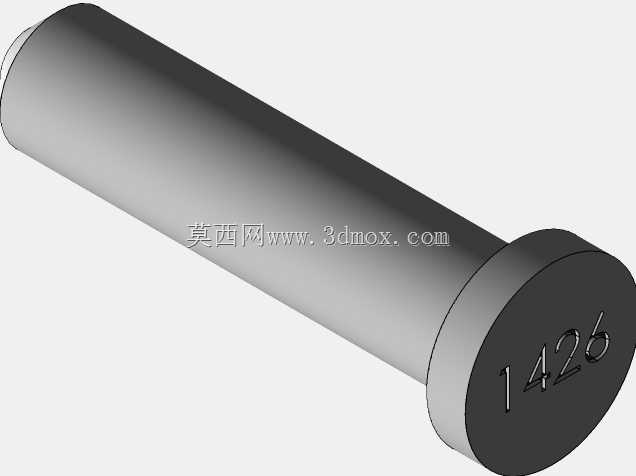

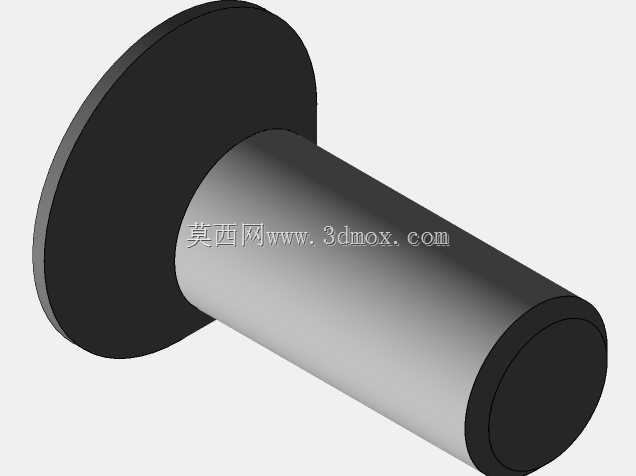

　　从安装边界看，支架贴合的钣金面并非规则平面：立面带有冲压折线，下部向轮罩方向自然延展，局部存在曲面过渡。固定件底座没有采用整面贴合的笨重方案，而是以三角轮廓贴合在相对平整的局部区域，用一颗紧固件完成主定位；这种处理能避开钣金的拉伸圆角与焊接棱线，降低贴合面公差匹配难度，也减少支架自身对钣金涂装面的压迫。

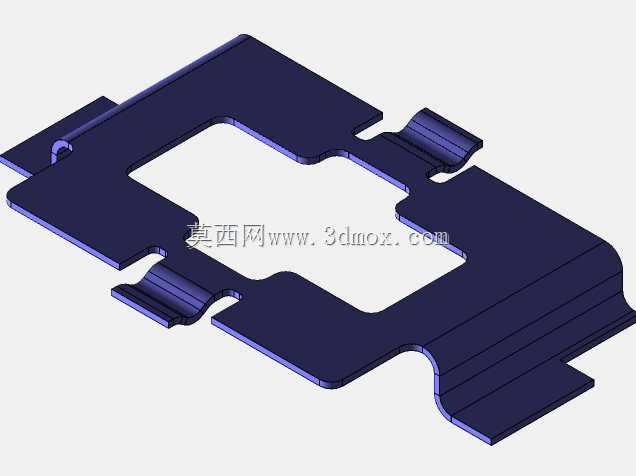

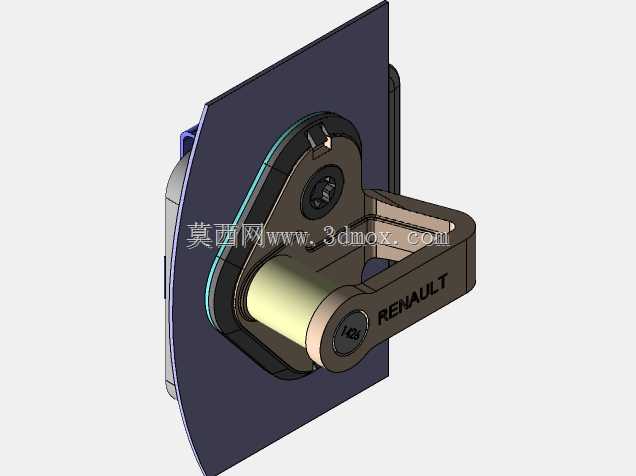

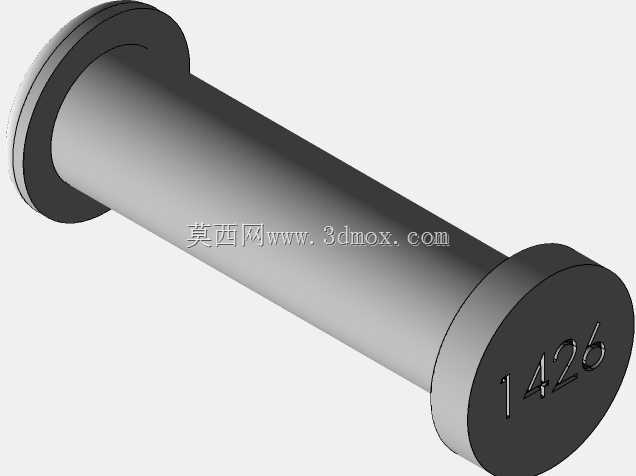

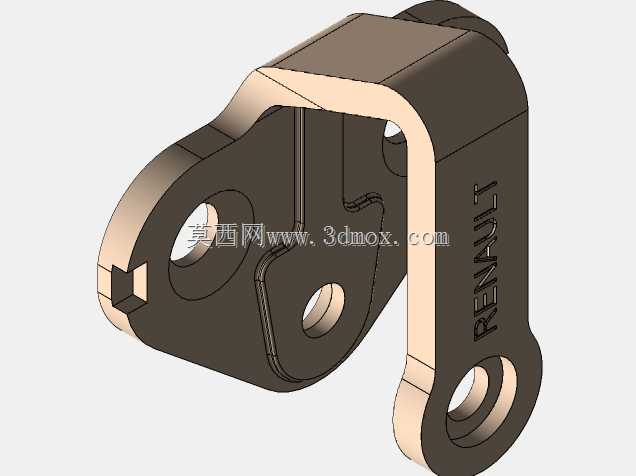

　　功能结构上，底座向外延伸出带开口的夹持段，线束可从侧向卡入，不需要整根穿装。夹持面做了圆弧过渡，边缘没有尖锐切口，能够降低线束护套被割伤的风险；底座与夹持段之间的转折角度，依据钣金立面与线束目标走向确定，使线束装入后自然顺向，不产生强行弯折。夹持段表面的标识区域用于区分车型配置或线束回路，在混线生产中可减少错装概率。

　　设计思路上，这类小件优先服从装配工艺。底座的紧固件孔位选择在钣金刚性较好的位置，避开大面积薄板共振区；支架外轮廓随钣金形状收窄，既不侵入周边饰板安装空间，也不会与附近管路、卡扣产生干涉。夹持开口的宽度与深度按常用线束外径设定，既能保证徒手或用简单工具压入，又能在车辆振动工况下保持足够保持力，防止线束脱出。

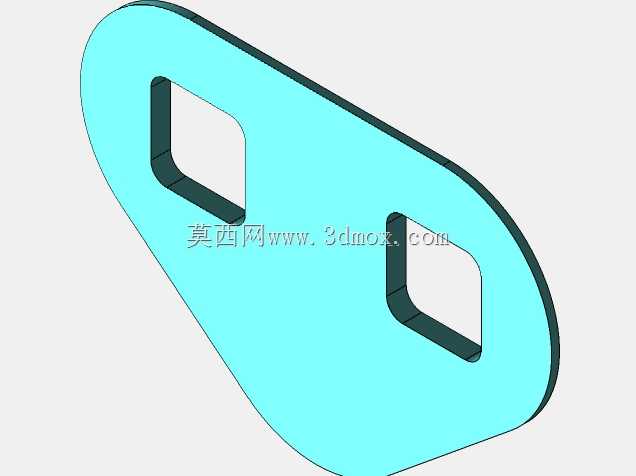

　　从三维建模角度看，建模时需要先还原钣金立面的关键折线与曲面，再确定紧固件孔中心和夹持中心线。底座贴合面应提取钣金局部法向，避免安装后出现缝隙；夹持段与底座的连接处需要保留合理壁厚，防止注塑或冲压成型时出现缩痕、开裂。外轮廓倒角不仅是外观处理，更是为了去除装配过程中可能划伤工人和线束的毛刺边。

　　实际装车场景中，该支架位于车身侧围与仪表台交界附近，周边线束密集，操作视野受限。因此结构尽量做到单向装入、单颗紧固，装配人员只需在有限空间内完成一次对位和锁紧。后期维修时，松开夹持段即可调整线束，不必整体拆除底座，能缩短故障排查时间。

　　尺寸控制方面，底座包络范围以覆盖紧固件周边受力区为限，不盲目增大；夹持段伸出长度根据线束与钣金之间的安全距离确定，使线束与钣金折线保持间隙，避免长期摩擦。支架高度则受限于内饰板背面空间，过高会导致饰板装配顶起，过低又无法形成有效约束，因此需要在断面数据中反复校核。

　　总体而言，这类车身线束固定结构看似简单，却直接关系到线束耐久、装配效率和售后维护。建模时不能只画独立零件外形，必须把钣金曲面、紧固件空间、线束弯曲半径和周边饰板边界一起纳入校核，才能得到可直接用于生产现场的结构方案。
