RYOBI插入式木工雕刻机结构设计

　　该模型呈现的是一台插入式木工雕刻机，也常被木工师傅称为大罗机或电木铣，主要用于实木板材、人造板及轻型有色金属的铣削、开槽、修边、仿形与雕花作业。在家具制造、全屋定制、木模加工、装饰线条生产及工装夹具制作现场，这类设备承担着大量手持与倒装两用的加工任务，其结构合理性直接影响操作稳定性与加工精度。

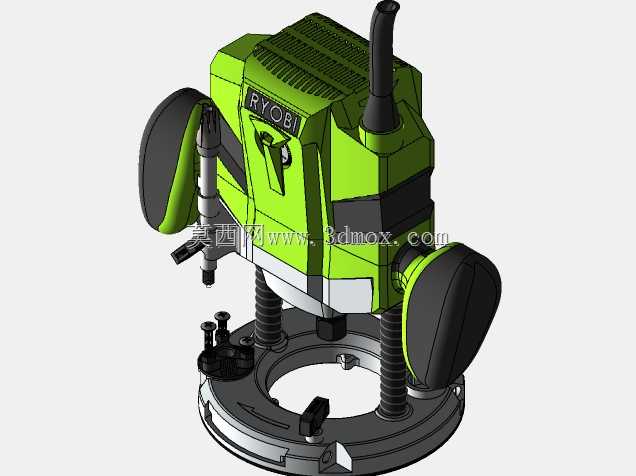

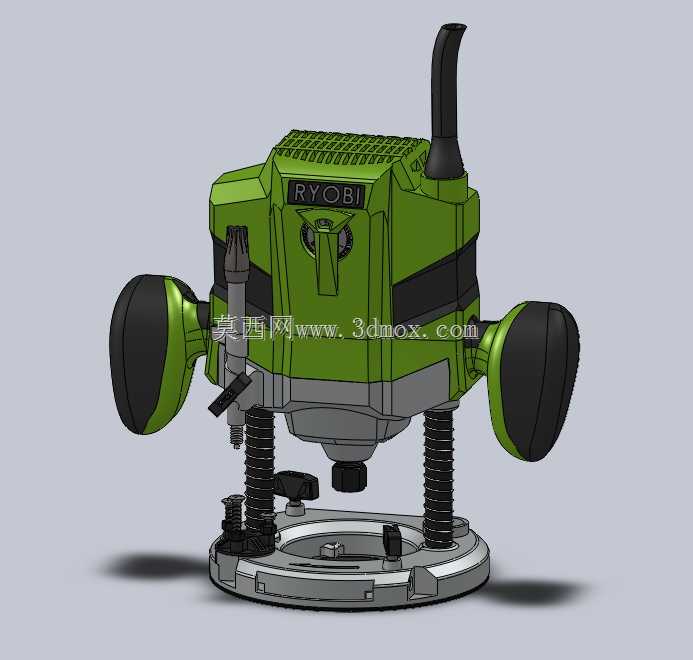

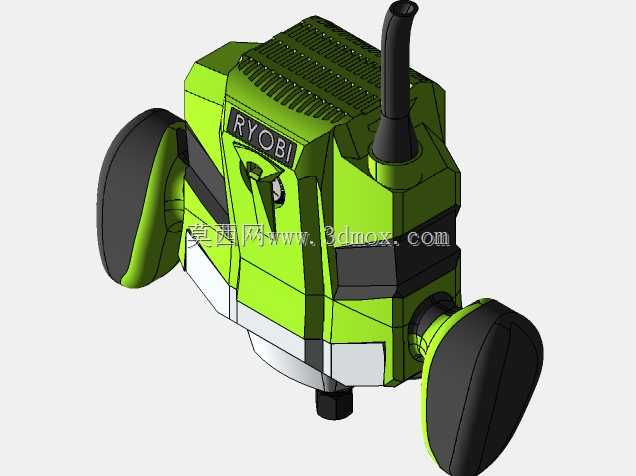

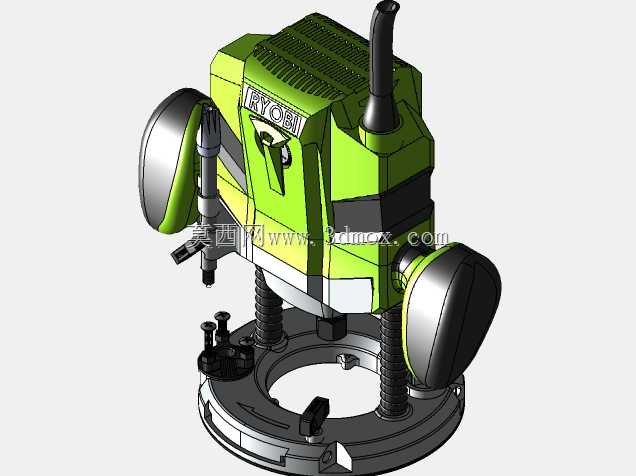

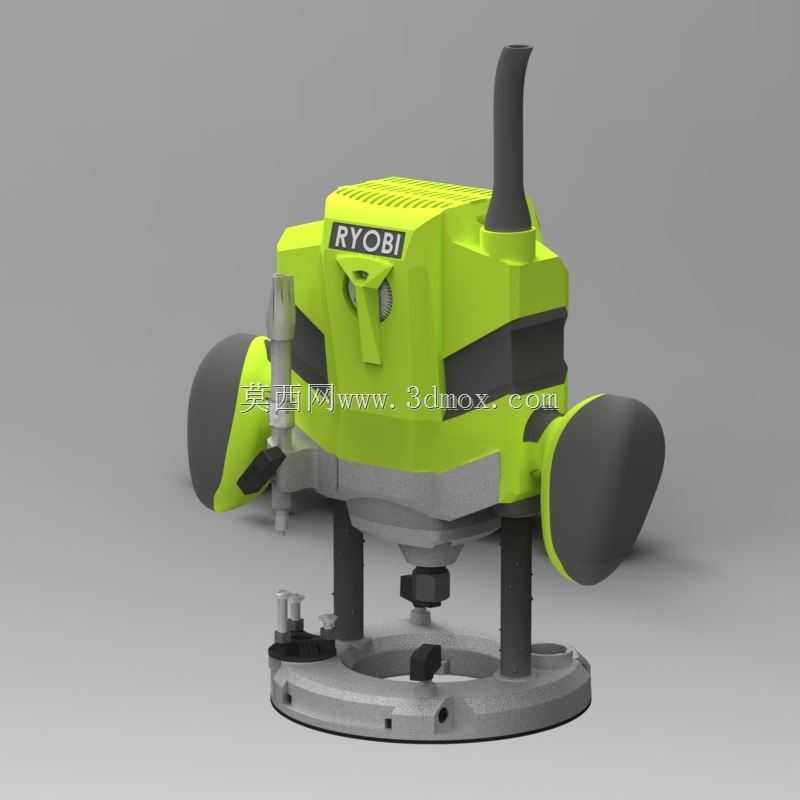

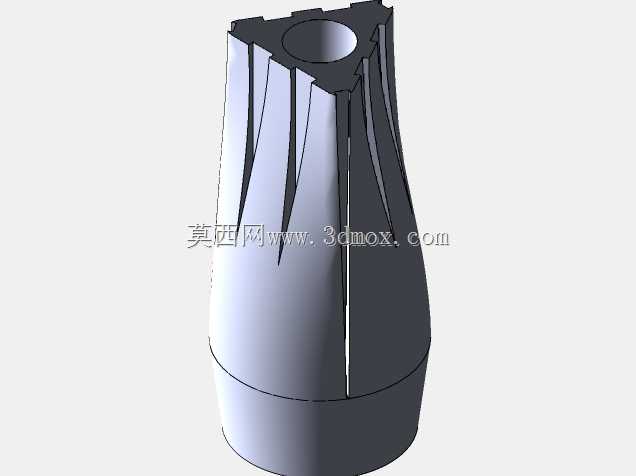

　　从整机布局看，模型采用左右对称的辅助手柄与中置驱动主机组合。两侧手柄向外延伸并带有下沉握持区，操作者可在双手施压时将力直接传递至底座，减少悬臂带来的抖动。主机外壳以流线型包覆电机腔，顶部设置密集散热格栅，气流可从上部进入并沿电机定子外周流通，带走连续重载铣削产生的热量。后侧向上弯曲的出线护套使电缆远离切削区，避免在板材表面拖拽时被铣刀卷入。

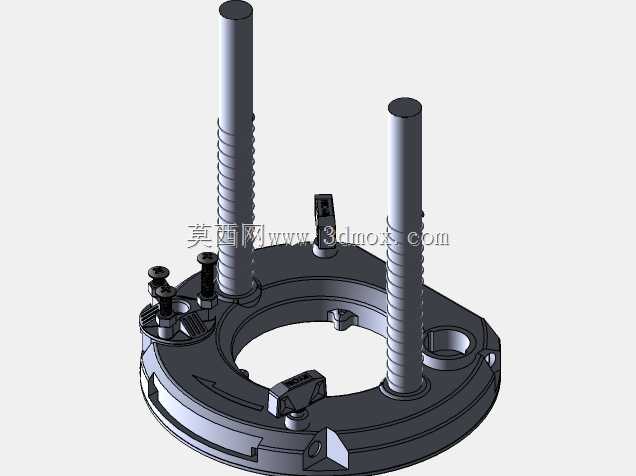

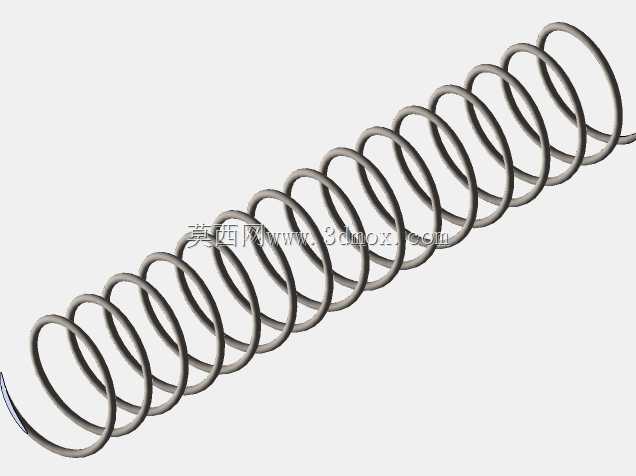

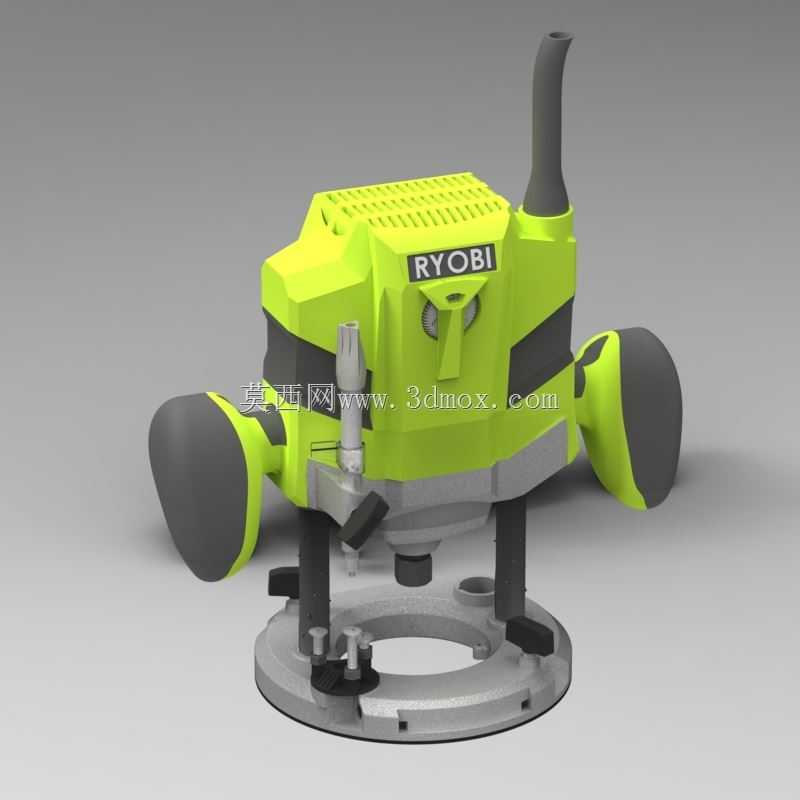

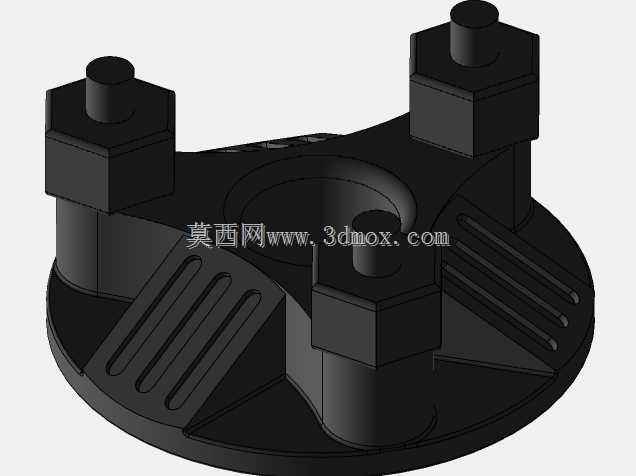

　　插入式结构的核心在于立柱导向与深度锁定。主机通过两根垂直导柱与底座相连，下压手柄可使刀头沿固定轴线向工件进给，松开后依靠内部复位弹簧回升。这种设计允许操作者在不移动底座的情况下控制吃刀深度，特别适合盲槽、榫眼、门锁孔及内嵌铰链位的加工。模型中底座为圆形铸铁或铸铝平台，中心开设较大排屑孔，周围布置微调螺钉与限位挡块，可在0至约50毫米范围内设定插入深度，并通过多档 turret 限位实现重复定深。底座外缘的平面度要求较高，实际生产中需经铣削与研磨，以保证贴板滑行时不翘动。

　　刀轴部分位于主机下方，采用标准夹头结构夹持不同柄径的铣刀。模型在主轴附近保留了锁紧按钮与调节螺母的位置关系，便于在三维环境中检查换刀空间。底座下方可安装导环、靠山、仿形针或吸尘接头，配合直线导轨、圆弧模板使用时，能够完成直边修形、曲线仿形和图案复刻。若将整机倒装于工作台下方，底座平面即可作为刀头伸出基准，配合推把完成小型工件的立铣加工，因此该结构在小型工坊中具有很强的工艺扩展性。

　　人机工程方面，手柄的高度、间距和倾角决定了长时间作业的疲劳度。模型中手柄轴线相对底座平面略微上扬，使手腕在自然状态下即可控制进给方向；手柄表面包覆软胶区域，可在一定程度上吸收电机高频振动。开关位置设在拇指可达区域，操作者无需松开握持即可完成启停。整机重心被控制在底座中心附近，下刀时不会因偏载而让底座单侧翘起，这对大直径铣刀或深槽加工尤为关键。

　　在安装边界上，圆形底座直径决定了最小贴板面积与边缘加工距离；导柱间距限制了主机升降行程与外壳尺寸；夹头端面到底座底面的距离决定了最大刀长和有效切削深度。进行结构设计时，需要核对电机外径、风叶尺寸、碳刷室、开关腔体与外壳壁厚之间的空间，同时保证导柱与铜套的同轴度，避免下压时出现卡滞。底座上的螺孔位置还需与常见倒装板孔位兼容，以便用户在不同工作台之间切换。

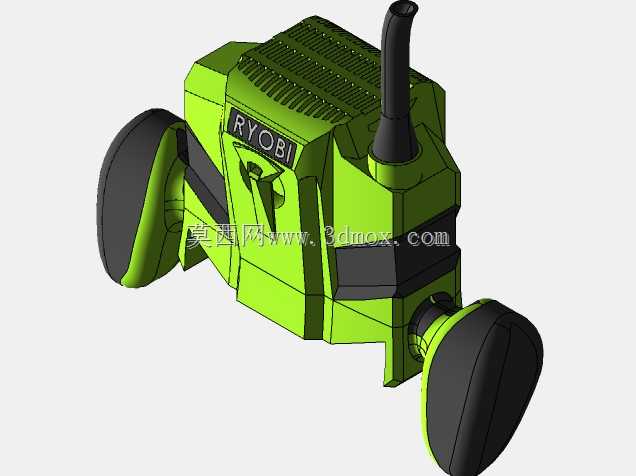

　　从建模角度看，该作品完整表达了外壳分模线、散热孔阵列、手柄曲面、底座加强筋、夹头组件和深度调节机构，能够用于外观评审、装配干涉检查、操作姿态分析以及说明书爆炸图制作。对结构工程师而言，可在此基础上进一步细化电机安装、弹簧回位、防尘密封和吸尘通道；对工艺人员而言，则可据此评估外壳注塑、底座压铸和手柄包胶的制造可行性。整体而言，这是一台围绕木工铣削实际工况构建的插入式雕刻机，其功能分区清晰，操作与安装边界明确，能够直接服务于电动工具产品开发与教学演示。
