手机外壳冲压成型工装结构设计

　　这套手机壳冲压成型工装面向消费电子外壳的薄板压型工序，核心任务是在一次合模过程中完成壳体曲面、边缘翻边和局部定位特征的成型。现场使用时，上模部分随压机滑块下行，先通过导柱导套建立稳定导向，再由压料面约束板料，最后由凸凹模完成壳体轮廓的塑性变形。对于手机壳这类外观件，成型过程不仅要保证尺寸，还要控制表面拉伤、起皱和回弹，因此型面过渡、压料力分布和闭合高度都需要在结构阶段反复校核。

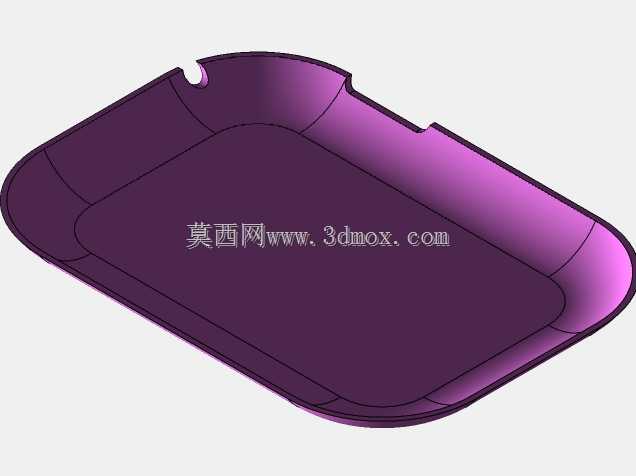

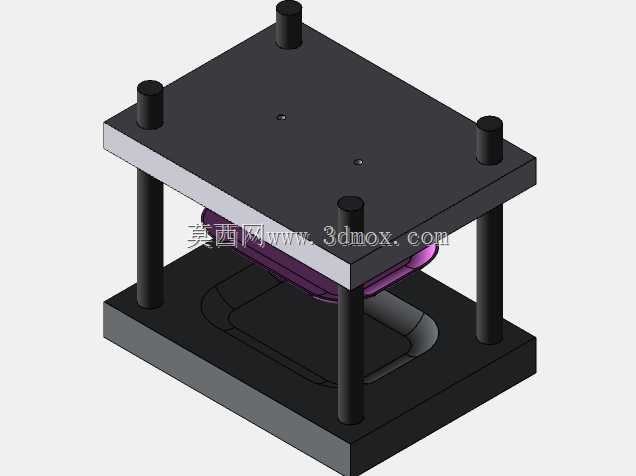

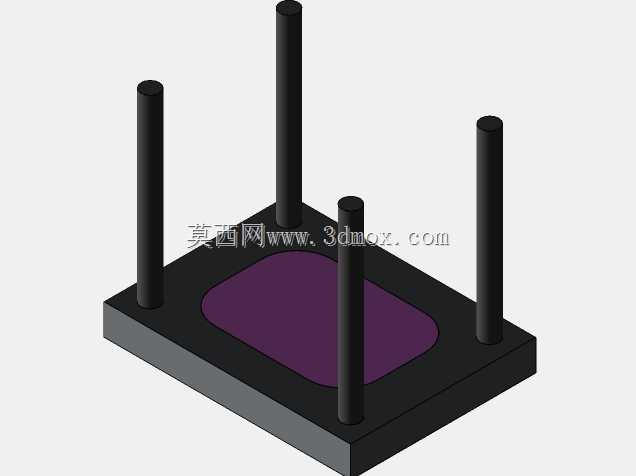

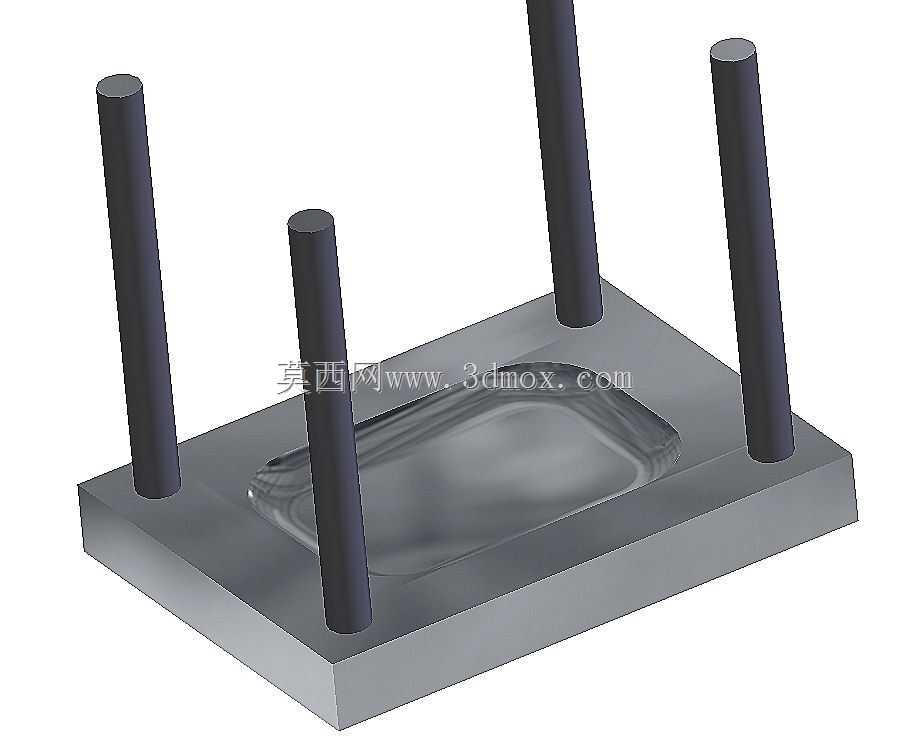

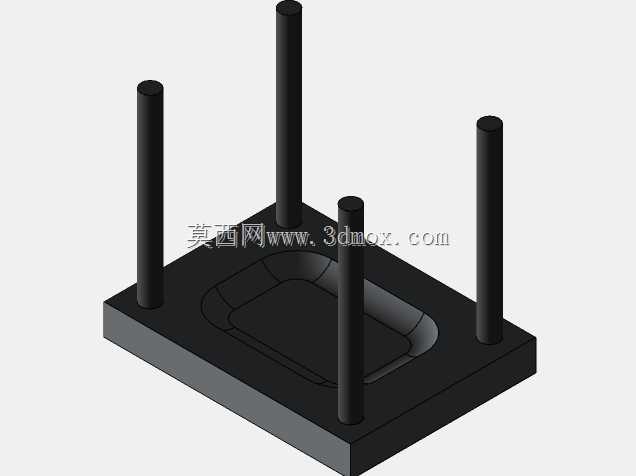

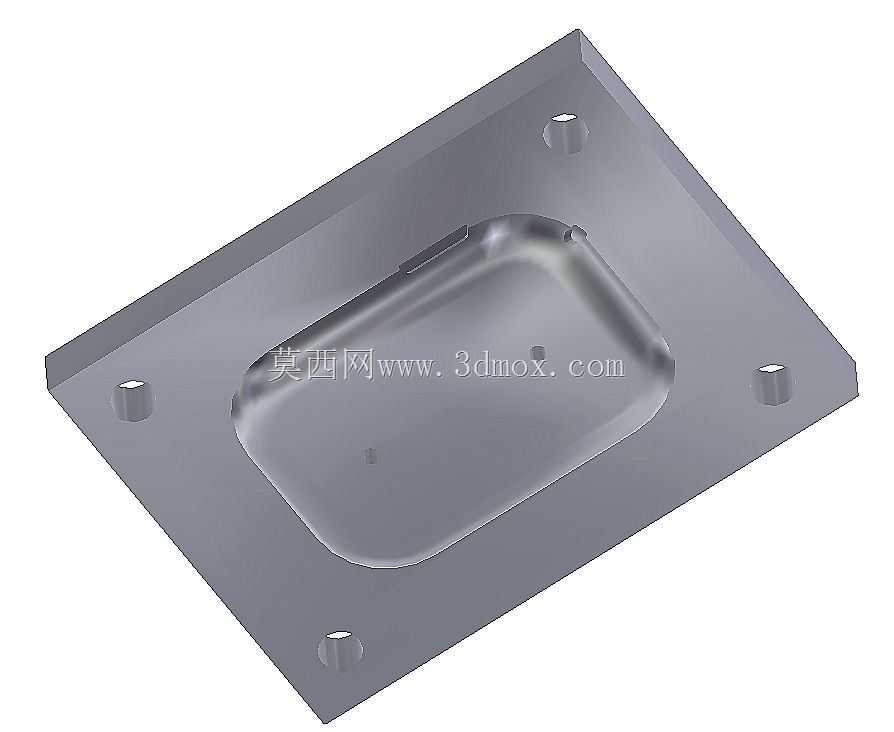

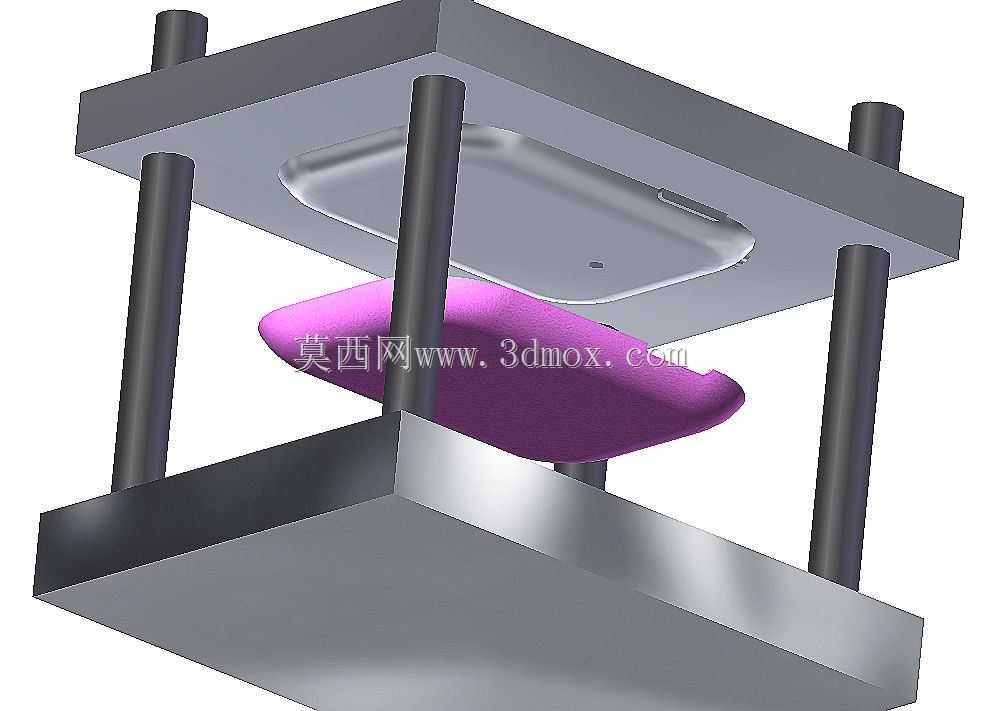

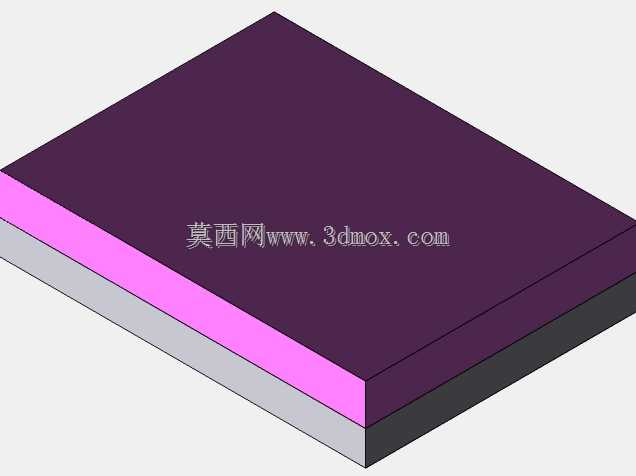

　　从结构布置看，工装采用四导柱支撑形式，导向件分布在模架四角，能够承受偏载并抑制合模时的横向窜动。上模板承担凸模或凹模的安装基准，下模板作为承压基础，中间设置成型件和弹性卸料结构。紫色区域对应手机壳成型料片或压料部件，其位置直接决定材料在型面上的流动状态。设计时需要把料片初始位置、压料接触顺序和最终贴合状态放在同一装配关系中检查，避免局部材料被过早卡死而导致开裂。

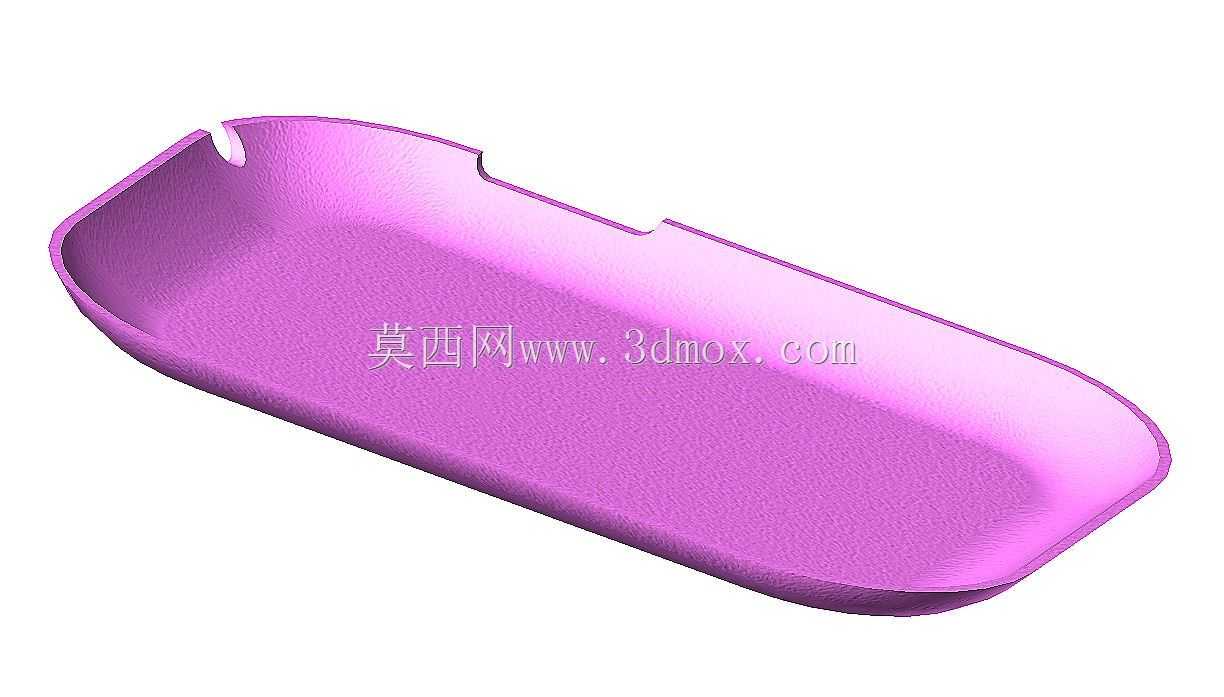

　　该类工装主要用于手机保护壳、电池后盖、装饰面板等薄壳件的小批量试制或批量生产。与注塑壳体不同，冲压成型更强调板料在连续曲面上的延展和收缩，尤其在摄像头开孔、侧边圆角和底部弧面位置，材料流动速度不一致，容易造成壁厚减薄或形状偏差。工程师在建模时通常会先确定壳体分模线，再反推凸凹模工作曲面，随后补充导柱、模座、螺钉、销钉等标准件位置，使整个结构既满足成型要求，又便于加工和装配。

　　外形尺寸与安装边界需要围绕压机工作台参数确定。上下模板的长宽要覆盖成型区、导向区和紧固件布置区，同时留出压板槽或U形槽位置，保证工装能够可靠固定在压机台面上。闭合高度必须与压机最大、最小装模高度匹配，行程设定还要保证取放料空间。导柱长度不能只满足闭合状态导向，还要在开模取件时保留足够插入量，防止上下模重新合模时发生啃模。对于手机壳这类小型模具，模板厚度不必盲目加大，但承压区、导向区和螺钉锁紧区需要形成连续刚性传力路径。

　　产品功能特性体现在成型稳定性和维护便利性两方面。成型件负责壳体最终形状，模架负责重复定位，卸料或顶出部件负责成型后顺利取件。若壳体侧壁存在倒扣，单纯上下开模无法直接脱模，就需要在结构中增加斜楔、滑块或分体凹模；若只是浅拉深和弧面压型，则可通过合理拔模斜度和表面抛光降低脱模阻力。图中结构展示的是较直观的上下压合关系，实际投产前还应结合料厚、材料牌号和表面处理要求修正凸凹模间隙。

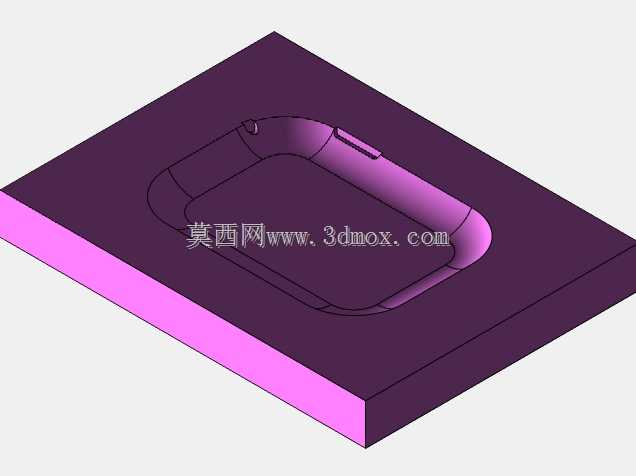

　　设计思路上，不能把手机壳外形简单理解为一个曲面实体。冲压工装关注的是材料如何从平板变成空间壳体，因此型面补偿、坯料轮廓和压料面形状往往比单纯外观曲面更关键。圆角过小会增加拉裂风险，压料过紧会限制进料，压料过松又会在边缘形成波纹。三维建模时应把工作零件、模架、导向件和干涉检查放在统一装配环境中完成，尤其要检查螺钉头部、导套端部、卸料板行程与壳体取件路径之间的空间关系。

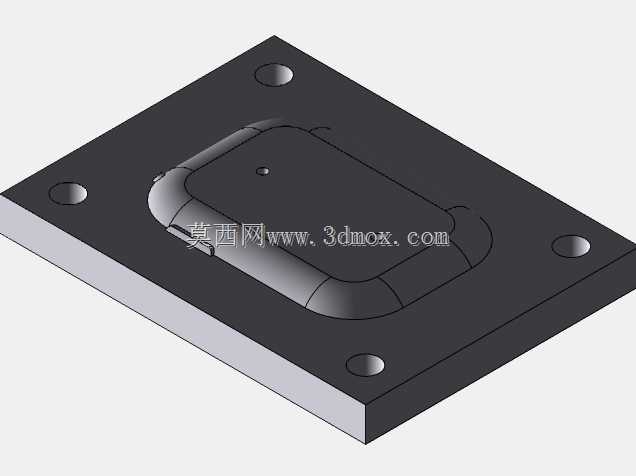

　　在加工实现层面，上下模板通常以铣削、磨削保证平面度，成型型面可通过数控铣后再进行抛光。导柱安装孔与导套孔需要控制同轴度，销钉孔用于装配后的精确定位，螺钉孔则承担锁紧功能。若试模后出现局部回弹，可通过调整型面圆角、增加拉延筋或修正压料间隙来改善。对于结构设计人员来说，这套工装的价值不在于复杂外观，而在于把薄板成型中的导向、压料、成型、退料几个动作压缩到可靠的机械结构中，并在有限安装边界内保证长期重复运行的精度。
