带侧开槽的阶梯轴类连接端头结构

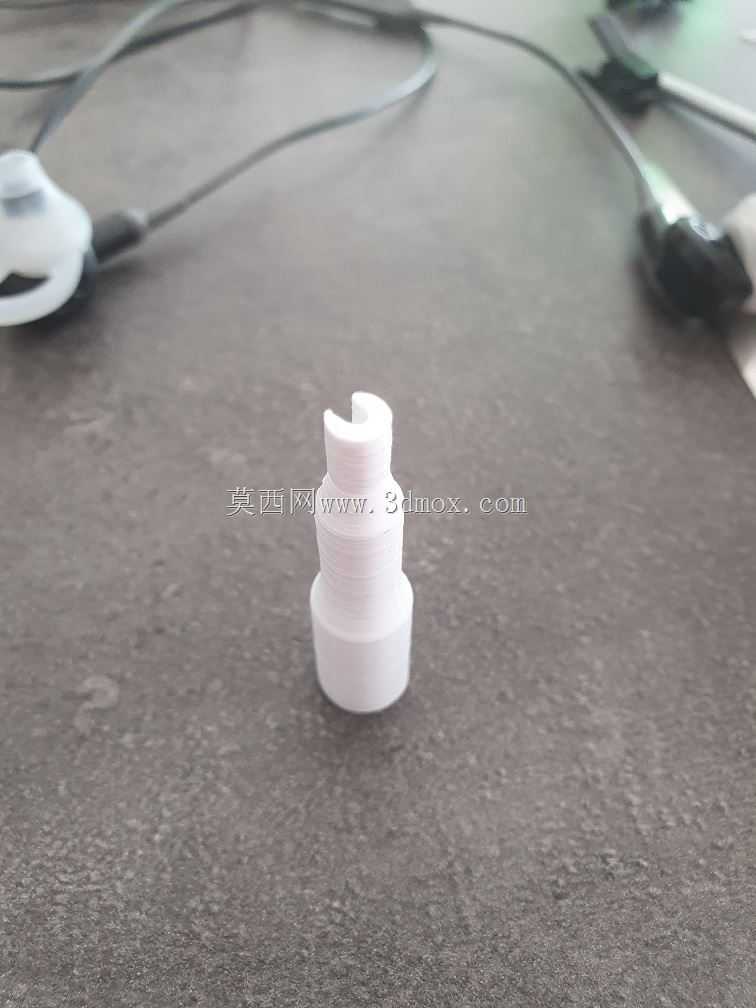

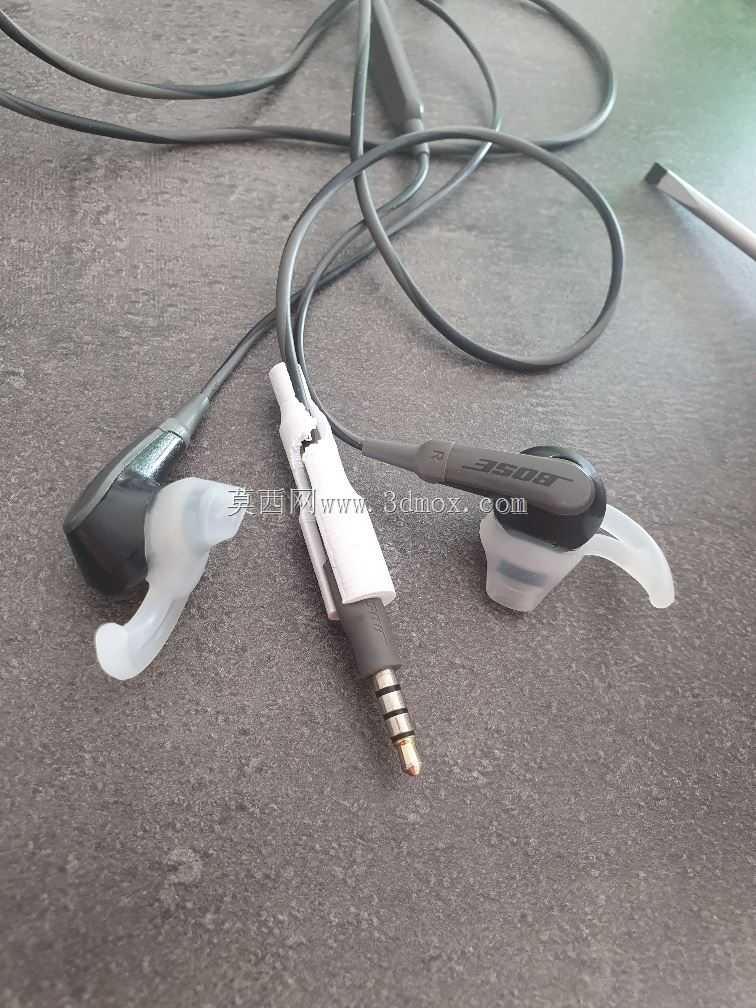

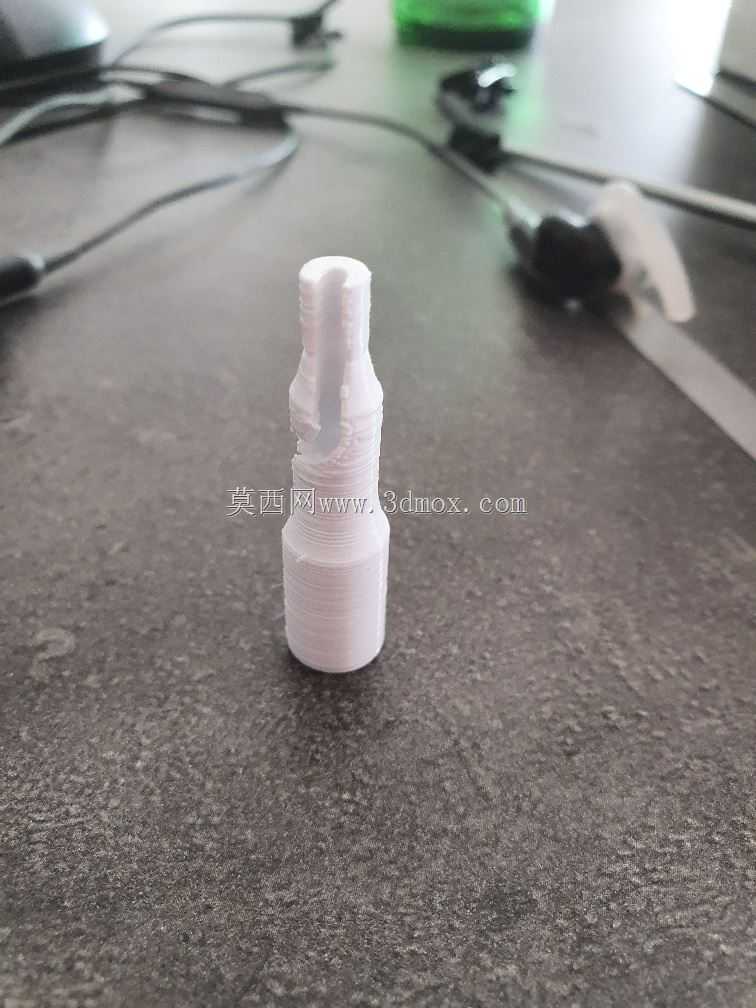

　　该零件属于小直径轴类连接端头，整体采用三段式阶梯回转结构，底部为大直径圆柱段，作为主体承载与插接定位基准，中段为过渡锥面，用于装配导向与应力分散，顶部为小直径工作段，顶端开设单侧径向通槽，用于与配套部件实现卡合、防转或快速插拔连接。在实际产线场景中，这类端头常作为快换夹具的连接销、检测治具的定位插销，或是小型气动元件的快插接头使用，在3C电子装配工位、小型工装夹具台、实验室检测装置上都能见到同类结构，它不需要额外紧固件，靠顶端开槽产生的微量弹性变形就能实现轴向限位，拆装效率远高于普通圆柱销。从结构受力角度看，底部大直径段的外径与安装孔采用小间隙配合，装配后可承担径向剪切载荷，过渡锥面的锥度控制在合理范围，

　　既不会因锥度过大导致装配导向行程不足，也不会因锥度过小增加轴向长度占用；顶端开槽的宽度与深度直接决定卡合量，开槽过深会削弱端头根部的抗扭强度，在频繁插拔后容易出现根部断裂，开槽过浅则会导致卡合不到位，受振动后出现松脱。建模时优先以底部圆柱端面为草图基准绘制回转轮廓，通过旋转特征生成主体基体，再在顶端工作段创建对称基准面，绘制开槽轮廓后执行拉伸切除，槽口的两个棱边需要做微小倒圆处理，避免热处理或使用过程中出现应力集中开裂；各段阶梯的交接处均设置退刀槽结构，满足机加工时车削工序的退刀需求，同时保证装配时相邻端面可以完全贴合。安装边界方面，底部大直径段的长度决定了插接深度，安装板的开孔厚度需小于该段长度，

　　保证端头装入后底部端面不凸出安装面，中段锥面的最大直径与底部圆柱直径保持一致，最小直径与顶部工作段直径衔接，整体轴向总长度紧凑，适合安装空间狭小的密集工位。零件的外圆表面需要保证足够的圆柱度，尤其是与安装孔配合的底部段，圆度误差过大会直接导致插拔卡滞，顶端开槽的两侧面需要保证平行度，否则与配套卡槽配合时会出现单侧受力，加剧局部磨损。这类端头在日常维护中，需要定期检查开槽部位的张开量，如果出现塑性变形无法回弹，就需要及时更换，避免定位失效导致工件偏移；相比带螺纹的连接端头，它的拆装无需工具，单手即可操作，在需要频繁更换治具的小批量多品种生产线上，能大幅缩短换型等待时间。
