足球网笼脚快装锁扣结构设计

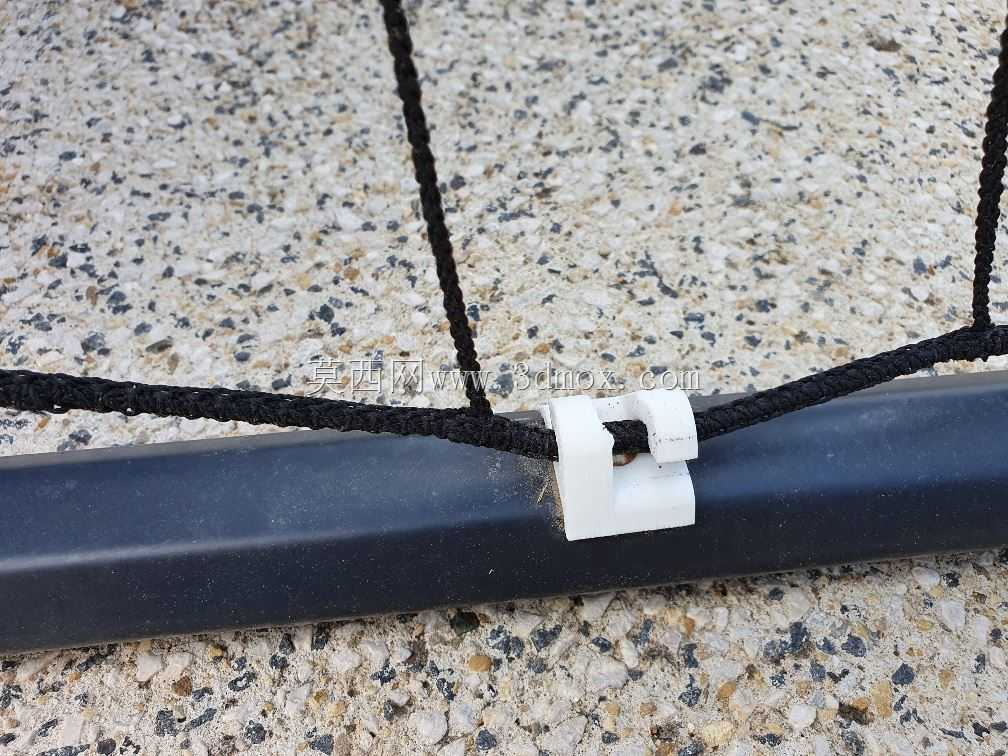

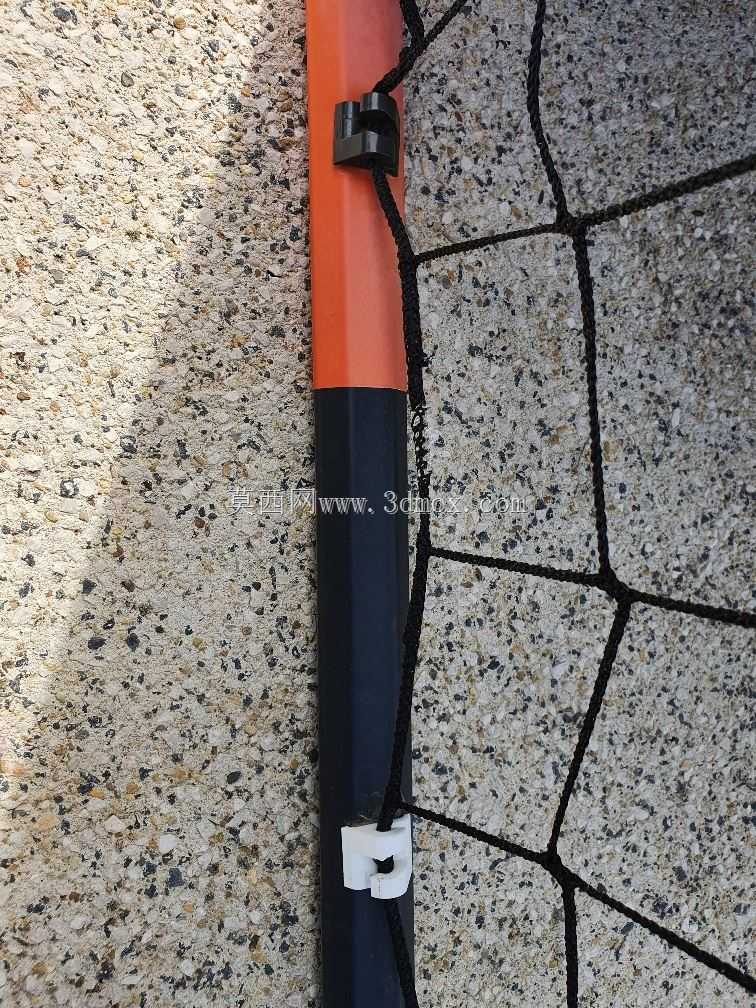

　　笼式足球场地的围网固定，长期受足球冲击、人员倚靠和户外温差影响，普通扎带容易松脱断裂，金属卡扣又会划伤网绳或运动人员。这套锁扣结构正是针对该类场景设计，核心目标是在不使用工具的前提下，把黑色编织围网可靠压合在框架圆管上，同时保持拆装便利。从结构上看，零件采用一体式塑料卡扣形态，中部开设贯通的绳槽，网绳在装配时嵌入槽内，再通过卡扣两侧的包夹结构扣合在圆管外壁。卡扣内侧并非光滑圆弧，而是带有与圆管贴合的限位面，能够限制卡扣沿管周转动；绳槽边缘做了圆角过渡，避免网绳在反复拉扯时被锐边切割。这种设计把网绳的张紧力转化为卡扣对管壁的正压力，足球撞击围网时，载荷先由网绳分散，再通过卡扣传递到框架，不会在单点形成应力集中。

　　实际选型时需要先确认框架管径。卡扣的包覆弧长、开口宽度和内侧限位高度共同决定了适配范围，若管径超出设计边界，卡扣会出现扣合不到位或预紧力不足；管径过小则容易沿管身窜动。建模时应先建立圆管基准，再以管轴线为参照布置卡扣，保证绳槽方向与网绳走向一致。围网通常呈网格状，上下横向边绳和纵向绳的受力方向不同，横向边绳承担主要张紧载荷，卡扣间距可适当加密，纵向绳主要限制网面外鼓，卡扣布置可结合网格节点统一处理。该零件除了用于足球网，也可推广到其他场地围网、防护栏网、货运捆扎网的固定场景。只要被固定对象为圆管框架、被束缚件为编织绳或扁带，且要求快速拆装、无尖锐外露，都可以参考该结构调整尺寸。设计思路上没有采用螺栓压紧或金属抱箍，

　　而是利用塑料件自身的弹性变形完成卡接：装配时手指按压卡扣两侧，让开口张开并越过圆管，到位后卡扣回弹，内侧弧面抱紧管壁；拆卸时用平口工具或手指拨开两侧卡舌即可取下，无需在框架上钻孔，也不会破坏管材表面防腐层。考虑到户外使用，材料需兼顾韧性和耐候性，低温下不能因脆断导致卡扣碎裂，长期紫外线照射后也不应明显变脆。结构建模时要重点检查几处边界：卡扣开口处的导入斜面决定装配手感，斜面过短会导致按压费力，过长则降低抱持力；卡舌根部是应力集中区域，应保留足够圆角，避免反复开合后出现疲劳裂纹；绳槽宽度要略大于网绳直径，既方便网绳嵌入，又不能让绳在槽内有过大旷量，否则冲击时会产生滑动磨损。从安装流程看，施工人员先将围网展开并临时挂在框架上，

　　逐段把边绳按入卡扣绳槽，再对准圆管按压扣合，整个过程不需要螺丝、扳手或束带枪，后期更换破损网面时可单独拆卸对应卡扣，重复利用率高。相比传统钢丝绑扎，该结构不会在网绳上形成硬折点，也不会因锈蚀污染网面；相比尼龙扎带，它具备可重复开启、张紧后不滑牙的优势。在三维建模阶段，还应把卡扣与圆管、网绳做成小装配体验证干涉：卡扣处于自由状态时开口尺寸略小于管径，扣合后两侧卡舌应完全越过管面并形成止退；网绳嵌入槽内后，绳的最高点不应高出卡扣外表面，防止运动中直接摩擦绳体。若用于更高冲击的训练场，可在卡扣背面增加防滑筋，或在绳槽内设置细微倒齿，进一步提升握持力，但倒齿必须圆润，防止切断纤维。整体而言，这是一个看似简单却直接关系到围网寿命和使用安全的连接件，其价值不在于复杂造型，而在于对现场安装、受力传递、维护更换和人体接触安全的综合平衡。
