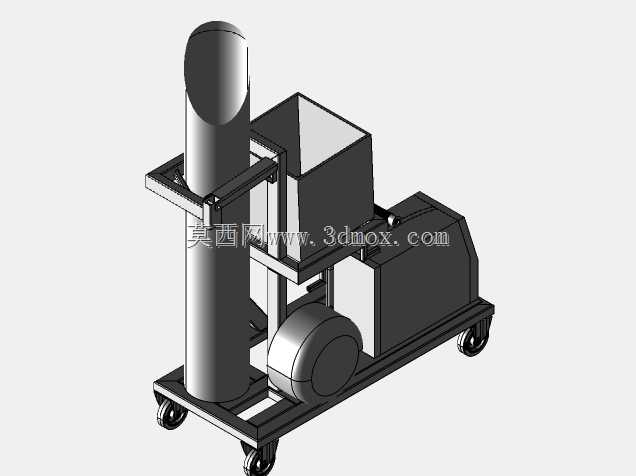

移动式MIG/MAG焊机集成运载小车结构设计

这款移动式MIG/MAG焊机运载小车，主要面向车间零散焊接作业、户外现场施工、大型构件原位焊接等场景设计，解决传统焊接作业中气保焊设备、气瓶、焊材、工具分散搬运耗时，作业时管线杂乱易拖拽破损的痛点，实现焊接作业全要素的集成化移动承载，让焊工可以单人快速完成作业点位转移，无需反复往返搬运设备与耗材。

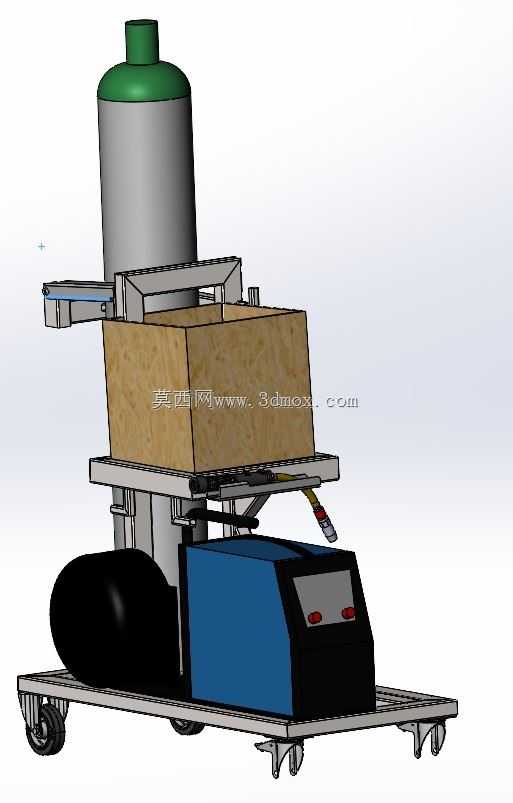

从实际用途来看，该小车可同时承载MIG/MAG焊接电源、保护气体气瓶、送丝机构、焊枪及常用焊接工具、备用焊材，底部配置带刹车的万向脚轮与定向脚轮组合，平坦车间地面可灵活推行，在作业点位踩下刹车即可固定车体，避免作业过程中车体滑移影响焊接精度。上层置物平台可放置焊材盒、防护工具等随身作业物品，中部托架专门适配焊接电源的安装尺寸，预留了电源散热间隙，避免长时间焊接作业时热量堆积影响电源使用寿命；气瓶固定位设置了环抱式限位结构与绑带安装位，可适配常规规格的钢制焊接气瓶，防止推行过程中气瓶倾倒引发安全隐患。

设计思路上，整体采用分层承载的框架式结构，主承载框架采用型钢焊接成型，在保证整体结构强度满足满载承重需求的前提下，尽可能降低车体自重，减少推行阻力。结构布局上遵循作业操作习惯，将焊接电源放置在车体中部靠前位置，操作面板朝向焊工站立侧，无需侧身即可调节焊接参数；气瓶放置在车体后侧，利用气瓶自重平衡前部电源与置物平台的重量，避免推行时出现前倾翘头的问题；焊枪挂架设置在车体侧部，焊枪可自然悬挂，避免焊枪线缆过度弯折，延长线缆使用寿命。车体底部的脚轮安装座做了加强设计，可承受满载状态下经过车间地面接缝、小型障碍物时的冲击载荷，不会出现支架变形的问题。

外形尺寸与安装边界方面，整车宽度控制在常规车间通道通行要求范围内，可顺利通过0.8米宽的车间人行通道与设备间隙，长度方向预留了气瓶与电源的安装间隙，不会出现部件干涉；高度方向符合人体工程学推行高度，扶手位置适配多数成年人的站立握持高度，长时间推行不会产生过度疲劳。各部件的安装位均预留了装配调整间隙，焊接电源、气瓶的固定位置可根据不同品牌型号的设备尺寸做小幅调整，适配市面上主流的MIG/MAG焊机安装需求，无需额外改装即可直接投入使用。
