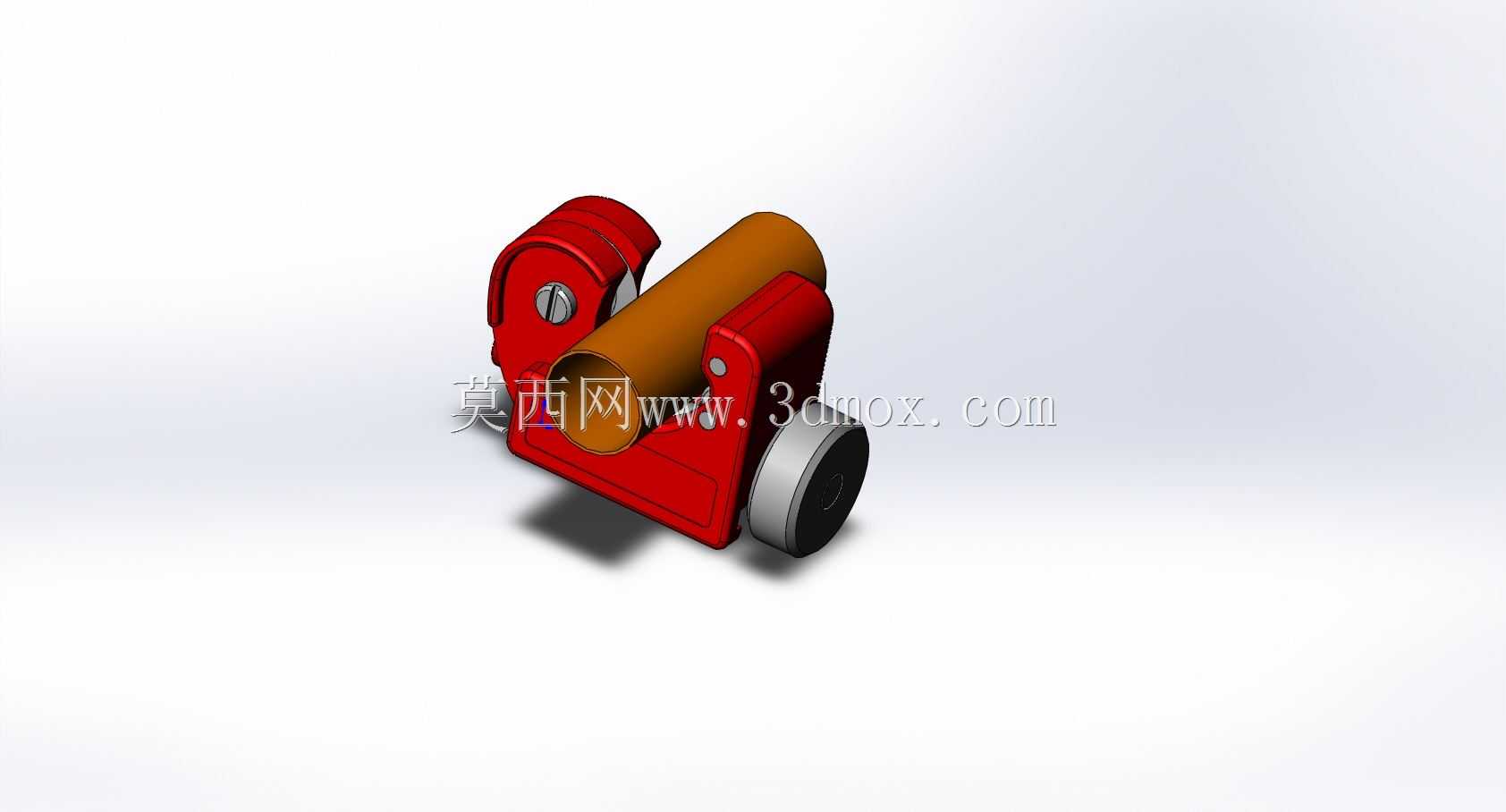

小型手动管材切割装置结构设计

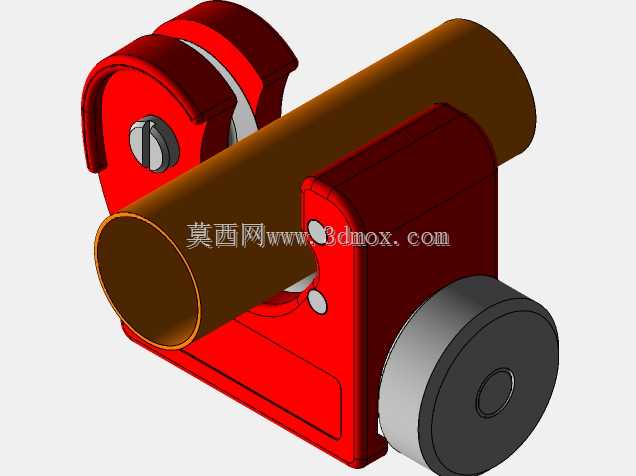

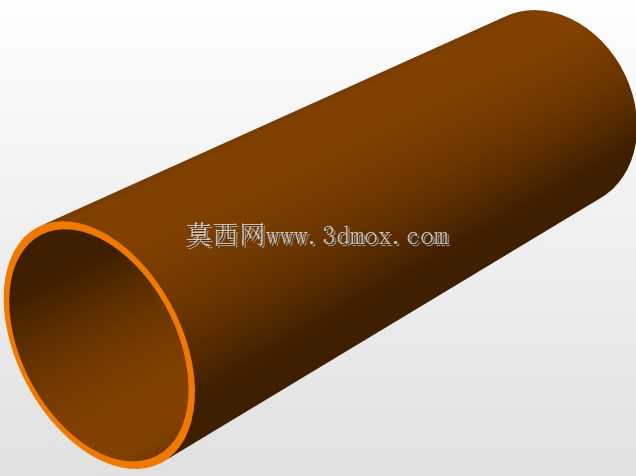

　　该小型切管装置主要面向薄壁金属圆管、小直径塑料管的定长切断作业，常见于五金维修工位、管路预制现场、教学实训车间及小件装配线旁。相较于大型砂轮切割机或带锯床，它不需要外接动力源，也不占用固定安装空间，操作者可直接将其放置于工作台面，单手即可完成进给与旋切动作，适合批量小、规格杂、切口要求平整的管材加工场景。装置核心由夹持座、旋转切刀轮、导向压轮及进给螺杆组成。管材穿入主体开口后，通过侧面旋钮带动压轮逼近管壁，使圆形刀片以点接触方式压入管材表面；随后绕管材轴线转动本体或手动旋转管材，刀片在圆周方向连续滚压切入，最终形成无毛刺、垂直度较好的环形断口。这种滚切方式不会产生大量切屑，也避免了砂轮切割带来的高温烧边与粉尘问题，对铜、铝、

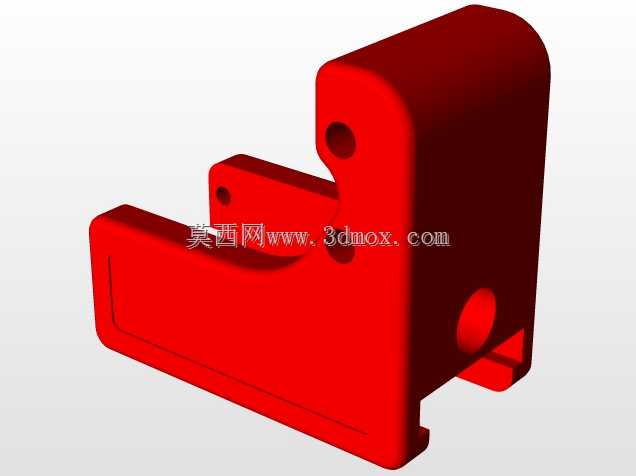

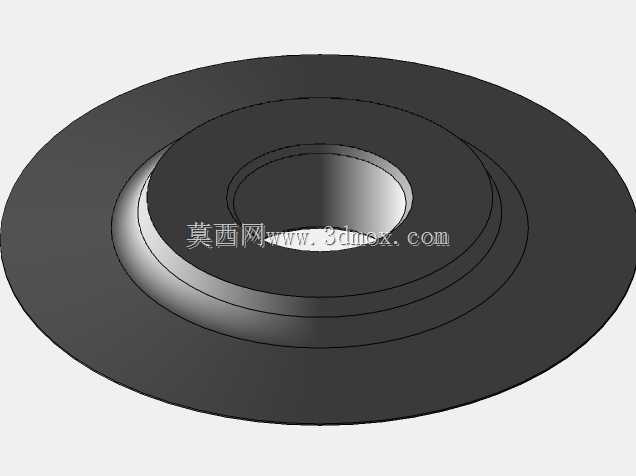

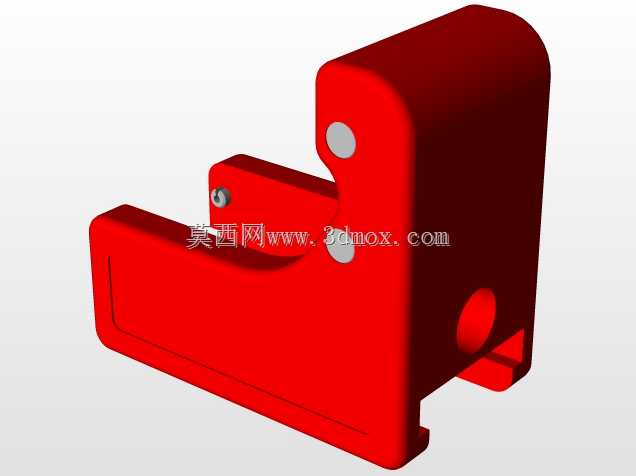

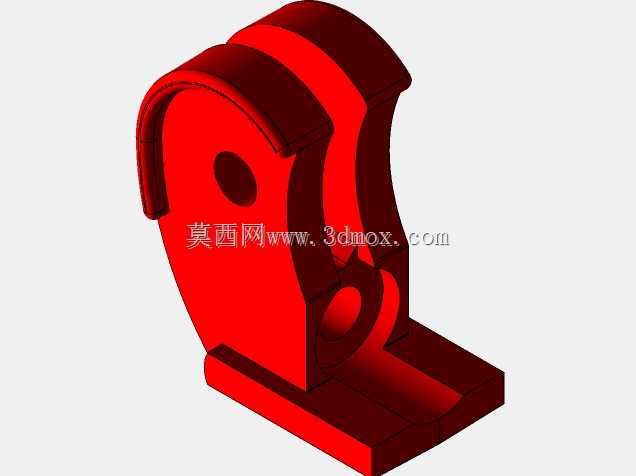

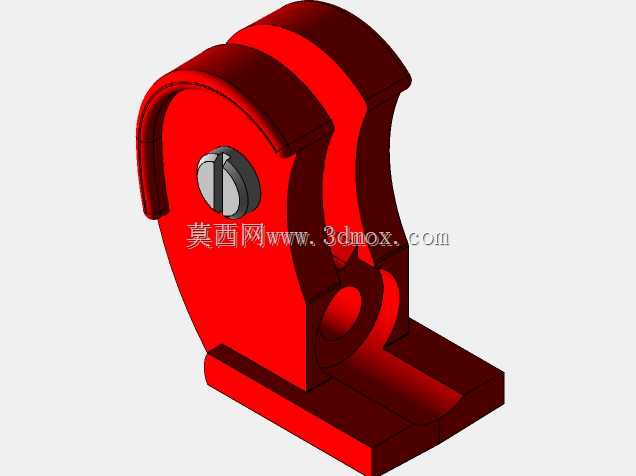

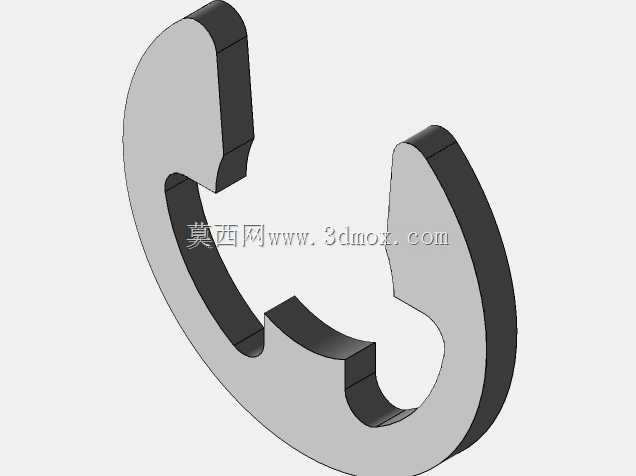

　　薄壁钢管及PVC类管材尤为适用。从结构布局看，红色壳体承担主要支撑与防护作用，内部容纳螺杆滑块与刀轮轴系。壳体开口宽度决定可容纳管材的最大外径，底部弧形轮廓与侧面限位面共同构成管材的径向定位基准，保证切割过程中管材轴线与刀片回转中心基本重合，减少切口偏斜。刀轮采用硬质合金小圆盘，通过销轴铰接于滑块前端，磨损后可快速更换；压轮与刀轮对向布置，二者中心连线应尽量通过管材中心，以降低夹紧时的径向变形。进给机构采用细牙螺纹传动，螺距选择需兼顾进给手感与切割效率：螺距过大，单次旋入深度难以控制，容易压溃薄壁管；螺距过小，则操作圈数过多，影响加工节奏。滑块与壳体之间设置导向平面，防止进给过程中刀轮偏转。壳体外侧的旋钮应具备足够直径与防滑纹路，

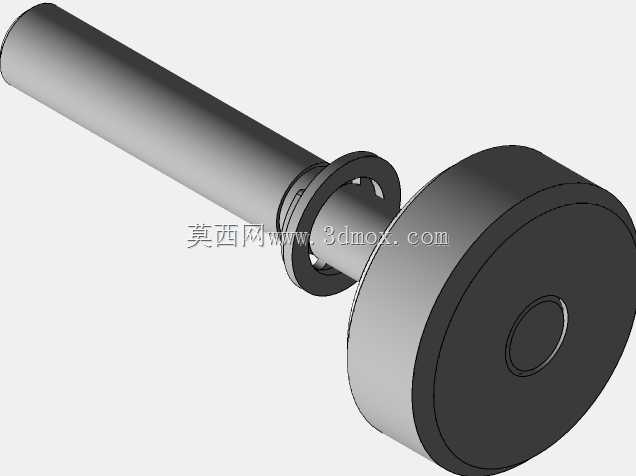

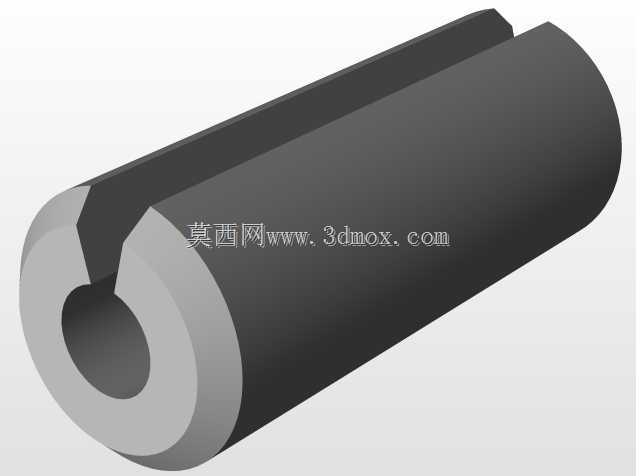

　　使操作者在施加轴向进给力时仍能舒适转动。底部的灰色滚轮并非行走轮，而是辅助支撑与旋转导向件，在切割大直径管材时可承托管身下侧，降低操作者托举负担。整机外形紧凑，长宽高均控制在手持可搬运范围内，底部平整，可直接贴合台虎钳钳口或工作台面，必要时通过螺栓孔进行临时固定。安装边界方面，需在工作台预留与底座轮廓相当的平面区域，并在管材送进方向留出足够的直管通过空间，避免弯管或已装接头干涉。三维建模过程中，应重点验证刀轮与压轮的中心距调节范围、螺杆行程与最大管径的匹配关系，以及壳体开口处的应力集中情况。薄壁壳体在夹紧反力作用下可能出现张口变形，建模时需在开口根部设置加强筋或加厚圆角，并通过装配间隙分析确保滑块运动顺畅。旋转切割时，

　　刀片与管材为线接触滚压，受力方向随转动不断变化，连接销轴需具备足够抗剪强度，壳体上的销轴孔应考虑重复装拆后的耐磨性。该装置的设计思路并非追求高自动化，而是在便携、低成本与切口质量之间取得平衡。对于维修现场的单件下料、灯饰五金行业的小管裁切、制冷管路的现场安装，这类手动切管器能够快速完成作业，且切口无需二次倒角即可直接进行套接或焊接。结构上省略电机、减速器与传动带，也使维护点集中在刀片与压轮的磨损更换上，日常只需清洁螺纹副并加注少量润滑脂。在选型与改型时，可根据常用管材直径范围调整开口高度与螺杆行程；若用于不锈钢等硬管，应加大刀轮厚度并选用更高硬度的刀片材料，同时增强壳体刚性，防止夹紧时弹性退让导致切割费力。整体模型完整呈现了手动切管器的工作原理与结构细节，可作为工装设计、手动工具结构分析及小型设备建模练习的参考对象。
