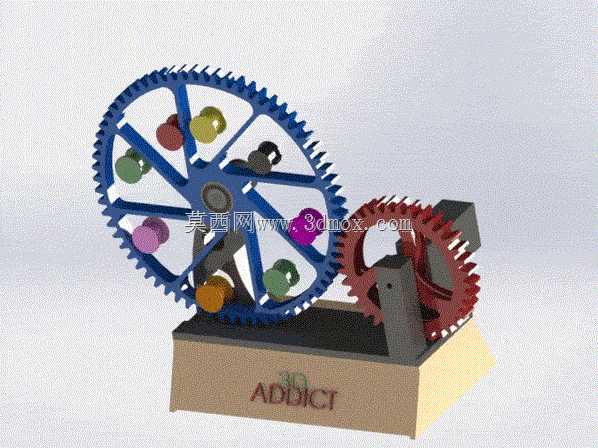

这套齿轮联动装置的核心结构由一大一小两个外啮合直齿轮、立式支撑座与矩形底座组成,大齿轮辐板上沿周向均匀布置多枚彩色配重柱,小齿轮通过侧方支座固定,两齿轮轴线保持平行且中心距严格匹配齿顶圆与齿根圆的啮合间隙,避免运转过程中出现齿面卡滞或侧隙过大的问题。从实际应用场景来看,这类结构并非用于工业动力传输,更多作为机械原理展示教具、桌面创意摆件使用,也可将其传动逻辑拆解后用于科普展品的互动单元,让参观者通过手动拨动大齿轮,直观观察外啮合齿轮的转速比变化、转向相反特性,以及配重块随轮体转动产生的视觉动态效果。
设计过程中首先要确定的是齿轮副的参数匹配,大齿轮齿数明显多于小齿轮,因此小齿轮会随大齿轮的转动获得更高的输出转速,两者的传动比等于齿数的反比。建模时需先绘制分度圆,在分度圆上完成齿廓的渐开线绘制,再通过圆周阵列得到全部轮齿,齿顶高、齿根高的参数要符合标准直齿轮的规范,保证啮合时齿面接触面积均匀,不会出现局部应力集中。大齿轮采用辐板式结构而非实心轮体,一方面是减轻整体重量,降低手动驱动所需的力矩,另一方面辐板间的空置区域也为彩色配重柱提供了安装位,配重柱与辐板上的安装孔采用小间隙配合,装配后可通过端面限位防止转动时脱出。
支撑结构的设计直接决定装置运转的平顺性,小齿轮的支撑座为L型折弯结构,底部与底座通过紧固件连接,竖直部分加工有与齿轮轴配合的通孔,轴与孔之间可根据使用需求加入滑动轴承或微小间隙配合,降低转动摩擦阻力。大齿轮的转轴同样固定在后方的支撑立板上,转轴的同轴度需要在装配时进行调整,避免齿轮转动时出现端面跳动,导致啮合间隙忽大忽小。底座作为整个装置的安装基准,采用矩形块结构,底部平整可直接放置在桌面,上部加工有与两个支撑座对应的安装定位面,保证两齿轮轴线的平行度公差控制在合理范围内,不会因底座变形导致轮齿偏磨。
从安装边界来看,装置的整体轮廓由大齿轮的齿顶圆直径决定最大宽度与高度方向尺寸,底座的长宽尺寸略大于齿轮副的投影范围,保证放置时的稳定性,不会因齿轮转动产生的轻微振动出现倾覆。配重柱的重量经过均衡配置,沿大齿轮周向对称分布,避免轮体出现静不平衡,导致转动时产生额外的离心力。彩色配重柱除了视觉装饰作用外,也可作为转速标记点,观察者可通过不同颜色柱体的移动速度,清晰判断大齿轮的转动快慢,以及与小齿轮的转速对应关系。
在结构细节上,两齿轮的啮合侧隙控制在0.1至0.2毫米左右,既不会因侧隙过小出现转动卡滞,也不会因侧隙过大导致换向时产生明显冲击。支撑座的高度经过匹配,使大小齿轮的分度圆处于同一水平面,保证啮合接触线沿齿宽方向均匀分布。底座表面的标识区域采用凹陷设计,可用于粘贴标识或直接雕刻文字,不会因长期摩擦出现磨损脱落。整个装置的所有棱角处均做了小倒角处理,避免装配和使用过程中划伤手部,也能消除应力集中,提升支撑件的结构强度。
对于机械原理教学场景,该装置可拆解为齿轮传动、轴系支撑、静平衡调校三个独立的教学模块,学习者可通过三维模型测量齿轮的模数、齿数、压力角等参数,计算理论传动比,再与实际转动的转速对比,理解参数对传动效果的影响。对于创意摆件设计而言,该结构的模块化程度较高,可通过更换不同齿数的齿轮改变传动比,或调整配重柱的颜色与数量,衍生出不同视觉风格的变体,底座也可更换为金属、木质等不同材质,适配不同的使用场景。
