圆盘槽轮连杆联动趣味机械结构

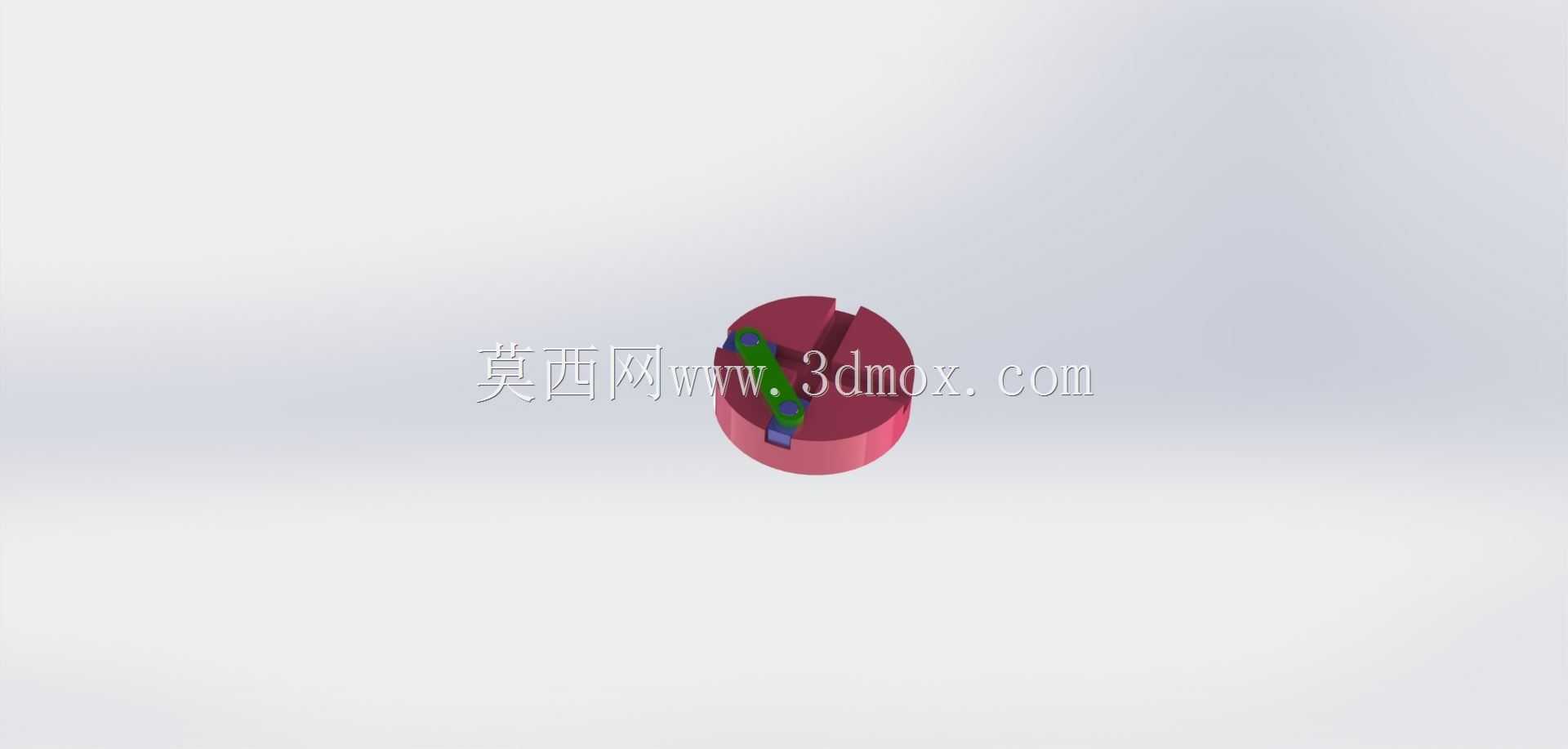

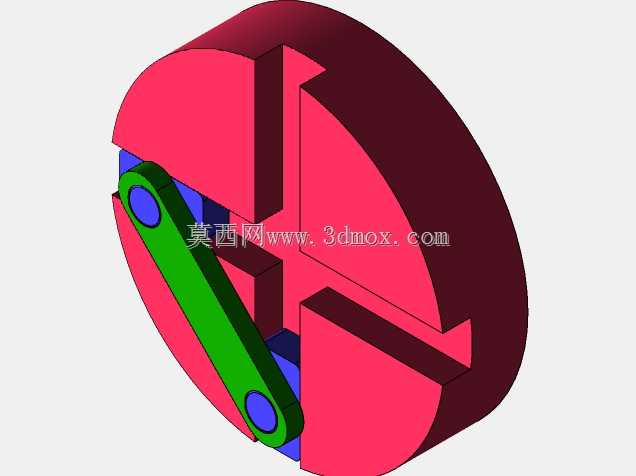

　　该结构以圆盘基体作为承载核心，在盘体上开设十字形通槽，槽道沿径向对称分布，槽宽与内置滑块的配合间隙控制在0.1mm以内，既保证滑块滑动顺畅，又避免运动过程中出现径向窜动。绿色连杆两端设置铰接孔，分别与盘体边缘固定销轴、槽内滑动销轴形成转动副，铰接处采用轴肩定位，轴向预留0.05mm间隙补偿热胀变形。

　　从实际功能来看，这套结构可作为间歇传动演示教具，也能嵌入小型自动化设备的工位切换机构中——当圆盘绕中心轴连续回转时，连杆带动滑块沿十字槽往复滑动，可将连续旋转运动转化为周期性直线进给，在轻工包装、电子元件分拣设备里，能完成短距离工位推送、料仓闸门启闭这类动作。

　　设计思路上没有采用复杂的凸轮轮廓，而是用最基础的转动副+移动副组合实现运动转换，所有零件均为等厚板件，可直接通过激光切割或线切割加工，无需定制异形刀具，单件制造成本能压缩到传统凸轮机构的三分之一。盘体边缘做了R2圆角处理，避免装配时锐边划伤，槽道转角处预留直径3mm的退刀孔，消除铣削加工的应力集中点。

　　安装边界方面，圆盘外径120mm，厚度15mm，中心安装孔直径10mm，可直接适配市面标准的42系列步进电机输出轴；连杆总长70mm，两端铰接孔中心距60mm，运动时连杆最大摆角42°，整体径向包络尺寸不超过130mm，轴向占用空间仅20mm，能轻松塞进紧凑型设备的机架夹层。

　　实际装配时要注意滑动销轴与槽道的平行度，需控制在0.02mm以内，否则会出现卡滞；铰接销轴的端面要加装薄型垫片，防止连杆轴向窜动脱出。这套结构没有冗余零件，拆解后仅包含圆盘、连杆、两个销轴、一个滑块共5个部件，维护时只需定期在槽道内涂抹少量锂基脂，就能保证长期运行无卡顿，非常适合入门级机械设计者学习运动副匹配逻辑，也能作为非标设备里的简易执行机构直接复用。
