双腔分体式电子沙漏结构设计方案

这款电子沙漏的结构设计跳出了传统玻璃沙漏的形态限制，采用对称双腔体分体式布局，两个独立的壳体单元通过中部的连接结构形成整体，既保留了传统沙漏的视觉辨识度，又为电子元器件的排布预留了充足空间。从实际应用场景来看，这类装置既可以作为桌面趣味计时摆件放置在办公场景，替代传统沙漏用于短时会议、专注工作的计时提醒，也可以作为文创类交互产品，用于科技展示、创意礼品领域，相比传统沙漏具备可重复使用、计时精度可控、可拓展交互功能的优势。

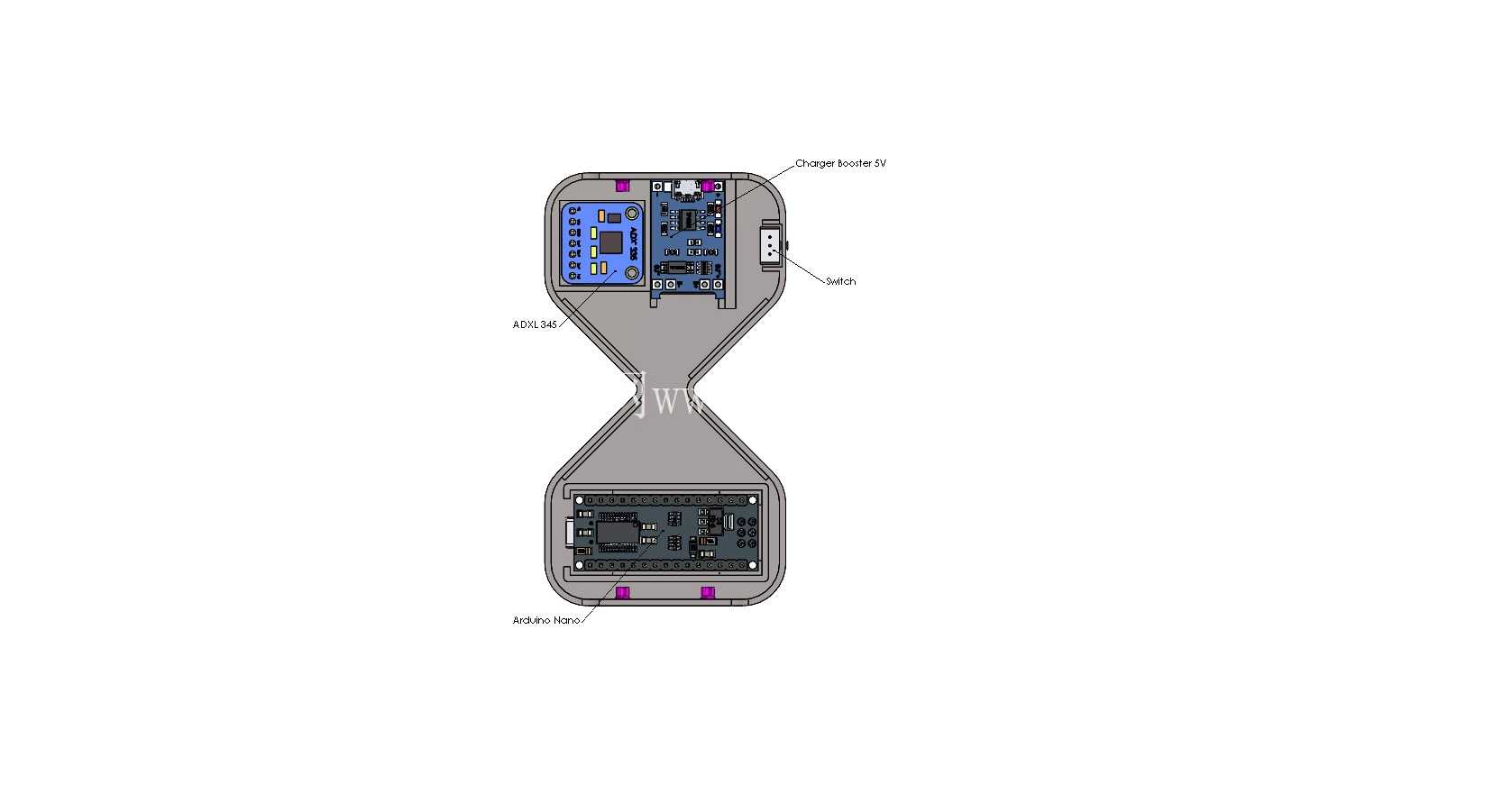

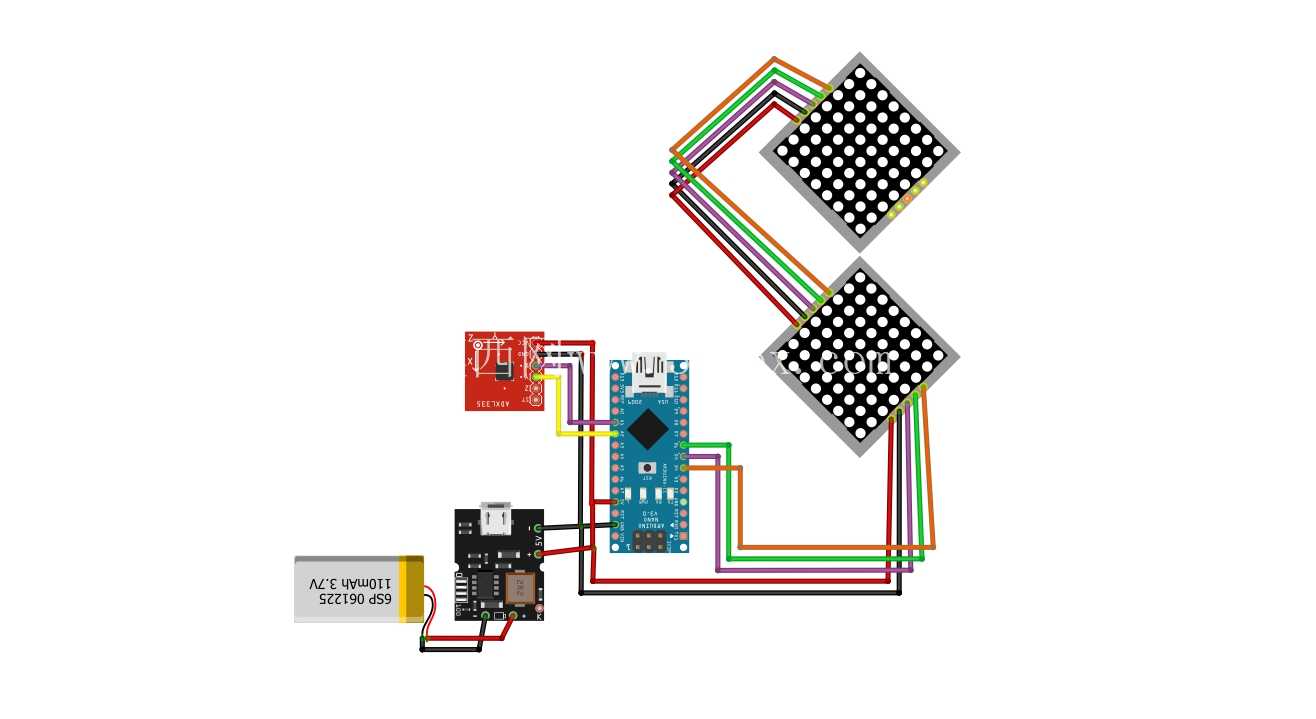

从功能特性层面看，结构上预留了电子功能模块的安装位，中部腔体可容纳显示单元、控制电路板与传感组件，两个侧置壳体分别设置了接口与操作按键，其中一侧壳体预留标准M3×10规格的安装螺孔，可搭配固定支架实现壁挂、桌面倾斜放置等多种安装形式；另一侧设置开关按键与功能接口，分别对应电源通断控制与外部数据、供电连接，两个端口分别标注为Port one与Port two，可根据功能需求定义为充电接口、数据调试接口或者外接拓展模块接口。

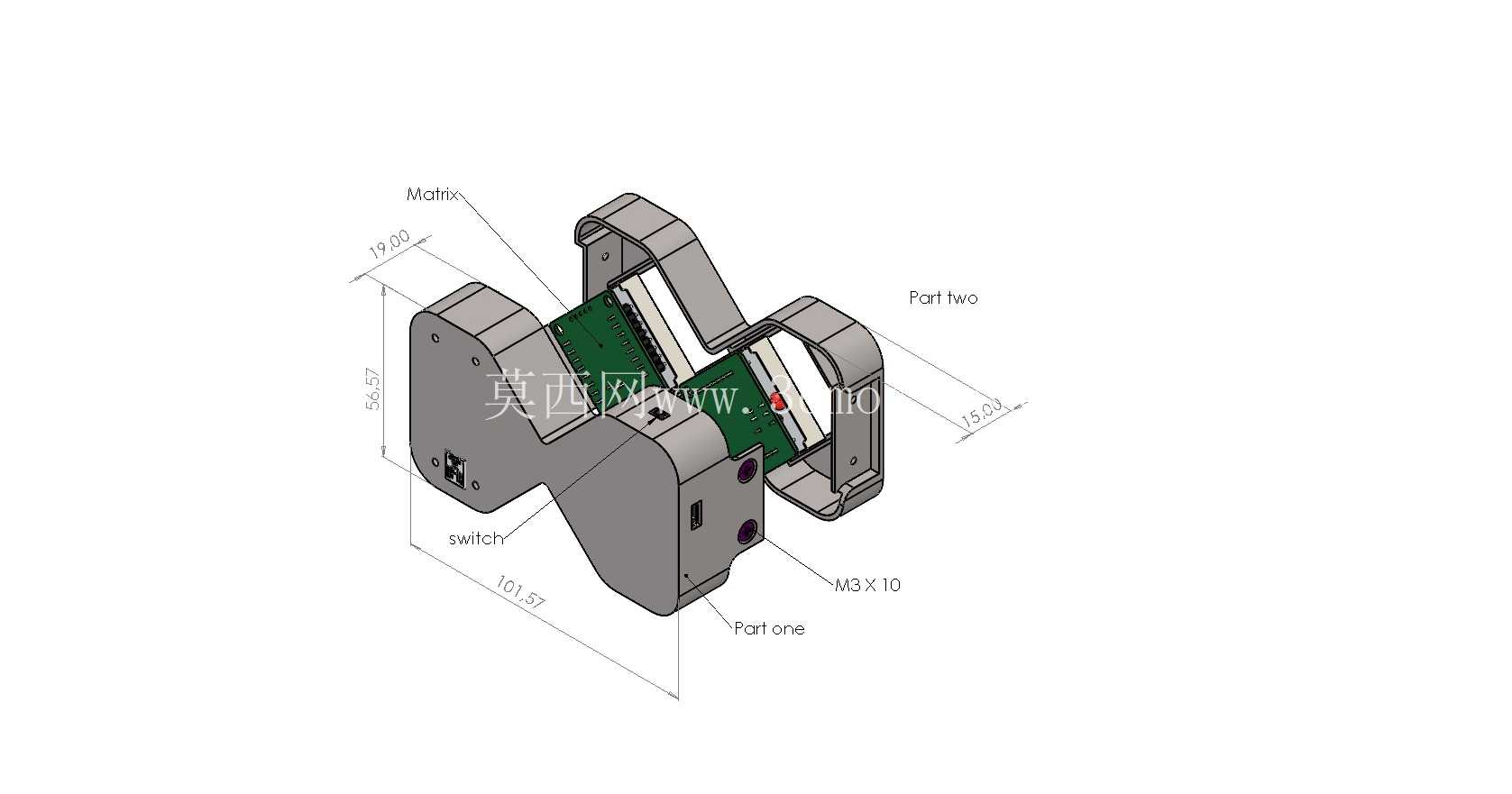

设计思路上没有采用传统沙漏的一体式密封结构，而是做了分体式可拆卸设计，两个侧壳体与中部框架通过卡扣加螺丝的方式连接，后期维护时无需破坏整体结构即可拆开更换内部元器件，壳体边缘做了圆角过渡处理，既避免尖锐边角带来的使用安全隐患，也优化了手持握持的触感。尺寸边界控制上，整体长度方向最大尺寸为101.57，宽度方向单侧腔体尺寸为19.92，高度方向总尺寸为66.57，中部连接区域的端口间距为15.09，所有尺寸均以毫米为单位做了公差预留，壳体壁厚设计为1.5mm，既满足日常使用的结构强度要求，也不会因为壁厚过大导致整体重量超标，适合桌面摆放的承重需求。

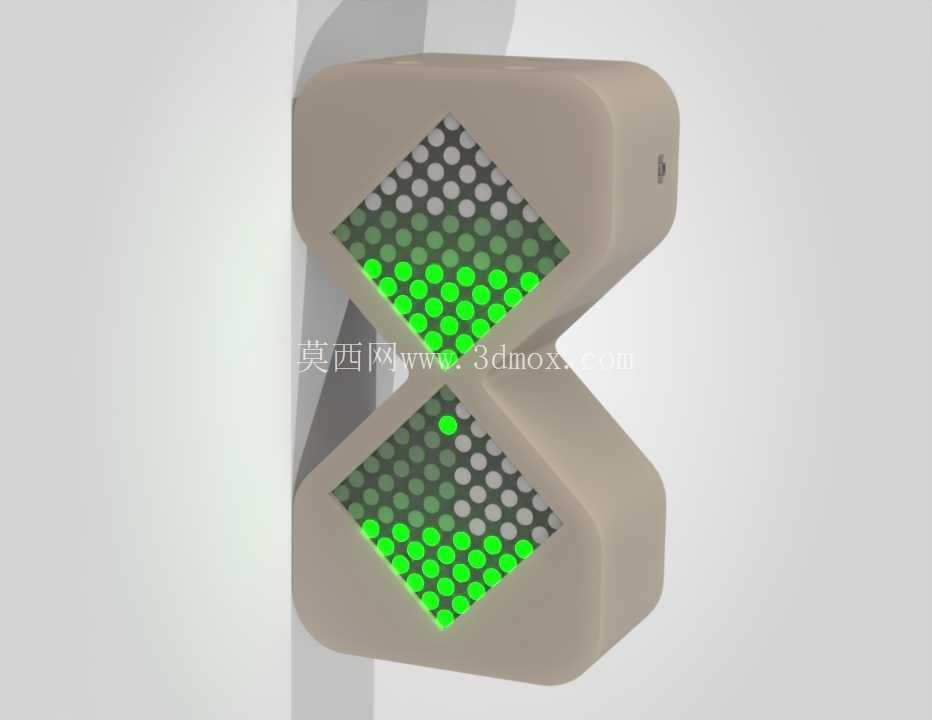

结构细节处理上，壳体内部设置了多道定位筋条，用于固定内部的电路板与电池组件，避免晃动时元器件移位，按键位置做了凸起的导向结构，保证按压时的行程反馈清晰，接口位置做了沉台设计，外接插头插入后不会突出壳体表面，保证放置时的平稳性。中部的显示区域采用镂空框架设计，既可以露出内部的显示模块实现计时状态的可视化，也能让整体结构形成类似传统沙漏的中部收窄视觉效果，呼应沙漏的形态特征。安装适配性方面，除了自身可独立放置外，背部预留的挂孔结构可适配墙面挂装，底部的平面度控制在0.1mm以内，放置在光滑桌面时不会出现晃动，M3螺孔的位置设置在壳体侧面中心位置，搭配第三方支架时可实现角度调节，满足不同视角的观看需求。

从结构可靠性角度考虑，两个分体壳体的对接面做了止口设计，装配后可实现缝隙均匀控制，避免灰尘进入壳体内部影响电子元器件寿命，所有棱角位置均做了R0.5的倒角处理，去除加工毛刺的同时也提升了外观质感。整体结构没有采用复杂的曲面造型，大部分特征均可通过常规注塑工艺实现，量产时的模具加工难度较低，适合小批量文创产品或者DIY制作的需求，内部的元器件安装位做了通用化设计，可适配不同尺寸的控制板与显示模块，方便使用者根据自身需求调整功能，比如增加灯光效果、调整计时时长、拓展重力感应翻转计时等功能，结构上都预留了足够的改装空间。
