弧形棘爪式机械锁止结构三维数模

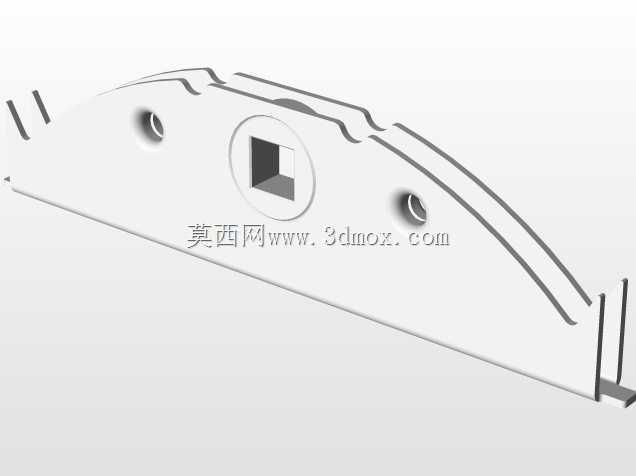

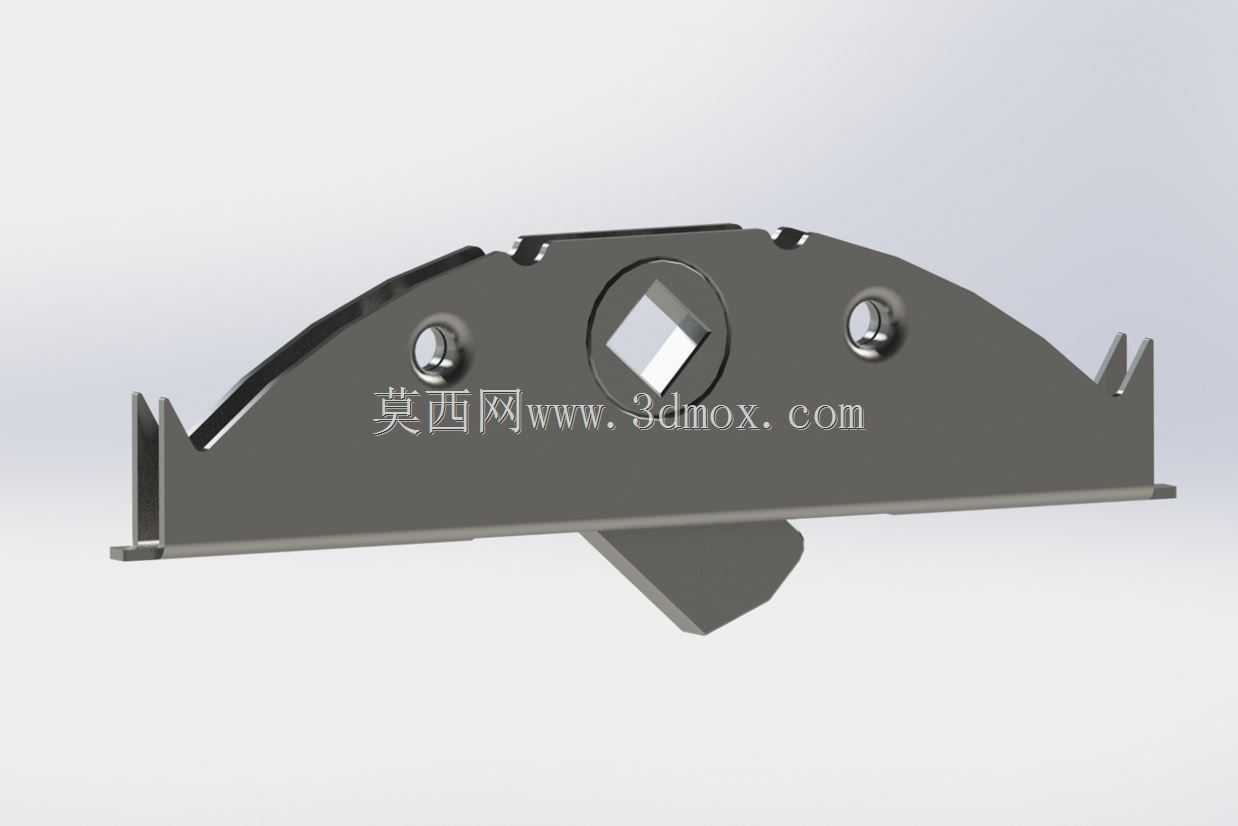

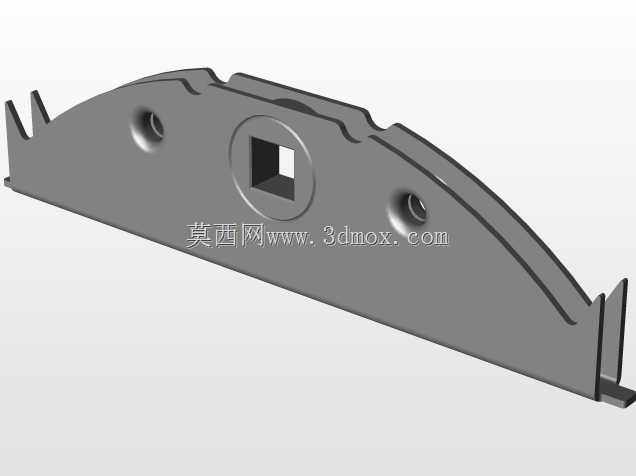

　　这款弧形棘爪式锁止构件，多应用在需要分段卡位锁止的工装夹具、小型设备舱门、折叠式机械支架的定位场景中，核心作用是在机构调整到对应角度或位置后，通过棘爪与对应齿槽的咬合实现位置固定，避免受外力作用出现位移松脱。从结构设计来看，主体采用弧形轮廓的冲压金属基体，基体上预留了两个沉头安装孔，可直接通过标准紧固件将整个锁体固定在设备的安装基座上，安装孔的位置经过公差匹配，能保证锁体安装后与转动件的啮合间隙控制在0.1mm以内，避免出现卡滞或锁止间隙过大的问题。基体中部设置了方形驱动轴孔，用于和外部驱动拨杆或者转动轴连接，转动驱动轴时可以带动棘爪抬升，解除锁止状态，方孔的设计可以避免驱动轴与锁体之间出现转动打滑，保证动力传递的可靠性。

　　锁体边缘加工有连续的棘齿结构，齿形角度经过反复校核，锁止状态下可以承受沿转动方向的径向载荷，不会出现跳齿滑脱的问题，同时齿面做了微小的倒角处理，在解锁和锁止切换的过程中不会出现硬摩擦卡滞，操作手感顺畅。伸出的棘爪部分做了加厚处理，是整个构件的主要受力部位，厚度比基体板材厚1.5mm，能承受更大的锁止冲击力，在频繁锁止解锁的工况下也不会出现变形断裂。在实际选型适配时，需要注意该锁体的转动行程范围，安装时要保证棘爪的运动路径上没有其他构件干涉，驱动轴的转动角度要和棘爪的抬升行程匹配，避免驱动过位导致棘爪变形。这类锁止结构相比传统的插销式锁具，不需要精准对位插孔，只要在转动行程范围内的任意棘齿位置都可以实现锁止，

　　适配需要多档位调节的机械结构，比如折叠工作台的角度定位、设备检修门的快速锁闭、小型工装的快速压紧定位等场景，安装时不需要复杂的配套构件，直接通过两个安装孔固定即可，维护时只需要定期在棘齿啮合位置添加少量润滑脂，就能保证长期使用的顺畅性，不会出现锈死卡滞的问题。设计过程中对整个构件的应力集中位置做了圆弧过渡处理，尤其是安装孔周边和棘爪根部的位置，避免长期受交变载荷出现应力开裂，基体表面做了氧化处理，具备基础的防锈能力，可以在常规的车间室内环境下长期使用，不需要额外做表面防护处理。
