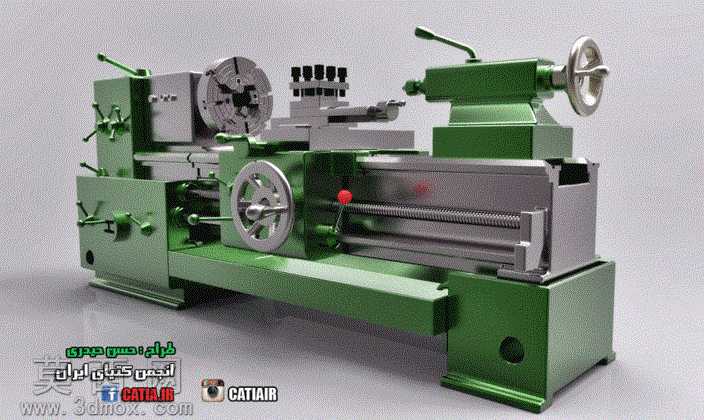

普通卧式车床CATIA三维设计模型

本作品为普通卧式车床的完整三维设计模型，采用CATIA软件完成全参数化建模与渲染工作，整体还原了传统卧式车床的经典结构与外观特征。建模过程严格遵循卧式车床的实际生产制造尺寸比例，对车床的各个核心功能部件进行了精细化的结构还原：主轴箱部分完整复刻了变速操纵机构、三爪卡盘的装夹结构，卡盘卡爪的活动结构、锁紧机构均做了可动性的结构预留，能够直观展示工件装夹的工作原理；进给箱与溜板箱部分还原了纵横进给的传动衔接结构，床身导轨的平直度、拖板的滑动配合结构都按照真实车床的装配公差逻辑进行建模，刀架部分的多工位转位结构、刀具装夹槽位都做了细节刻画，能够清晰展示车削加工时刀具的进给路径逻辑；尾座部分还原了套筒伸缩机构、手轮锁紧结构，顶尖的装夹孔位也做了精准的结构还原，可直观展示长轴类工件加工时的尾座顶持工作状态。材质渲染阶段针对不同部件的实际材质做了区分处理：床身、主轴箱、尾座等铸铁主体部件采用了经典的机床绿色哑光烤漆材质，还原了铸铁件表面喷漆的细腻颗粒质感与低反光特性；手轮、导轨、卡盘、丝杠等金属传动部件采用了镀铬亮面金属材质，还原了机加工金属表面的高光反射与金属冷质感；操作手柄、手轮握柄部分采用了黑色防滑胶木材质，还原了非金属操作件的哑光磨砂质感，整体渲染效果贴近真实车间内的普通车床实物外观。设计过程中优先保证结构的完整性与装配逻辑的合理性，所有部件的装配约束都按照真实车床的装配关系进行设置，可用于车床结构教学、机加工工艺演示、车间布局仿真等场景，能够帮助学习者直观理解卧式车床的机械结构与工作原理，也可作为机加工相关三维场景搭建的素材使用。
