万能车床核心卡盘结构三维设计

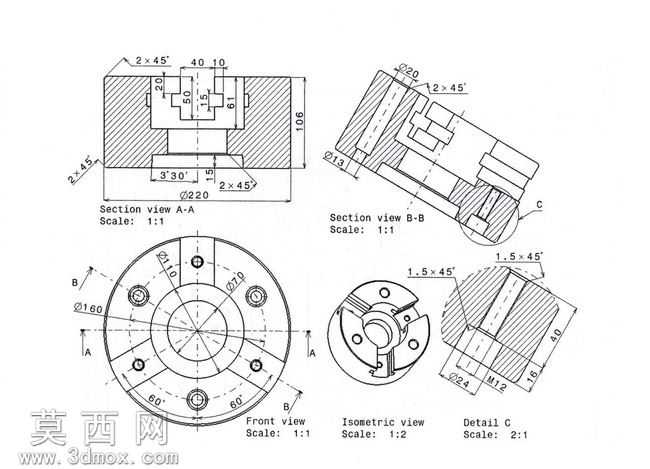

本作品为万能车床配套的核心装夹卡盘结构三维设计，建模过程严格遵循机械加工工艺要求，以二维工程图纸的尺寸标注为核心依据，在三维建模环境中完成全参数化的特征构建。建模初期先梳理卡盘的整体装配逻辑，将整个结构拆解为盘体、定位槽、装夹卡口、紧固螺纹孔、倒角工艺结构几个独立的特征模块，先绘制盘体的基础回转轮廓，通过旋转特征生成直径160mm、厚度40mm的盘体基体，保证基体的同轴度公差符合车床装夹的精度要求。随后在盘体端面上按照60°等分的角度要求，绘制三个装夹卡口的安装定位槽，通过拉伸切除特征生成槽体结构，同时对槽体的配合面添加0.02mm的尺寸公差，保证后续装夹部件滑动配合的顺畅度。针对盘体上的紧固结构，按照M12的螺纹规格生成标准装饰螺纹特征，同时对所有孔位的端面添加1.5×45°、2×45°的倒角特征，还原实际加工中的去毛刺工艺要求，避免锐边对装配操作造成影响。建模过程中同步完成了全视图的结构校验，通过剖视图特征生成A-A、B-B两个方向的全剖结构，验证内部腔体的尺寸匹配度，腔体内部的3°30′定位斜面、15mm深度的定位台阶均严格按照图纸尺寸构建，保证卡盘与车床主轴连接时的定位精度。等轴测视图的建模过程中，对卡盘的装夹活动卡口做了装配限位约束，还原实际使用中卡口的行程范围，细节视图则放大展示了卡口与盘体的配合结构，将2:1比例下的微小配合特征完整呈现。材质配置上，盘体主体采用45号钢材质参数，表面添加调质处理的哑光金属质感，装夹卡口部位添加硬质合金的高硬度材质表现，通过不同的材质粗糙度区分不同功能的结构部件，渲染过程中添加柔和的工业环境光，清晰展现各个结构的轮廓边界与倒角细节，避免光影过强遮挡关键尺寸结构。整个设计完整还原了万能车床卡盘的装夹、定位、紧固三大核心功能，所有结构特征均符合机床加工的实际工艺要求，可作为车床工装设计、机床结构教学的参考模型，也可用于虚拟机床装配场景的搭建使用。
