摩托车用集成式油路转接固定座

　　该零件主要面向小排量骑式摩托与弯梁车的发动机外围油路布局，用于在车架与发动机结合的狭窄空间内完成多根液压或润滑油路的并行固定与方向转接。实际装车位置多处于发动机侧盖上方、车架主梁下方的三角空腔内，周边同时布置有离合拉线、线束接插件与散热导流板，因此零件的外轮廓必须严格避让相邻部件，不能在整车颠簸与发动机热态膨胀时发生运动干涉。从结构上看，主体采用两块平行立板加底部连接桥的框式构型，相比整块实体铣削件，在保证安装面平面度的同时显著降低了整体重量，也为多根横向轴件提供了双侧支撑。两侧立板上开设的同轴孔用于穿装销轴或油管路接头，孔位之间的中心距直接决定相邻管路的弯曲半径，若中心距过小，橡胶油管在接头根部会产生持续弯折应力，

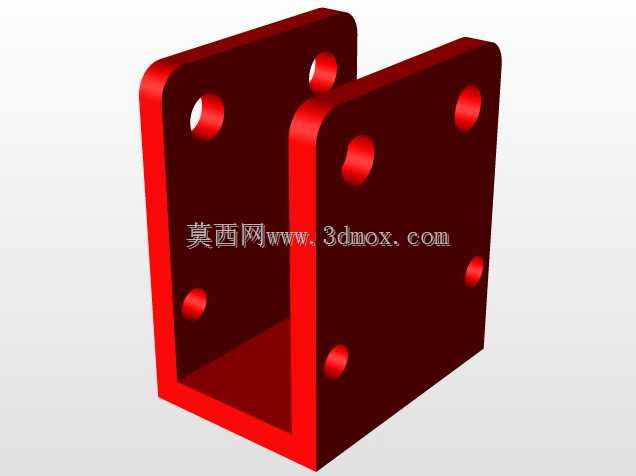

　　长期使用后容易出现渗油或开裂；若中心距过大，则会浪费本就紧张的布置空间。设计时通常先根据所选油管的外径和允许最小弯曲半径反推孔位间距，再结合发动机侧盖的螺栓分布圆确定立板的高度与厚度。主体侧面的圆柱形凸台用于对接外部油路或安装压力感应元件，凸台外圆与立板连接处做了圆弧过渡，避免压铸或注塑成型时在尖角处产生缩孔，同时也能降低应力集中。凸台内孔的轴线与立板上的横向孔保持垂直，内部可通过交叉孔实现油路连通，交叉孔处的工艺孔口需进行封堵，封堵方式可选用钢球压入或螺塞密封，具体取决于工作压力与维护频次。零件正面的两个小圆孔为定位销孔，装配时先通过定位销与发动机侧盖上的预制孔完成初定位，再穿入紧固螺栓，这样可避免在整车装配线上出现孔位错位，

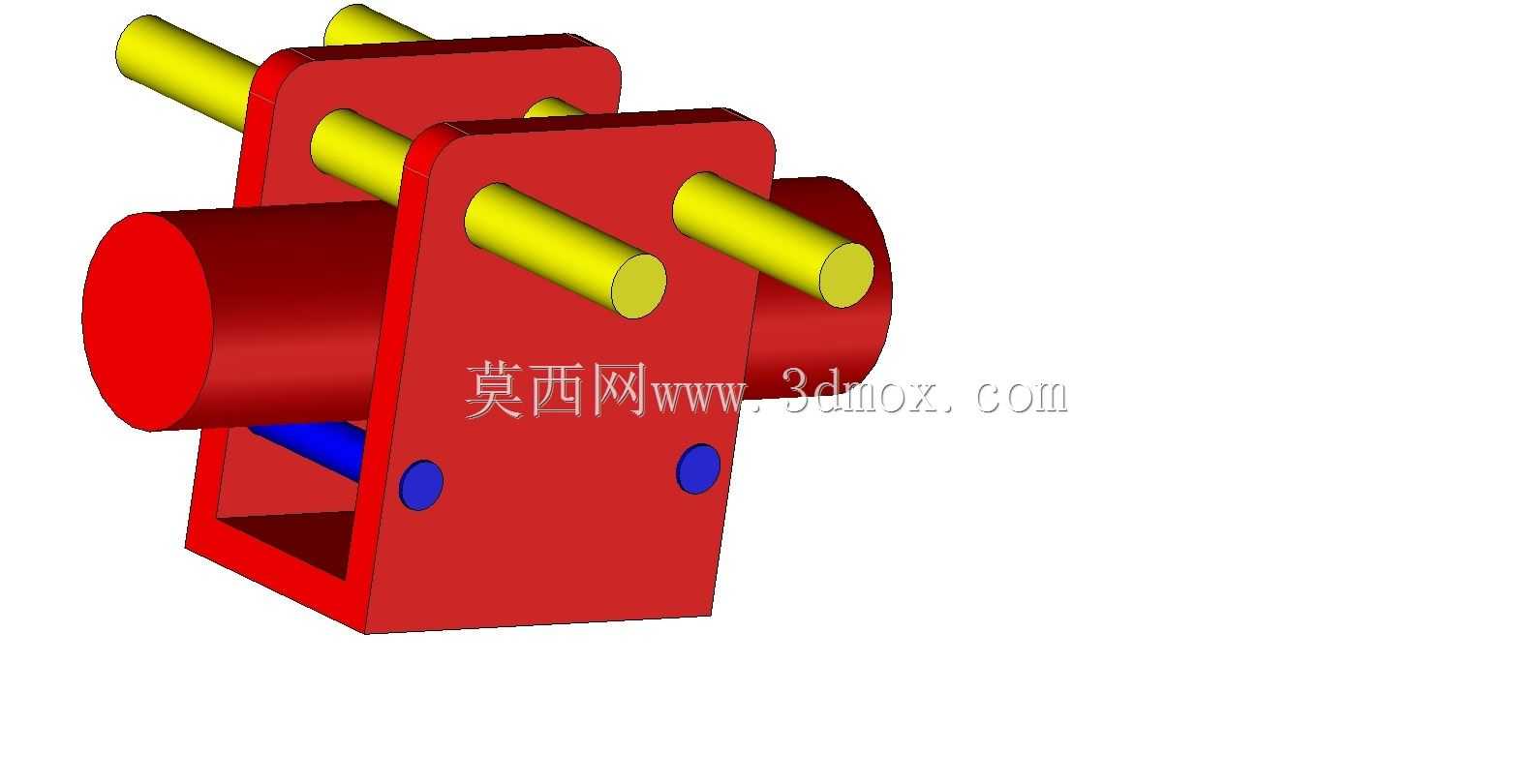

　　也能抵消发动机工作时的振动剪切力。底部连接桥并非实心封闭结构，而是留出了开放槽口，一方面用于排出可能积聚在框内的泥水与灰尘，防止长期淤积后腐蚀表面处理层；另一方面也为油管接头的卡箍操作留出扳手空间。从安装边界看，零件后侧贴合面需要与发动机侧盖的铸造平面保持足够接触面积，接触面宽度不宜过窄，否则在螺栓压紧后会在铸件表面产生局部压痕，甚至导致侧盖内部油道微变形。前侧突出的圆柱凸台长度要控制在周边线束活动范围之外，同时要保证接线或接管操作时手部可触及。多根黄色轴件在模型中代表穿装在孔内的管路或销轴，其伸出长度需根据实际装车状态确定：伸出过长会与车架立管发生磕碰，过短则无法保证卡箍或开口销的安装空间。在进行三维建模时，

　　先以发动机侧盖的安装面为基准建立主参考平面，再根据整车数模中的硬点断面确定各孔轴线坐标，随后依次拉伸出立板、底部桥体和侧凸台，并在所有棱边处添加符合工艺要求的铸造圆角。对于需要密封的内孔，应在模型中明确标注孔径公差与表面粗糙度要求，交叉孔相贯线处需保留清晰的几何边界，便于后续数控加工或模具成型时识别。该类零件虽然体积不大，但在整车可靠性中承担着油路定位与密封的关键作用，设计中需同时兼顾装配工艺性、振动耐久性和周边部件的热膨胀差异，任何一处孔位偏差或壁厚不足，都可能在整车耐久测试中引发渗漏、松动或异响。
