小型航模动力无刷电机结构设计

　　这款小型外转子无刷电机主要面向轻量化飞行模型的动力集成场景，常见于穿越机、小型固定翼以及微型多旋翼平台。在这类设备中，电机并非孤立零件，而是与螺旋桨、电调、飞控、机架和电池共同构成动力链路，其安装边界、轴系刚度、转子转动惯量和出线方式都会直接影响整机的重心布置与振动水平。

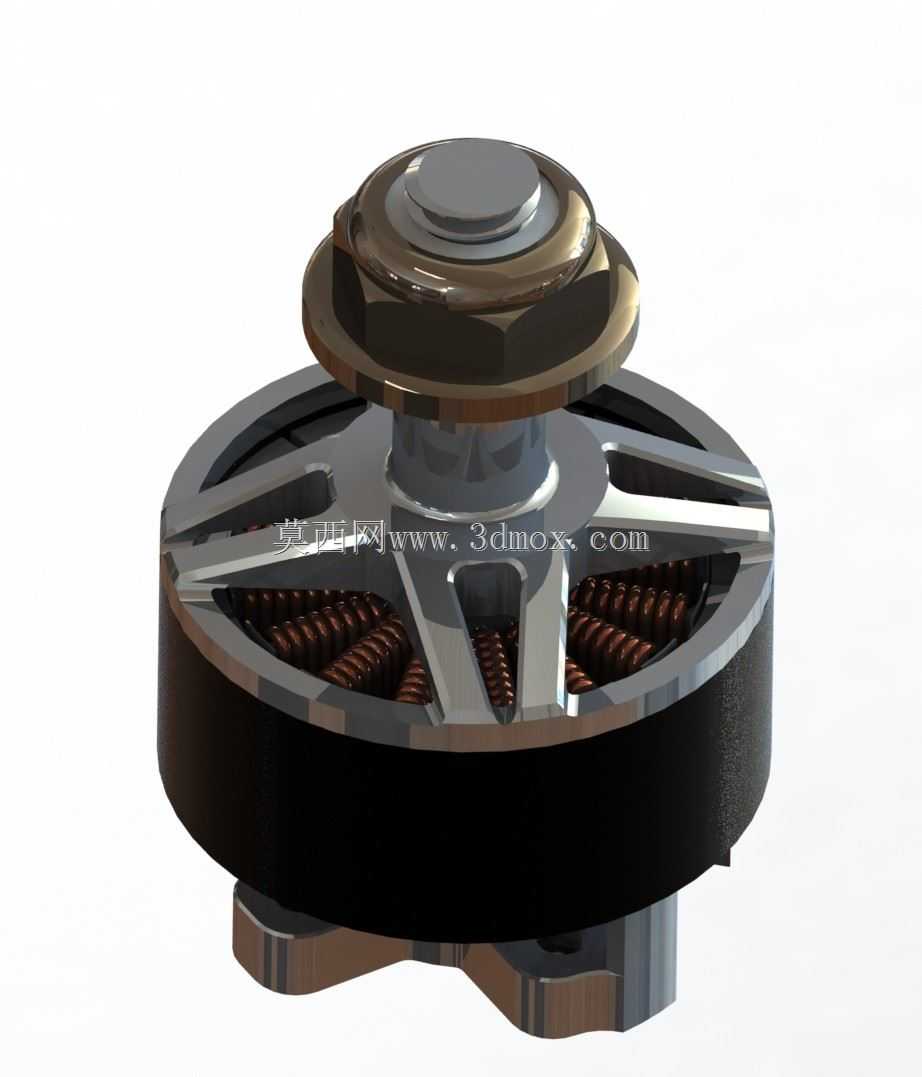

　　从结构上看，该方案采用典型的外转子布局：中心为固定定子组件，外侧旋转壳体内置磁钢，顶部输出轴带有螺纹，用于配合自锁螺母压紧螺旋桨。这种设计的优势在于转子直径相对较大，能够在较低转速下提供较高扭矩，适合直接驱动小尺寸螺旋桨，减少额外减速机构带来的重量、间隙和效率损失。对于航模设备而言，每一克重量都需要权衡，因此定子支撑、底座安装耳和转子外壳都采用了紧凑化造型，在保证装配可行性的同时尽量压缩无效体积。

　　安装边界是此类电机设计中必须优先考虑的内容。底部两个安装孔决定了它在机臂或电机座上的定位方式，孔距、孔径和底座厚度需要与机架标准件匹配，否则会出现装配干涉或固定不可靠的问题。输出轴长度、螺纹规格以及桨压区直径则关系到螺旋桨的适配范围：轴过长会增加桨面上方突出量，影响锁紧稳定性；轴过短则无法容纳桨垫、桨帽或不同厚度螺旋桨。模型中单独呈现的锁紧螺母并非附属装饰，而是动力传递链路上的关键件，其法兰面需要与桨叶承压面形成足够接触面积，以降低高速旋转时松动的概率。

　　在功能特性方面，外转子电机的散热条件优于完全封闭结构。飞行过程中，螺旋桨产生的气流可直接扫过定子绕组、铁芯和转子外壳，将持续大油门运行产生的热量带走。定子支撑臂之间的镂空区域不仅服务于减重，也为绕组端部留出散热与避让空间，同时为三相导线提供引出通道。导线从底座附近引出时，需要避免与旋转壳体发生摩擦，因此在结构设计中应控制出线位置与转动件之间的安全间隙。

　　设计思路上，这类电机并不追求复杂壳体造型，而是围绕同轴度、动平衡和装配一致性展开。定子与底座的配合面决定了轴心垂直度，若中心轴线相对安装面偏斜，螺旋桨旋转时会产生周期性振动，长期作用会加速轴承磨损并影响飞控采样。转子壳与输出轴的连接同样需要控制同轴误差，磁钢相对定子铁芯的气隙均匀性会影响扭矩输出平稳性和效率表现。实际建模时，轴承位、轴肩、定子内孔和转子内圆应建立明确的配合关系，避免只关注外观而忽略功能尺寸。

　　从应用选型角度看，该类小电机通常用于对重量和响应速度敏感的飞行平台。机架设计人员需要依据机臂厚度确定安装柱高度，依据桨叶尺寸校核电机轴伸出量，还要依据转向配置确认螺纹旋向与锁紧螺母匹配关系。若用于多旋翼设备，四个或更多电机的安装面高度差应尽量一致，否则会造成桨平面不平，增加飞控补偿负担。若用于小型固定翼，则还需结合拉力线角度考虑电机座是否需要偏置，以抵消螺旋桨旋转带来的扭矩影响。

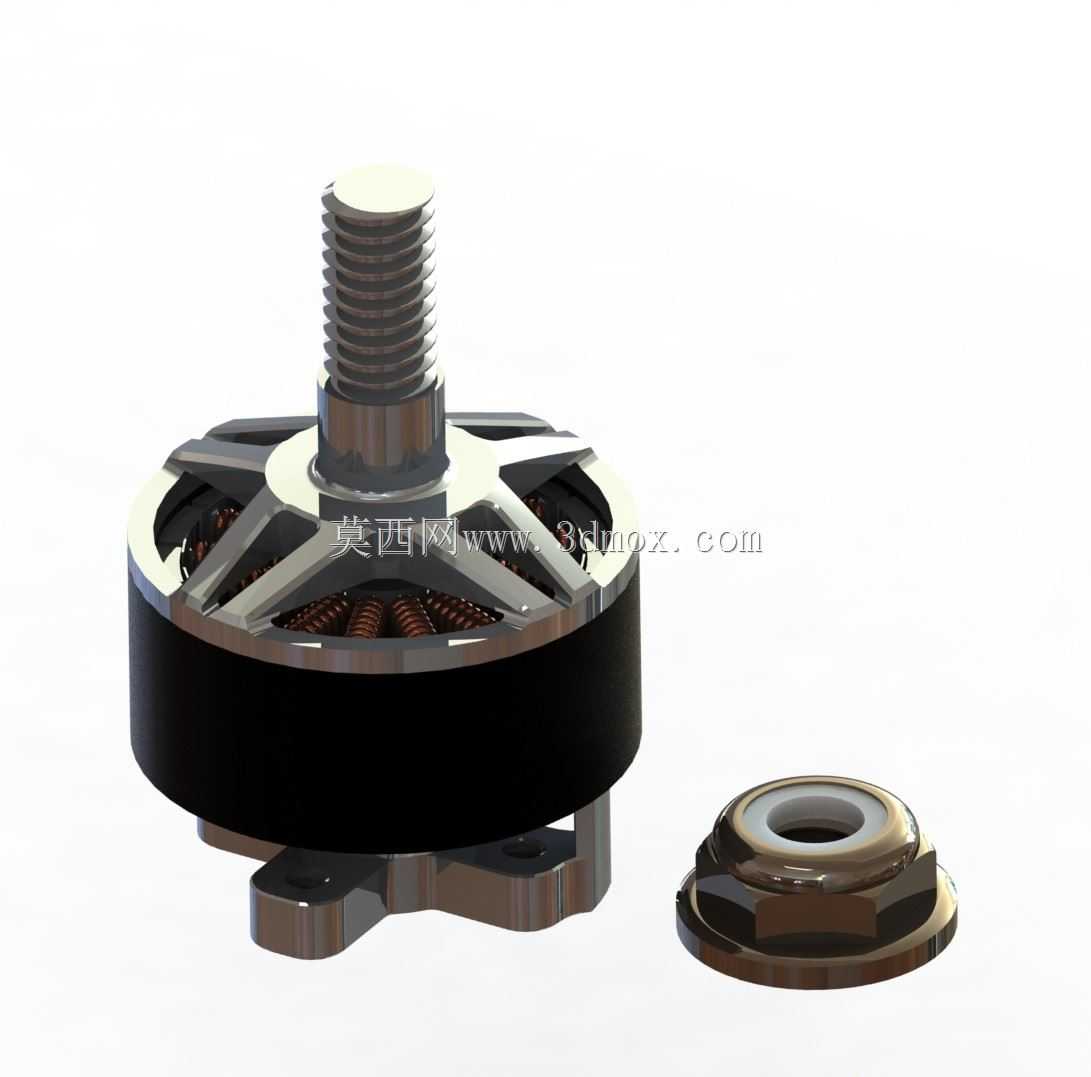

　　三维结构表达中，模型将电机主体与锁紧螺母分离展示，能够清楚呈现桨叶压紧关系和顶部螺纹区域。定子外壳的辐条状支撑、黑色转子磁轭、金属底座以及带螺纹输出轴均被还原，便于设计者检查外部轮廓与周边零件的干涉情况。对于结构设计从业者而言，这类模型的价值不只在于外观参考，更在于理解航模动力部件如何在极小尺寸内同时满足安装、散热、锁紧、减重和转动稳定性等多重工程约束。
