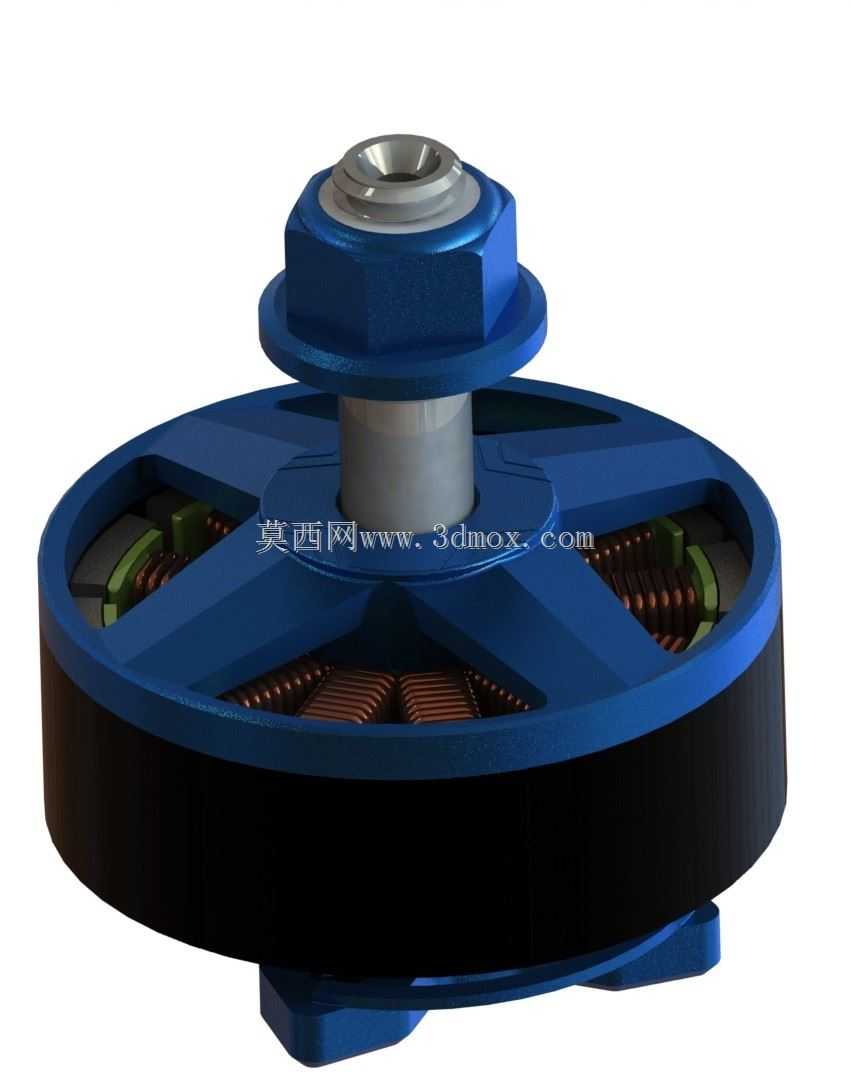

航模2207外转子无刷动力马达结构

　　该结构为典型2207规格外转子无刷动力单元，主要面向小型多旋翼穿越机、固定翼航模以及轻量化无人飞行器的动力系统选型，也可在小型桌面云台、低负载直驱旋转机构中作为动力执行件使用。外转子构型的核心优势在于转子壳体直接包裹定子绕组，转动惯量集中在外侧，能够在桨叶负载突变时提供更平顺的扭矩输出，同时壳体旋转过程中可带动周边气流穿过定子铁芯与绕组缝隙，依靠飞行过程中的迎面气流完成被动散热，无需额外加装散热风扇即可维持连续工作的温升在合理区间。

　　从实际装机边界来看，2207规格对应定子直径22mm、定子高度7mm，整体径向尺寸控制在28mm左右，轴向总高度不含输出轴约14mm，底部安装孔位沿用航模动力通用的16mm孔距标准，可直接匹配市面上绝大多数5寸穿越机机臂的安装位，安装时仅需在机臂对应位置预留4个M3螺丝过孔，底部与机臂之间可根据减震需求加装薄橡胶减震垫，避免电机运转振动直接传递至飞控板引发陀螺仪噪声。输出端采用M5外螺纹轴设计，搭配自带的法兰自锁螺母锁紧桨叶，螺纹段长度预留充足，可兼容1.5mm至6mm厚度范围的主流5寸螺旋桨，安装时需注意螺纹旋向与电机转向匹配，正反转电机分别对应正反牙螺纹，避免飞行过程中桨叶受反扭矩作用松脱。

　　结构设计层面，定子部分采用0.2mm厚度的硅钢片叠压成型，叠片之间绝缘处理可有效降低高频交变磁场下的铁损，绕组采用多股漆包线并绕的方式，降低高频工作下的集肤效应损耗，出线端直接焊接在底部的PCB电路板上，电路板集成三相焊盘与电容滤波位，装机时电调三相线可直接焊接至对应焊盘，减少接插件带来的接触电阻与重量。转子外壳采用高强度钢材拉伸成型，内壁粘贴弧形钕铁硼磁钢，磁钢排布为12槽14极的经典槽极配比，该配比下电机齿槽转矩更低，低速运转平顺性更好，同时兼顾高转速下的功率输出效率，适配5寸桨叶时可在3-6S锂电池供电区间内提供充足拉力。

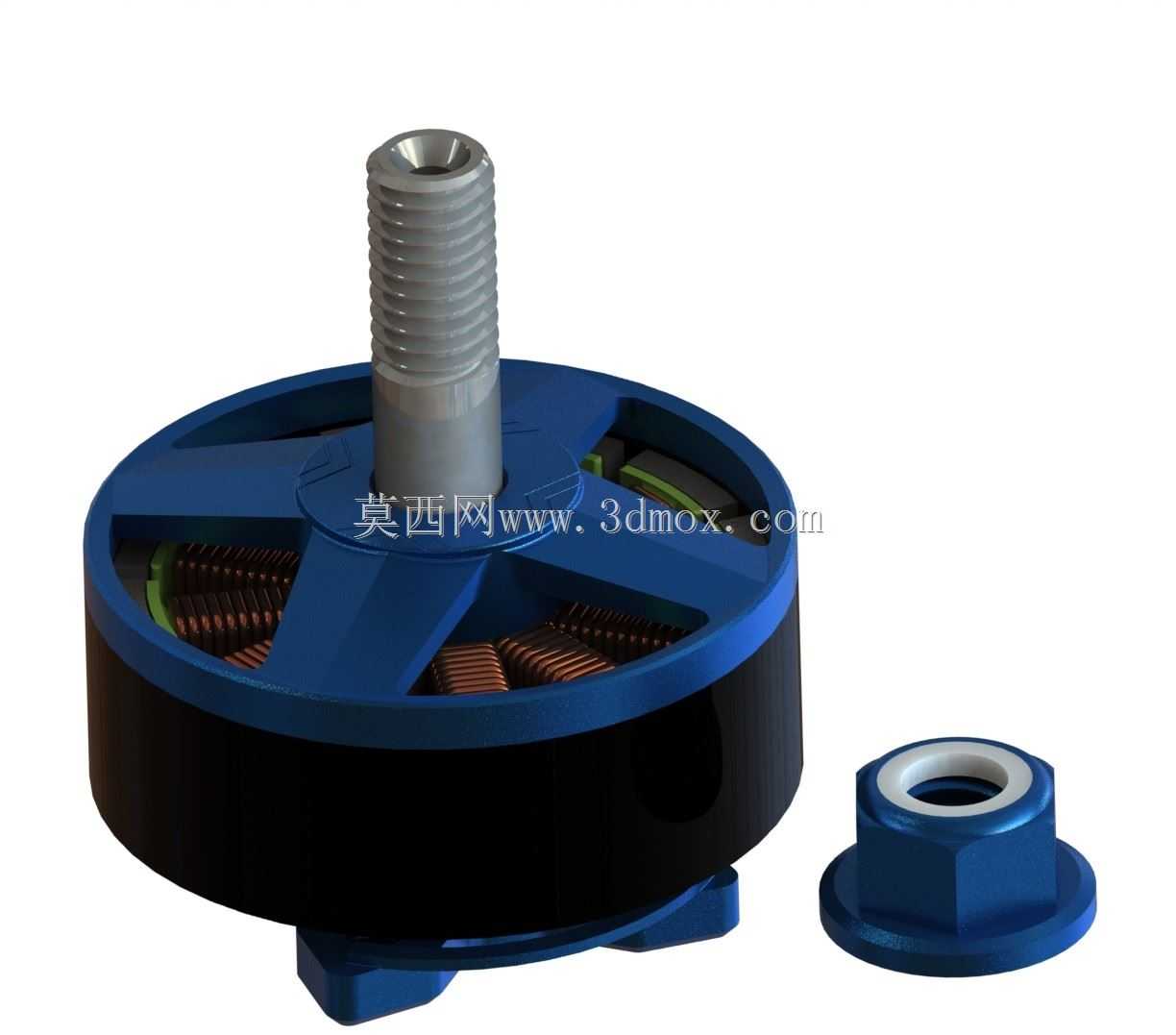

　　输出轴与转子外壳之间采用过盈配合加厌氧胶固定的方式，轴身穿过定子中心的两个滚珠轴承，轴承分别嵌装在上下端盖的轴承座内，上下轴承间距经过优化，可抵消桨叶转动时产生的径向弯矩，减少轴承受力不均导致的寿命衰减。底部端盖与定子铁芯之间采用定位止口配合，保证定子与转子的同轴度控制在0.02mm以内，避免运转过程中出现扫膛问题。配套的法兰螺母自带尼龙防松圈，法兰面可增大与桨叶接触面的摩擦力，无需额外加装平垫圈即可实现可靠锁紧，反复拆装桨叶也不会出现螺纹滑牙问题。

　　在结构建模过程中，需重点保证转子磁钢与定子齿之间的单边气隙均匀，通常该规格电机气隙控制在0.2-0.3mm之间，气隙过大会导致磁通量泄露增加、电机效率下降，气隙过小则会因为零件加工公差累积导致转子与定子摩擦。建模时还需预留绕组端部的出线空间，避免底部端盖装配时压伤漆包线造成绝缘破损，同时底部PCB的焊盘位置需与电调安装位置对应，减少装机时的走线弯折。该结构的所有配合尺寸均经过实际装机验证，可直接用于动力系统选型校核、航模结构装配模拟以及小型直驱机构的动力匹配参考。
