米格130系列伺服电机三维结构

　　该模型还原的是130机座号交流伺服电机本体，属于自动化设备里的核心执行部件，区别于普通异步电机，它的核心作用是把数控系统、运动控制器发出的脉冲或总线指令转化为精确的轴角位移、转速与输出扭矩，在需要位置、速度、扭矩闭环控制的工况里承担动力输出。

　　从实际装机场景看，这类电机的覆盖范围很广：数控机床的进给轴会用它带动滚珠丝杠完成精准定位，贴片机、点胶机的XY运动平台靠它实现高速启停与轨迹跟踪，包装机械里的拉膜、切刀、分度工位用它保证节拍同步，机械手的关节回转、注塑机的射胶与顶出机构、纺织设备的卷绕张力控制，也常能见到同规格电机的身影。选型时工程师首先会核对机座号对应的安装边界，130规格指电机法兰安装边的名义尺寸为130mm级，方形法兰上的安装孔位呈对角分布，输出轴为带键槽的圆柱轴，轴伸直径、轴长、法兰止口直径都有通用的行业匹配尺寸，可直接与标准行星减速机、同步带轮、联轴器对接；建模时这些配合尺寸必须严格按实物公差还原，否则在装配阶段会出现止口卡滞、孔位错位、轴套配合过松或过紧的问题。

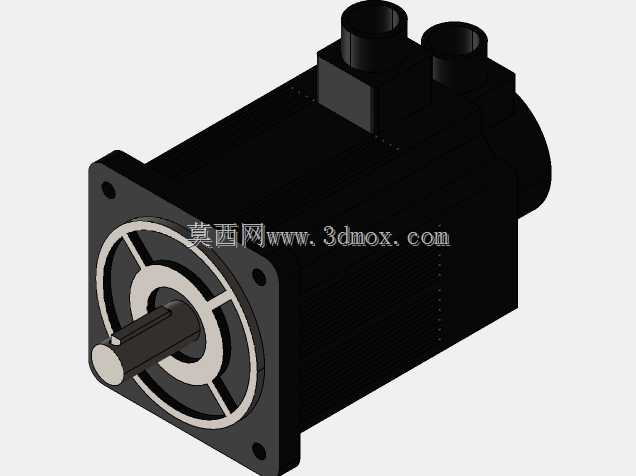

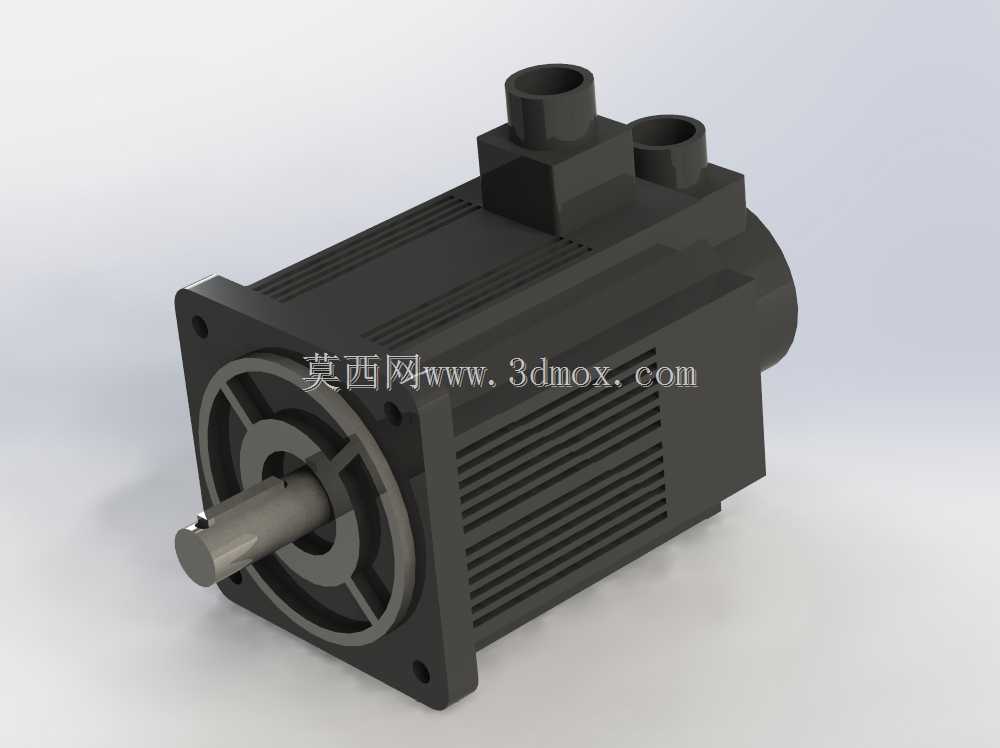

　　外形结构上，电机壳体采用带轴向散热筋的一体式设计，筋条沿电机筒身周向均匀排布，目的是增大散热面积，让电机在额定负载运行时产生的热量能快速通过壳体散出，避免绕组持续高温导致绝缘老化、退磁。机身前端为方形安装法兰，后端集成有两个电气接口，分别对应动力线缆与编码器线缆，接口位置与朝向在三维布局时需要提前预留插拔空间，避免设备装机后线缆弯折半径不足、维护时无法拆装接头。输出轴端的轴承室、油封位、轴肩定位面都做了阶梯结构设计，前端盖通过螺栓与壳体紧固，内部容纳支撑轴承与油封，既能承受径向负载，也能承受一定的轴向力，适配皮带轮、丝杠直连等不同传动方式。

　　设计思路上，这类伺服电机的结构始终围绕高精度与高刚性展开：定子与转子的同轴度通过前后端盖的止口配合保证，编码器安装在电机非输出轴侧，与转子轴直连，实时反馈转子位置给驱动器，形成闭环控制；壳体的散热筋布局并非随意设置，其高度、数量、间距会影响壳体的结构刚性与散热效率，建模时需要兼顾散热面积与壳体壁厚均匀性，避免铸造或加工时出现变形。安装边界方面，除了法兰与轴伸尺寸，电机的总长度、尾部接线盒的突出高度也必须纳入设备布局校核——在一些安装空间紧凑的设备里，电机尾部需要预留编码器接头的插拔空间，筒身外径要与周围的钣金护罩、走线槽保留安全间隙，同时还要考虑电机运行时的发热对周边元器件的热影响。

　　从结构设计角度看，该三维模型完整呈现了伺服电机的外部装配特征，没有简化法兰孔、散热筋、接线接口、轴伸键槽这些关键结构，可直接用于设备的整机布局干涉检查、安装工位模拟、传动链路选型匹配。工程师在做设备方案时，可以直接将其导入装配体，核对电机与减速机、安装支架、负载端的连接尺寸，模拟线缆走向，提前排除安装空间不足、接口干涉等问题；也可以基于该模型衍生设计电机安装板、防护罩、传动连接件，保证后续加工出的零件与实物电机完全匹配。

　　不同于只做外观示意的简化模型，该结构把实际装机需要关注的配合面、安装基准、外部接口都做了还原：法兰止口是安装定位的核心基准，决定电机与负载的同轴度；轴伸键槽用于传递扭矩，避免传动件与轴之间出现打滑；两个接线接口的相对位置直接影响现场布线方式。在不同工况下，电机的安装姿态也会影响散热与润滑，水平安装时散热筋的空气流通条件更好，垂直安装时则需要考虑轴承的受力方向与油封的防渗漏能力，这些细节在三维布局阶段都可以结合模型进行预判。

　　对于传动系统设计而言，电机的输出轴尺寸、法兰止口尺寸是选配减速机、联轴器的核心依据，130机座号的伺服电机通常对应中大功率段，能够驱动中等负载的回转或直线运动机构，其转动惯量也需要与负载惯量进行匹配，惯量比过大容易导致运动过程中出现震荡、定位过冲，惯量比过小则会造成电机能力浪费。三维模型可以帮助工程师直观评估电机的体积与安装空间，在设备设计初期就确定动力部件的布局位置，避免后期因为电机尺寸不符而反复修改机架结构。
