微型FPV摄像头转接固定支架

　　该零件为微型航拍摄像头的机械转接固定件，主要应用于穿越机、小型无人机及轻量化视觉检测平台的前端感知模块安装场景。在这类紧凑设备中，飞控、电调、图传与电池已经占据机架绝大部分内部空间，摄像头模组往往需要根据镜头视角、重心分布和机架开孔差异进行位置微调，单纯依赖原厂标配外壳很难适配不同装机方案，因此这类转接支架成为视觉系统集成中常用的结构连接件。

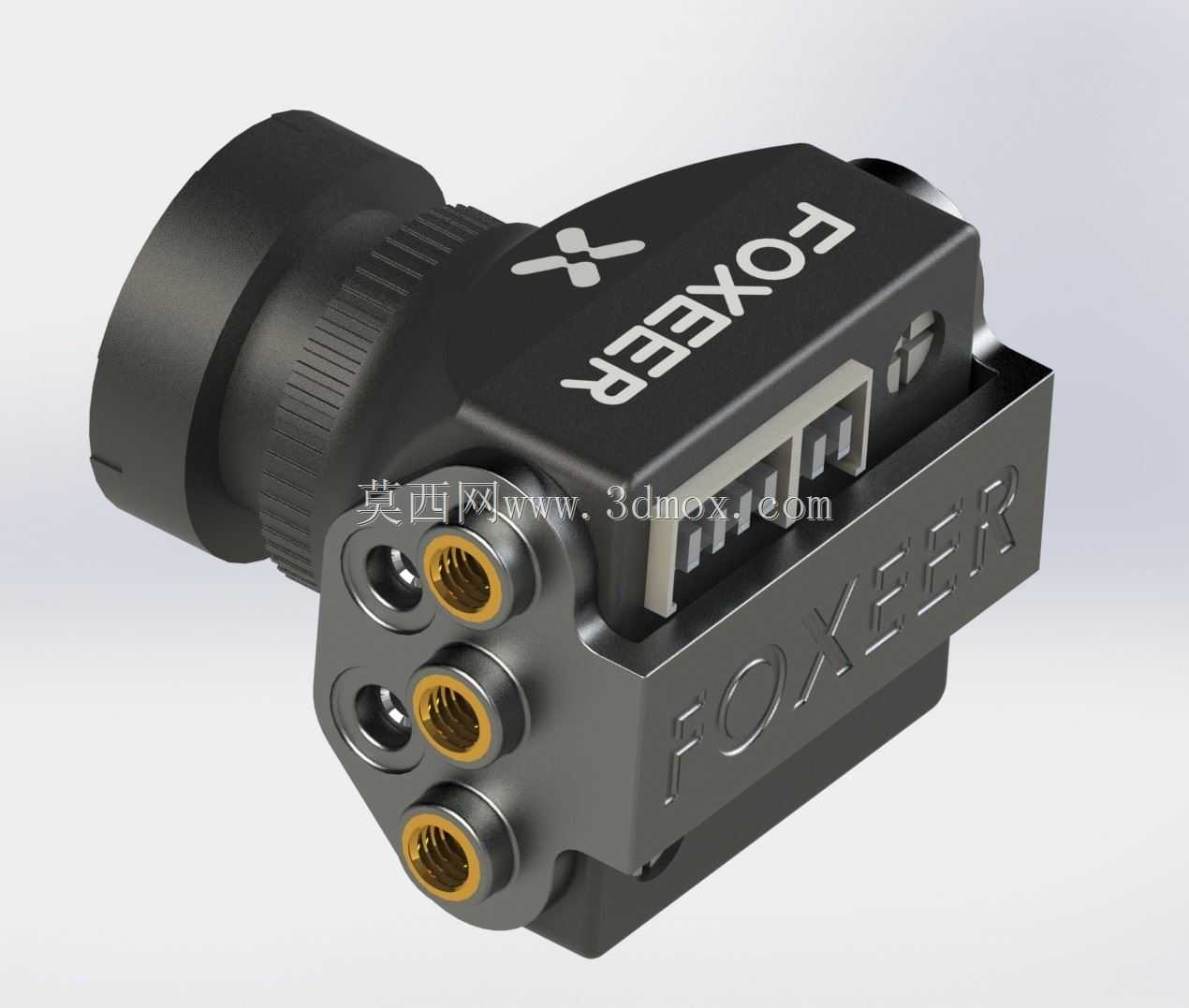

　　从实际用途看，支架一端用于连接摄像头或其配套安装面，另一端通过多个孔位固定在机架前部或设备立板上。中间弯折形成的悬臂能够让摄像头镜头向前伸出，避免被机架碳板、天线或外壳遮挡视野。对于FPV飞行场景，镜头前方是否存在遮挡直接影响第一视角画面质量；对于小型视觉检测设备，支架还承担保持光轴稳定的作用，减少起飞、转向或振动过程中画面抖动带来的定位偏差。

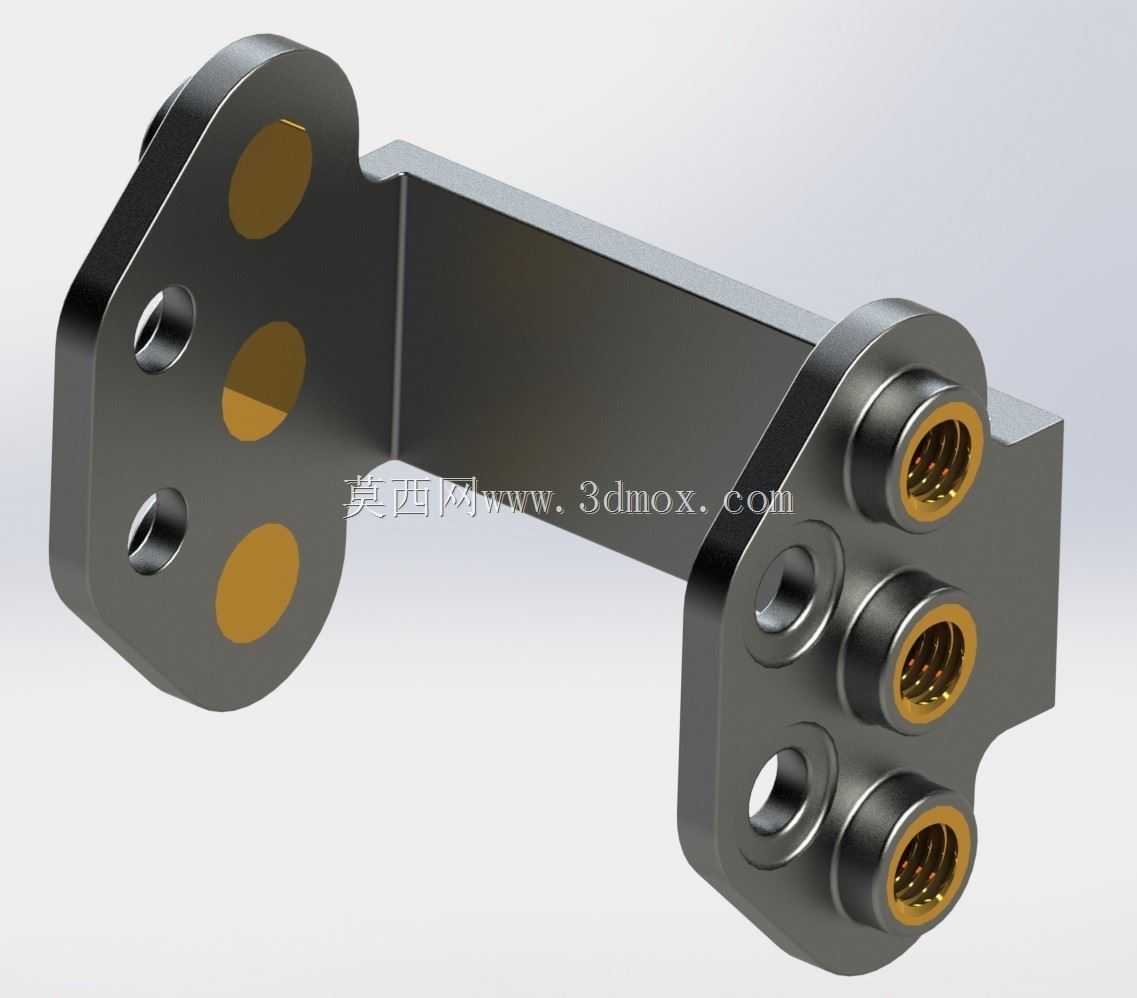

　　结构上采用双侧安装板加中间连接臂的形式。左侧板分布有三个圆形通孔和三个带衬套特征的安装位，可对应不同螺丝规格或定位柱；右侧板设置三组成排孔位，其中带内螺纹特征的孔用于与外部构件锁紧，光孔则用于穿过螺丝或实现定位。两侧板并非简单平板，而是通过折弯形成空间夹角，使摄像头安装面与机架固定面之间保持确定距离和姿态。这种布局的好处是在有限宽度内提供较多固定组合，装机人员可以根据摄像头尺寸选择孔位，也能在需要时调整镜头上下倾角。

　　设计思路明显偏向实测建模而非标准件复刻。由于微型摄像头产品更新快，不同厂商外壳尺寸、孔距和螺丝规格常有差异，按实物测绘建立转接件比依赖官方图纸更贴近装机需求。建模时需要优先保证安装孔的位置度，尤其是三孔并列区域，孔距偏差会直接造成螺丝无法同时装入。中间连接臂的宽度和厚度则在刚性与重量之间取平衡：过薄会在振动下产生弹性变形，导致画面共振；过厚则增加机头重量，影响飞行器俯仰惯量。

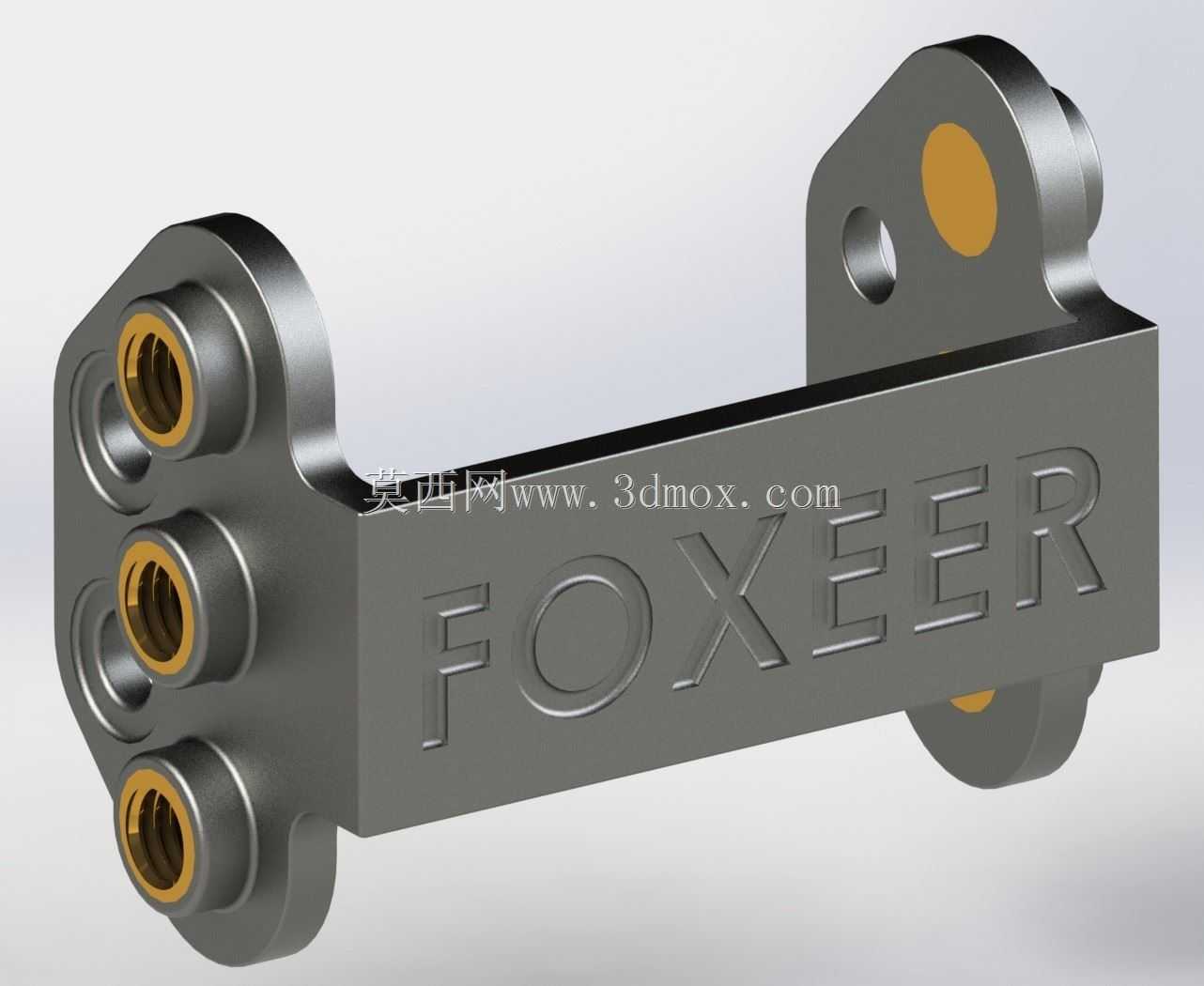

　　从外形边界看，零件整体呈Z向弯折的长条支架，左右安装板具有较大的轮廓面，中间臂宽度收窄以减轻质量。安装时需关注三个边界条件：其一，摄像头固定侧的外轮廓不能超出机架前梁宽度，否则会与外罩或螺旋桨气流干涉；其二，支架向前伸出的长度决定镜头与机架前缘的距离，伸出过长会提高碰撞时镜头受损概率；其三，右侧成排孔位所在平面需要与机架贴合面保持平行，若贴合不实，锁紧后会在臂部产生附加弯矩。

　　孔位设计兼顾了通用性与可靠性。光孔适合穿过M2或相近规格螺丝，带螺纹特征的孔位可反复拆装而不依赖背板螺母；黄色衬套区域可理解为耐磨或隔离结构，能够降低金属件与碳板、塑料外壳直接摩擦造成的损伤。对于经常需要调整摄像头角度的玩家或设备维护人员，这种多冗余孔位比单孔支架更方便现场试装。

　　在工程建模过程中，建立该类零件应先确定两侧安装面的空间关系，再反推连接臂长度和折弯半径。若直接从实体块切除材料，容易忽略板材弯折带来的内侧圆角与外侧拉伸关系，最终造成3D打印或钣金加工时壁厚不均。较合理的方式是先绘制两侧安装板草图，依据孔距建立基准轴，再用等厚薄壁特征连接，并在装配体中与摄像头模型、机架模型进行干涉检查。

　　装机使用时还要考虑振动传递路径。支架若刚性连接在飞控附近的碳板上，电机高频振动可能经臂部传至摄像头，造成画面果冻效应。因此在实际选型中，除了关注孔距是否匹配，还应评估支架材料和固定方式：金属件强度高但振动传导明显，塑料或尼龙件重量轻且有一定阻尼，但螺纹孔耐磨性较差。该模型所呈现的多安装点结构，为加装橡胶减振圈或在不同位置选择固定点预留了条件。

　　总体而言，这不是承受大载荷的承力构件，而是一个以位置适配、孔位兼容和姿态保持为核心的小型安装接口件。它的价值体现在紧凑空间内把摄像头稳定固定到所需位置，并通过多孔位布局降低不同机架、不同镜头模组之间的适配难度。对于结构设计人员，这类零件的建模重点不在复杂曲面，而在安装基准、孔位公差、边界避让和振动适应性的综合权衡。
