带双耳固定座的圆柱型旋转驱动件

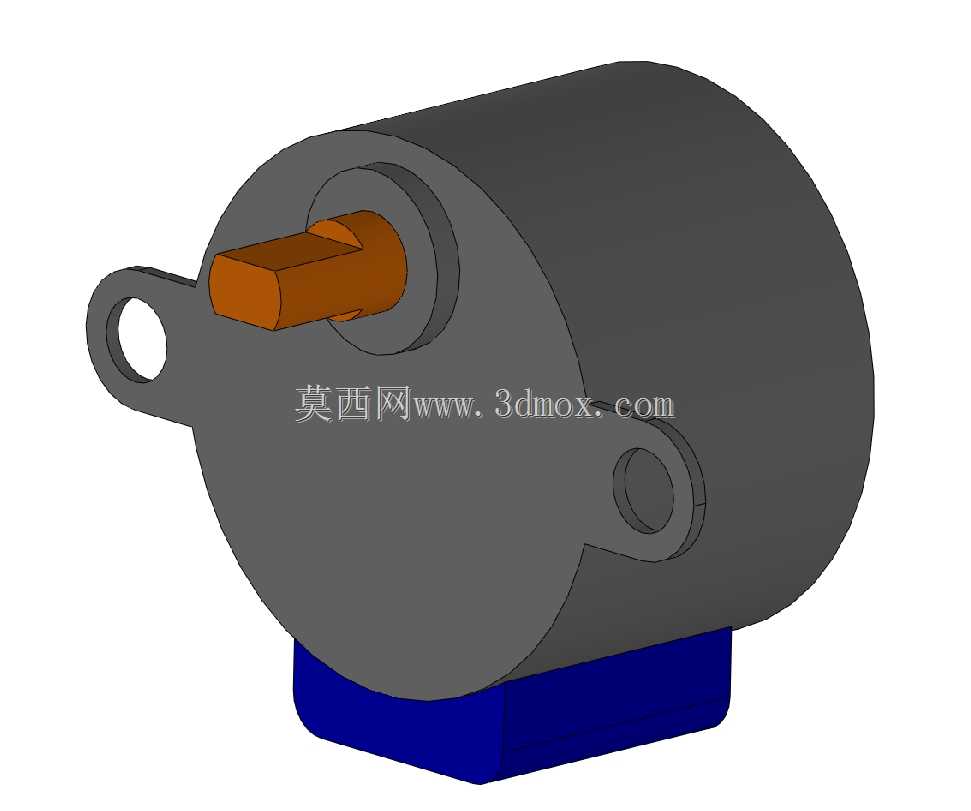

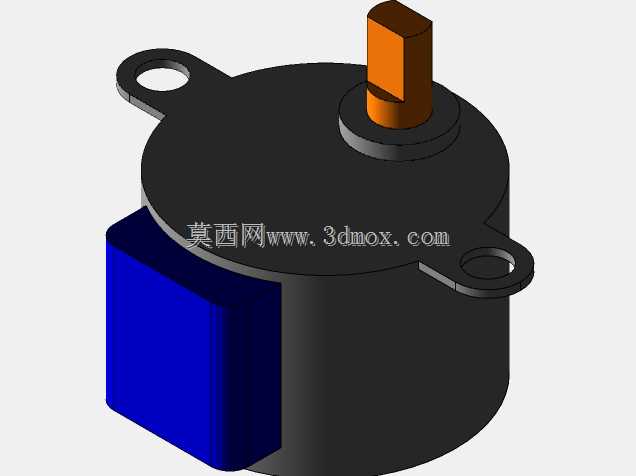

　　这个圆柱型动力部件的三维结构，在小型自动化设备、桌面级实验装置、简易传动模组里十分常见。做结构选型时，最先要确认的不是外观，而是输出轴的配合边界与安装孔位的相对位置。图中橙色部分为动力输出轴，采用扁位配合结构，区别于普通光轴，能够在传递小扭矩时避免轮系、摆杆或联轴器出现周向打滑，适合低速、轻载的间歇传动场景。

　　主体壳体为圆柱构型，这类壳体的优势在于径向占用空间规整，在圆形安装腔、管架式设备框架内布置时，不会像方形壳体那样出现边角干涉。壳体两侧延伸出带通孔的安装耳，耳片与主体为一体化结构，安装时不需要额外配置环抱式支架，直接通过两枚紧固件即可完成固定；两个安装耳的孔心连线与输出轴轴线处于同一平面，锁紧后受力方向直接穿过部件重心附近，能降低运行时的悬臂振动。底部设置的蓝色块状基座，可作为轴向定位的承托面，在竖直安装场景下，能分担耳片固定处的剪切载荷，避免长期运行后固定孔出现椭圆变形。

　　从建模逻辑来看，该结构优先完成主体回转特征，再对两侧安装耳做拉伸切除，输出轴单独作为装配体零件保留配合间隙，底部基座与壳体的贴合面设置了定位止口，可防止装配时出现径向错位。实际工程应用中，这类部件常作为小型输送带的驱动源、分选机构的摆动动力、教学实验平台的旋转执行件，也可嵌入简易阀门的启闭机构中。选型校核时，要重点测算输出轴伸出长度与被驱动件轮毂宽度的匹配关系，伸出过长会增大轴端弯矩，过短则无法保证轴向固定件的安装空间；两侧安装耳的通孔直径要与所选紧固件留0.2至0.5毫米的间隙，抵消安装基座的加工位置误差。

　　壳体圆柱面可作为径向找正基准，在装配到设备面板时，能通过百分表打表调整，保证输出轴与从动轴的同轴度。底部基座的厚度决定了部件整体的安装高度，在空间紧凑的设备内部，可通过修配基座底面来调整轴中心高，适配不同中心高的从动轮系。与方形端盖固定的同类部件相比，双耳式结构拆装更便捷，不需要在设备内部预留环绕壳体的扳手空间，仅在两侧耳片位置预留操作空间即可完成维护更换。输出轴的扁位方向在建模时做了明确标识，装配时可直接对应从动件的扁槽，省去反复调整相位的步骤，这一点在多工位同步传动的设备中能显著提升装配效率。
