SIM800L通讯模块滑块盖板结构

　　做物联网终端结构选型时，SIM800L这类紧凑型GSM模块的安装固定往往是最容易被忽略的环节。很多工程师在原理图阶段只关注模块的射频性能、串口逻辑和供电能力，等到PCB打样回来装机，才发现模块没有可靠的机械固定点，仅靠排针承托整个模块重量，设备经过运输振动或者长期温变后，很容易出现排针虚焊、模块偏移，甚至SIM卡卡座接触不良的问题。这个滑块盖板结构的核心价值，就是用极简的钣金+塑胶组合方式，给模块提供一个可快速拆装的机械约束方案。

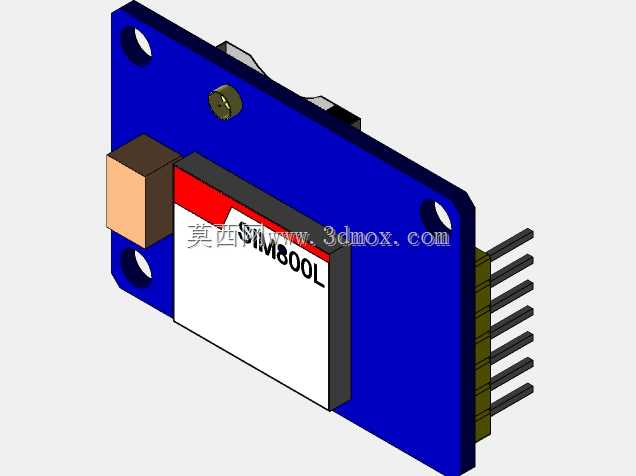

　　从实际装配逻辑来看，蓝色安装板承担了全部的定位与承载功能。板上预留的两个安装孔可以直接固定在设备主壳体的立柱上，孔位间距按照常用嵌入式终端的内部空间做了适配，不需要额外设计转接支架。模块本体通过侧边的排针与下方主控板连接，盖板从模块顶部滑入后，前端的卡扣会卡入安装板对应的槽位，整个过程不需要螺丝，徒手就能完成装配，后期更换模块或者插拔SIM卡时，只需反向推动滑块即可解锁，维护效率比传统螺丝固定方案高很多。

　　结构设计上最值得参考的是限位细节。滑块内侧并非平面，而是根据SIM800L模块顶部的轮廓做了局部避空，既保证盖板压紧模块不会出现上下窜动，又不会压到模块表面的屏蔽罩或者测试点。安装板在模块排针对应的位置做了开口避让，排针可以直接穿过安装板与底层PCB对接，不会出现结构件干涉引脚的问题。模块侧边的米色方块是SIM卡卡座区域，安装板在这个位置特意留出了操作空间，不需要拆下整个模块就能完成SIM卡的插拔，这一点在需要频繁更换测试卡的开发验证阶段非常实用。

　　从安装边界来看，整个组件的高度控制得非常紧凑。安装板采用薄钣金工艺，厚度控制在1mm左右，滑块盖板采用薄壁塑胶成型，整体装配完成后，模块顶部到安装板底面的总高度不到15mm，完全适配电池供电的便携终端、壁挂式采集终端这类内部空间紧张的设备。安装板的四个角做了圆角处理，避免装配时划伤操作人员或者划破内部线束，板上预留的接地弹片位置可以直接与设备主地连接，既提升了模块的射频抗干扰能力，也能避免静电积累损坏模块。

　　在不同行业的应用场景中，这个结构的适配性也很强。在智慧抄表终端里，它可以直接固定在电表外壳内部，抵御电网环境中的持续振动；在车载定位终端里，紧凑的高度不会占用过多驾驶舱内部空间，滑块结构也能应对车辆行驶中的持续颠簸；在工业无线采集设备里，钣金安装板的耐温性能远高于纯塑胶支架，可以在工业现场的宽温环境下长期保持结构强度。很多工程师在设计这类模块的固定结构时，要么把支架做得过于复杂，增加不必要的模具成本，要么固定过于简单，无法通过振动测试，这个滑块方案刚好在可靠性和成本之间找到了平衡点。

　　建模过程中需要特别注意几个配合公差：滑块与安装板滑槽的配合间隙要控制在0.1mm到0.15mm之间，间隙过大滑块会出现松动，间隙过小则容易出现卡滞；模块与安装板定位面的间隙要预留0.2mm，补偿PCB焊接和钣金加工的累计误差；排针穿过安装板的开口要比排针整体宽度大0.5mm，避免安装板加工偏差顶偏排针。这些细节如果在三维建模阶段没有提前验证，等到开模或者钣金加工后再修改，就会造成不必要的成本浪费。
