本田MC25车载电动输油泵总成结构

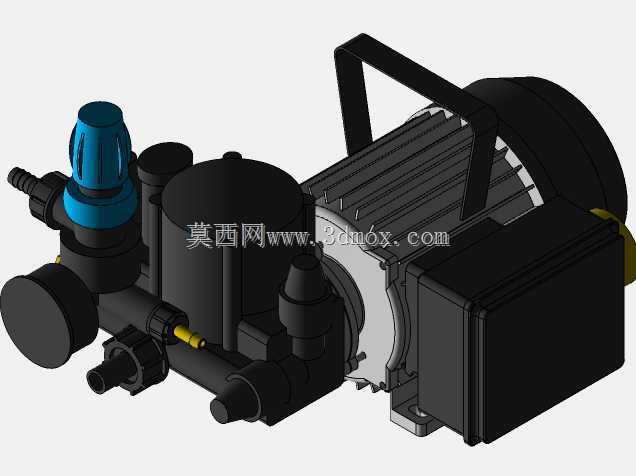

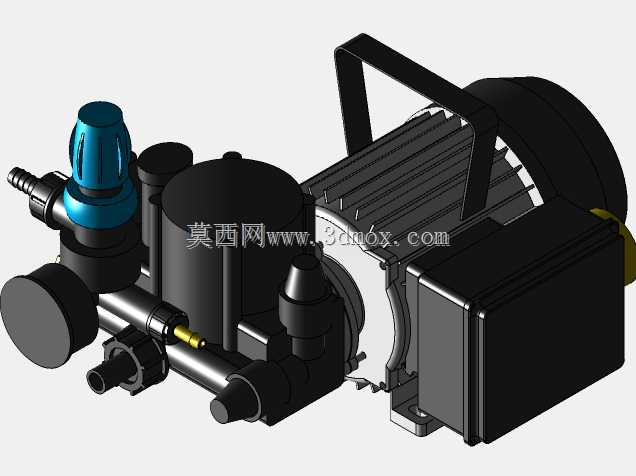

　　该总成把驱动电机、泵头、过滤腔体、调压部件、进出油接口和提手整合在同一安装基础上，整体偏向小流量移动式流体输送场景。现场使用时，操作人员可通过顶部提手在维修工位、车辆停放区或临时供油点之间转移，底部支脚提供稳定放置面，侧面电机壳体同时承担散热与防护作用。泵头位于总成前端，多个接口沿不同方向伸出，便于在狭窄机舱或工装台面上布置软管；其中带蓝色护罩的调节端用于限定输出压力，旁侧黑色腔体承担初级过滤或稳压功能，金属管段把泵腔与阀组连通，减少外接管路数量。驱动部分采用封闭式电机结构，外壳散热筋沿轴向布置，后端盖与接线区域形成独立防护空间，能够适应维修车间内粉尘、油雾和短时溅液环境。电机轴与泵体之间通过紧凑连接段传递扭矩，

　　外部可见的紧固件位置兼顾装配顺序与后期维护，拆卸泵头时不需要整体移动电机。从结构设计角度看，模型把流体通道、支撑骨架和电气外壳作为一个整体处理：泵头侧的接口方向、过滤罐直径和调节旋钮高度决定了前端操作空间；电机外径、散热筋高度和接线盒尺寸决定了后侧避让边界；顶部提手跨过电机上方，其高度既要满足手握空间，也要避免与调压部件、加油口或管线接头干涉。底部安装脚的孔位可用于把总成固定在移动小车、支架或设备基座上，选型时需要同时校核总长、总宽、总高以及接口伸出长度，尤其在靠近车架、舱壁或其他设备时，要预留软管弯曲半径和扳手操作空间。功能上，这类电动泵主要用于油料抽取、输送和小型循环回路，泵头与阀组的组合使出口压力保持在设定范围内，

　　过滤腔体能够拦截杂质，降低后端喷嘴、管路或精密元件受污染的风险。不同接口对应吸入、压出和检测或泄放功能，建模时保留了接头外形、台阶和连接方向，可直接用于管路干涉检查、维修演示和安装方案评审。外形上，前端泵体组件形状复杂，包含圆柱腔体、锥台、六角连接位和突出阀帽；中段为黑色过滤罐与金属连通管；后段为带散热筋的电机和方形电气盒。各部件之间的分模线、端盖止口、螺栓凸台和安装面均有体现，能够帮助结构工程师理解装配层级。在整机布置中，可把该模型作为车载辅助供油单元、维修保养设备或实验台流体源使用；进行三维校核时，应重点检查提手抬起路径、电机散热筋周围通风间隙、底部固定孔与支撑面的贴合关系，以及各油口在连接软管后是否与相邻部件发生折弯或摩擦。

　　对于需要制作移动供油小车的场景，提手位置和重心分布决定搬运便利性；对于固定安装场景，支脚强度、接口载荷和维修拆卸方向则是主要约束。该模型没有把泵体简化成单一几何体，而是保留了功能部件之间的真实比例，适合用于设备选型沟通、装配培训、布管验证以及非标系统集成时的空间占位参考。
