移动式不锈钢转子输送泵整机结构

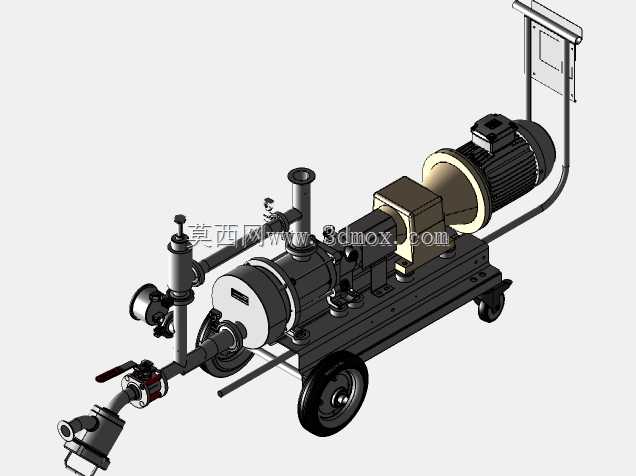

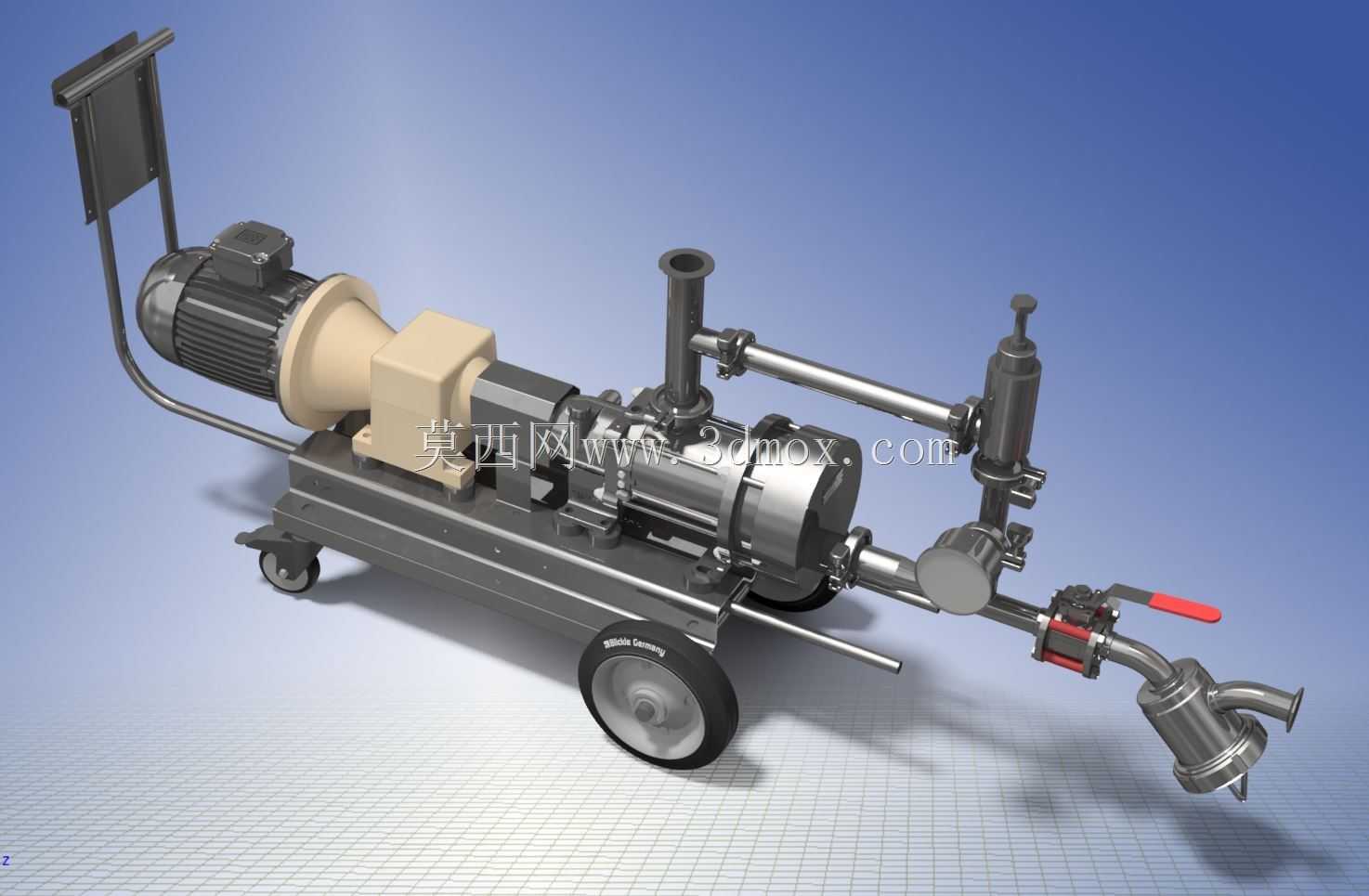

　　该模型呈现的是一套带行走底盘的移动式转子输送泵，整体采用卧式布置，动力端、减速传动端、泵头、管路阀组与推车框架集成在同一钢制底座上。这类结构常见于需要在多个工位间转移的流体处理场合，例如车间内不同反应罐之间的物料转输、灌装线前端供料、清洗后残液回收，以及临时管线中的增压输送。相比固定安装的泵组，移动形式能够减少重复配管和设备重复采购，在多品种、小批量生产场景中更具灵活性。

　　从实际用途看，该设备面向的是具有一定黏度或含细小颗粒的介质输送。转子泵依靠腔体内转子的容积变化实现吸排，对物料剪切较弱，适合输送酱料、膏体、乳液、悬浮液以及对流动性敏感的介质。模型中泵头与接触物料部分采用金属亮面结构，管路连接以快装式接头为主，说明其设计倾向于卫生级或易清洗工况，外部管路可快速拆卸，便于日常检查、CIP清洗或人工清理残留。

　　动力部分由电动机、联轴器或中间传动段以及泵头组成。电机位于底盘左上方，通过支架固定，输出端经连接段驱动泵轴。模型中可见电机与泵头之间设置了米色的传动或防护构件，这一区域在真实设备中通常承担减速、支承或安全隔离作用。由于转子泵常需低速大扭矩运行，传动比匹配直接影响流量稳定性与轴功率消耗，设计时需要结合介质黏度、出口压力和转速范围确定电机极数及减速方案。

　　泵头右侧集成了较为完整的管路系统。竖直管段、水平管段、阀门、压力表接口和出料弯头共同构成操作回路。带红色手柄的阀门用于控制通断或切换流向，出料端采用弯管形式，便于对接软管或移动式容器。顶部细长杆件及附属组件可作为压力显示、安全溢流或排气接口使用。对于输送泵而言，这些附件并非单纯装饰：压力表接口用于监测出口阻力，安全阀或回流支路能够在出口误关闭时保护泵腔，排气结构则有助于启动前排出腔内气体，避免空转和吸程不足。

　　底盘设计是该模型的重点之一。型钢焊接框架形成刚性基础，下方配置两个大直径行走轮和前端支撑结构，后侧设有推把。大轮径有利于跨越车间地面缝隙、坡道和排水沟盖板，推把高度适合人工转向与短距离移动。需要注意的是，移动泵车并非简单把泵装在小车上，车架必须承受电机启动扭矩、管路反作用力和移动振动，因此纵梁与泵脚安装面之间通常需要设置加强筋，并保证电机轴与泵轴的同轴度。模型中泵体、电机和阀组的安装位置沿底盘长度方向分布，重心基本落在轮轴附近，这种布置有利于推移时稳定，避免前端下沉或后仰。

　　外形尺寸方面，整机长度主要由电机、传动段、泵头和出口弯管叠加决定，宽度受底盘、轮距和侧向管路限制，高度则包括推把、电机顶部和竖直管段。进行三维布置时，应先确定泵头进出口中心线高度，再反推车架承载面高度和脚轮安装位置。移动状态下要校核转弯半径、把手操作空间以及阀门手柄的操作余量；固定工作状态下，则要确认支撑脚落地后车轮是否仍承受部分载荷，防止运行中整机窜动。

　　安装边界上，设备四周需要预留操作和维护通道。电机后端应保留散热与接线空间，泵头两侧需留出转子拆装距离，阀门手柄周围不能被车架或管路遮挡。进出口连接若采用软管，应避免软管重量直接拉拽泵口，必要时设置管支架。若用于频繁移动的场合，还需考虑电缆长度、线缆收束以及防爆或防护等级对电机选型的影响。

　　从建模思路看，该结构适合按照车架、动力、泵头、管路、附件五个层级拆分。车架可先以草图控制线确定轮距、轴距和梁截面，再焊接组合；电机和泵头作为核心外购件，应按真实样本尺寸建立安装面、轴高和螺栓孔位；管路部分需重点处理弯头、阀门和快装接头的同心关系，避免出现装配干涉。转子泵内部还应关注转子与泵腔、端盖之间的间隙，外部则要保证联轴器护罩、车轮和底架不发生运动冲突。整体而言，这是一套兼顾移动灵活性、物料适应性和现场维护性的流体输送设备模型，对泵车布局、卫生管路设计和移动式工业装备建模均有参考价值。
